ШАРОВОЙ КРАН CEN. ОТКРЫТЬ 4/3 ГВт 3/8 35л 250бар ОМ

ZAWÓR HYDRAULICZNY KULOWY 4-DROGOWY

TYP 4/3 3/8" NORMALNIE OTWARTY

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: IF 4 3/8"; 1.35.25.121

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zawór może posłużyć do sterowania siłownikiem dwustronnego działania lub silnikiem hydraulicznym z możliwością zmiany kierunku obrotów i blokady obrotów.

Zasada działania:

Zawór umożliwia przełączanie przepływu oleju między dwoma odbiornikami A i B, mogą to być na przykład dwie komory w siłowniku hydraulicznym dwustronnego działania lub porty w silniku hydraulicznym.

Podczas gdy ustawienie zaworu kieruje strumień na odbiornik A, to B w tym czasie połączony jest z linią powrotną T. Przestawienie dźwigni o 90° daje skutek odwrotny.

Zawór normalnie otwarty. Ustawienie dźwigni w pozycji środkowej odcina (zamyka) porty A, B. W tej pozycji przepływ przez zawór jest otwarty z P do T.

Podłączenie:

Przyłącz P do linii zasilającej oraz T do linii powrotnej. Przyłącz A i B do dwóch linii hydraulicznych, między którymi zachodzi potrzeba przełączania przepływu oleju.

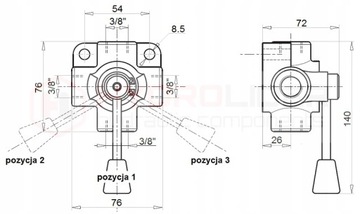

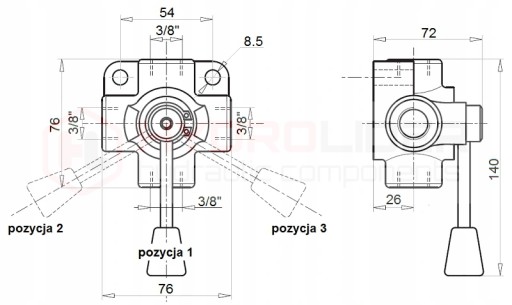

Możliwość ustawienia dźwigni w trzech pozycjach. Schemat przedstawiający kierunek przepływu oleju w zależności od ustawienia dźwigni (zdj.):

Dane techniczne:

• Maksymalny przepływ: 35 l/min
• Ilość otworów hydraulicznych w korpusie: 4
• Gwinty wewnętrzne w korpusie: [BSP] 3/8"
• Materiał korpusu: żeliwo
• Dopuszczalne maksymalne ciśnienie: 250 bar
• Waga: 1,346 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Schemat hydrauliczny zaworu kulowego 4/3 normalnie otwartego (zdj.):
