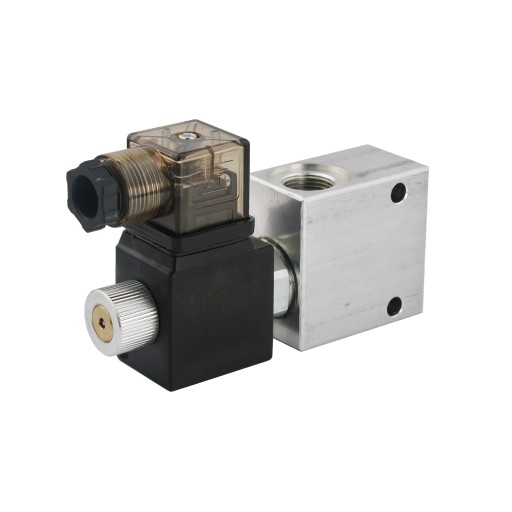

ЭЛЕКТРИЧЕСКИЙ КЛАПАН B1S Новая Зеландия 2/2 1/2 24 В 70 л 350 бар 2 МП

ZAWÓR ELEKTRYCZNY DWUDROGOWY 1/2"

TYP 2/2 NORMALNIE ZAMKNIĘTY

Produkcja:

Oryginalny produkt marki Oleodinamica 2MP, symbol: 1.35.30.015

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zawór dwudrogowy sterowany elektrycznie 24V, typu "zamknij / otwórz" służy do otwarcia przepływu oleju na pojedynczej linii hydraulicznej.

Dane techniczne:

• Zasilanie: 24V
• Maksymalny przepływ: 70 l/min
• Ilość otworów hydraulicznych w korpusie: 2
• Gwinty wewnętrzne w korpusie: [BSP] 1/2"
• Materiał korpusu: aluminium
• Dopuszczalne maksymalne ciśnienie: 350 bar
• Waga: 0,725 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Podłączenie:

Przyłącz 1 i 2 do linii, na której zachodzi potrzeba zamykania i otwierania przepływu.

Zasada działania:

Zawór normalnie zamknięty, w trybie bez prądu przepływ jest zablokowany z 2 do 1, natomiast swobodny z 1 do 2. Po podaniu prądu przepływ jest swobodny w obu kierunkach.

Schemat hydrauliczny zaworu elektrycznego 2/2 normalnie zamkniętego (zdj.):
