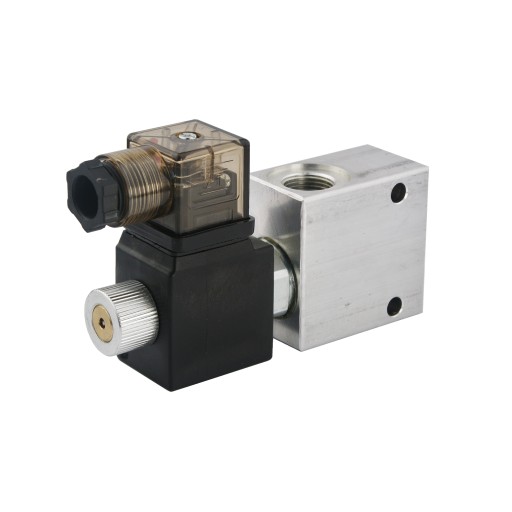

ЭЛЕКТРИЧЕСКИЙ КЛАПАН B1S НЕТ 2/2 3/8 24 В 40 л 300 бар 2 МП

ZAWÓR ELEKTRYCZNY DWUDROGOWY 3/8"

TYP 2/2 NORMALNIE OTWARTY

Produkcja:

Oryginalny produkt marki Oleodinamica 2MP Włochy, symbol: 1.35.28.010

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zawór dwudrogowy sterowany elektrycznie 24V, typu "zamknij / otwórz"  służy do blokowania przepływu oleju na pojedynczej linii hydraulicznej.

Dane techniczne:

• Zasilanie: 24V
• Maksymalny przepływ: 40 l/min
• Ilość otworów hydraulicznych w korpusie: 2
• Gwinty wewnętrzne w korpusie: [BSP] 3/8"
• Materiał korpusu: aluminium
• Dopuszczalne maksymalne ciśnienie: 300 bar
• Waga: 0,435 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Podłączenie:

Przyłącz 1 i 2 do linii na której zachodzi potrzeba zamykania i otwierania przepływu.

Zasada działania:

W trybie bez prądu przepływ oleju w obu kierunkach jest swobodny. W trybie z prądem przepływ z 2 do 1 jest bezwarunkowo zablokowany. W trybie z prądem przepływ z 1 do 2 jest zablokowany ale możliwy do przeforsowania jeśli ciśnienie napierające przekroczy siłę elektromagnesu na cewce sterującej.

Schemat hydrauliczny zaworu elektrycznego 2/2 normalnie otwartego (zdj.):
