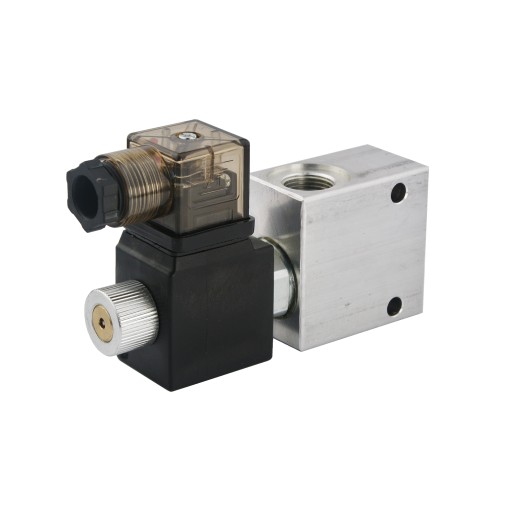

ЭЛЕКТРИЧЕСКИЙ КЛАПАН B1S НЕТ 2/2 1/2 24 В 70 л 350 бар 2 МП

ZAWÓR ELEKTRYCZNY DWUDROGOWY 1/2"

TYP 2/2 NORMALNIE OTWARTY

Produkcja:

Oryginalny produkt marki Oleodinamica 2MP, symbol: 1.35.28.015

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zawór dwudrogowy sterowany elektrycznie 24V, typu "zamknij / otwórz" służy do blokowania przepływu oleju na pojedynczej linii hydraulicznej.

Dane techniczne:

• Zasilanie: 24V
• Maksymalny przepływ: 70 l/min
• Ilość otworów hydraulicznych w korpusie: 2
• Gwinty wewnętrzne w korpusie: [BSP] 1/2"
• Materiał korpusu: aluminium
• Dopuszczalne maksymalne ciśnienie: 350 bar
• Waga: 0,715 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Podłączenie:

Przyłącz 1 i 2 do linii, na której zachodzi potrzeba zamykania i otwierania przepływu.

Zasada działania:

W trybie bez prądu przepływ oleju w obu kierunkach jest swobodny. W trybie z prądem przepływ z 2 do 1 jest bezwarunkowo zablokowany. W trybie z prądem przepływ z 1 do 2 jest zablokowany, ale możliwy do przeforsowania jeśli ciśnienie napierające przekroczy siłę elektromagnesu na cewce sterującej.

Schemat hydrauliczny zaworu elektrycznego 2/2 normalnie otwartego (zdj.):
