РАЗДЕЛЕНИЕ КЛАПАНА 50:50 V-EQ8 3/8 1-3л 250бар OM

ZAWÓR HYDRAULICZNY DZIELNIK STRUMIENIA

TYP 50:50 V-EQ8 3/8"

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: 1.35.55.008

Zastosowanie:

Zawór ten stosowany jest do hydraulicznego sterowania znacznikami śladów w siewnikach, sadzarkach do ziemniaków i podobnych maszynach.

Zawór sprawdza się również w układach, w których wymagany jest podział głównego strumienia oleju na dwa równe i niezależne strumienia, z których można stworzyć dwa niezależne układy hydrauliczne.

Znajduje idealne zastosowanie w przypadku gdy dwa takie same siłowniki, pracujące niezależnie, zasilane z jednej pompy, mimo różnego obciążenia, muszą wysuwać się i chować w równym tempie. W większości przypadków zastosowanie zwykłego trójnika nie wystarczy.

Zasada działania:

Dzielnik strumienia pozwala dzielić strumień roboczy na dwa identyczne strumienie. Strumień jest dzielony zawsze równo, niezależnie od zmiany przepływu (w zalecanym przedziale), ciśnienia i obciążenia poszczególnych odbiorników. Dzielnik może również łączyć dwa wchodzące strumienie w jeden główny strumień.

Podłączenie:

Przyłącz P do linii zasilającej oraz A i B do odbiorników.

Dane techniczne:

Zalecany zakres przepływu wchodzącego na P: 1-3L/min Ilość otworów hydraulicznych: 3 Wszystkie gwinty wewnętrzne: 3/8'' Materiał: żeliwo Maksymalne ciśnienie: 250 bar Waga: 1,270 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C Dopuszczalna temperatura oleju: -15 C do +80 C Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

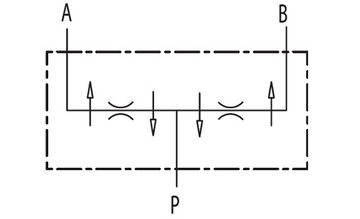

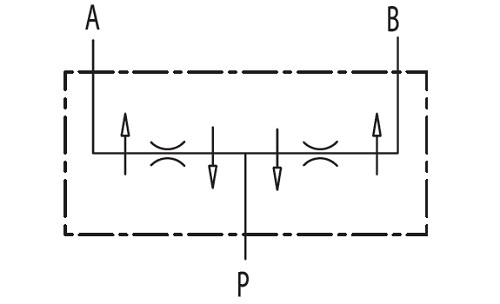

Schemat hydrauliczny dzielnika V-EQ (zdj.):
