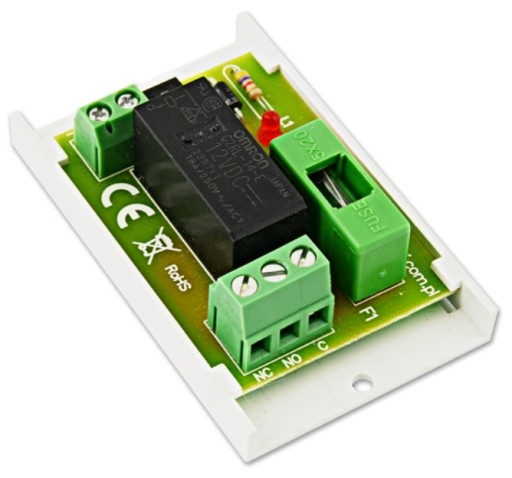

Moduł przekaźnikowy PULSAR AWZ-514 AWZ514 PU1/HV

Moduł przekaźnikowy PU1/HV (AWZ514) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

• zasilanie: 10-16V AC/DC
• 1x REL-C/NO/NC, 6A 250V AC/DC
• napięcie cewki przekaźnika: 10-16V DC/AC (+/-20%)
• napięcie styków przekaźnika: max. 250V/AC 30V/DC
• prąd cewki przekaźnika: 33mA
• prąd styków przekaźnika: max. 6A
• moc cewki: 400mW
• rezystancja cewki: 360Ω ±10%

• styki przekaźnika: C/NC/NO (wyprowadzenia Ø 2.05mm: AWG 24-12)
• czas załączenia/wyłączenia: 15ms/8ms
• warunki pracy: II klasa środowiskowa, -10ºC ~ +40ºC
• obudowa: brak, konstrukcja typu "open-frame", IP00
• wymiary: 70 x 43 x 23mm
• waga: 0.04
• montaż: taśma montażowa lub wkręt montażowy x2
