Понижающий DC-DC преобразователь XL4015 1,25-36В 5А 75Вт со светодиодом CC/CV

Przetwornica step-down DC DC XL4015 1,25-36V 5A 75W z Diodą LED CC/CV

⚡️ PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE (STEP-DOWN)

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

⚡️ PRZETWORNICA DC-DC XL4015

Przetwornica step-down zbudowana jest na znanym i popularnym układzie XL4015 – to jeden z ciekawszych wyborów.

Przetwornica DC-DC zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

☝️ Jest to przetwornica uniwersalna o szerokim zastosowaniu typu BUCK bez izolacji galwanicznej.

⚡️ KLUCZOWE CECHY I ZALETY

✅ Regulacja napięcia wyjściowego – z przetwornicy przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Regulacja prądu wyjściowego – Ograniczenie takie idealnie nadaje się do prawidłowego ładowania ogniw Li-Ion, Li-Pol itp. Regulacja prądu wyjściowego odbywa się przed potencjometr wieloobrotowy, podobnie jak napięcie wyjściowe.

✅ Nawet 5A prądu – Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

✅ Diody wskazujące – Aktywne ładowanie, koniec ładowania i osiągnięcie limitu prądowego sygnalizowane jest odpowiednią diodą

✅ Zabezpieczenie zwarciowe

✅ Zabezpieczenie termiczne

✅ Dwie metody łączenia – Podłączenie przewodów do przetwornicy możliwe jest na dwa sposoby:

1️⃣ Mocne złącza śrubowe

2️⃣ Pady lutownicze

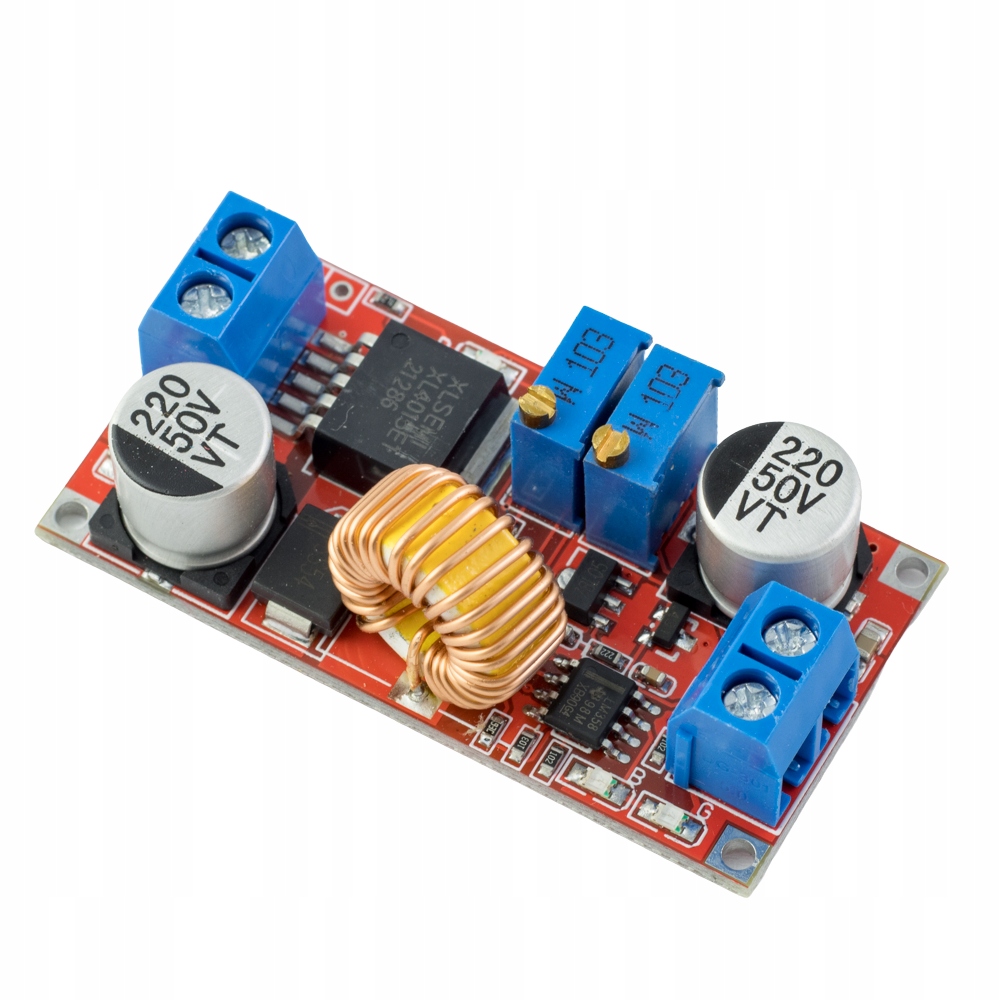

⚡️ OPIS ELEMENTÓW PRZETWORNICY

1️⃣ Złącze śrubowe napięcia wejściowego

2️⃣ Pady lutownicze napięcia wejściowego

3️⃣ Dioda LED CC/CV, sygnalizacja ograniczenia prądu

4️⃣ Regulacja napięcia wyjściowego

5️⃣ Regulacja ograniczenia prądu wyjściowego

6️⃣ Pady lutownicze napięcia wyjściowego

7️⃣ Złącze śrubowe napięcia wyjściowego

8️⃣ Dioda LED sygnalizująca koniec ładowania akumulatora Li-Ion, Li-Pol (świeci gdy bieżący pobór prądu spadnie poniżej 100mA)

9️⃣ Dioda LED sygnalizująca aktywne ładowanie (świeci gdy bieżący pobór prądu jest powyżej 100mA)

⚙️ Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu

• Typ przetwornicy: Step-down, obniżająca napięcie
• Napięcie wejściowe: 5 - 38 V
• Napięcie wyjściowe: 1,25 - 36 V (regulowane)
• Układ przetwornicy: XL4015
• Prąd wyjściowy: 0 - 4,5 A (regulowany)
• Prąd wyjściowy maksymalny: 5 A (z dodatkowym radiatorem)
• Maksymalna moc wyjściowa: 75 W
• Zabezpieczenie przed zwarciem: Tak, limit 8 A
• Zabezpieczenie przed przegrzaniem: Tak
• Wydajność: Max 96%
• Częstotliwość: 180 kHz
• Dwie diody LED sygnalizująca pracę przetwornicy
• Temperatura pracy: -40 ÷ 85 °C
• Otwory montażowe
• Wymiary: 51 x 26 x 15 mm

 ⚠️ UWAGA

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
