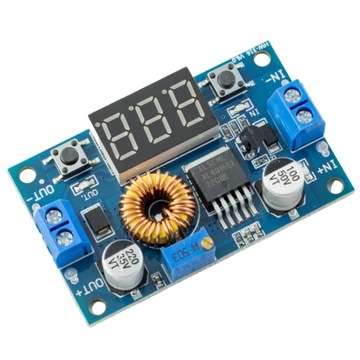

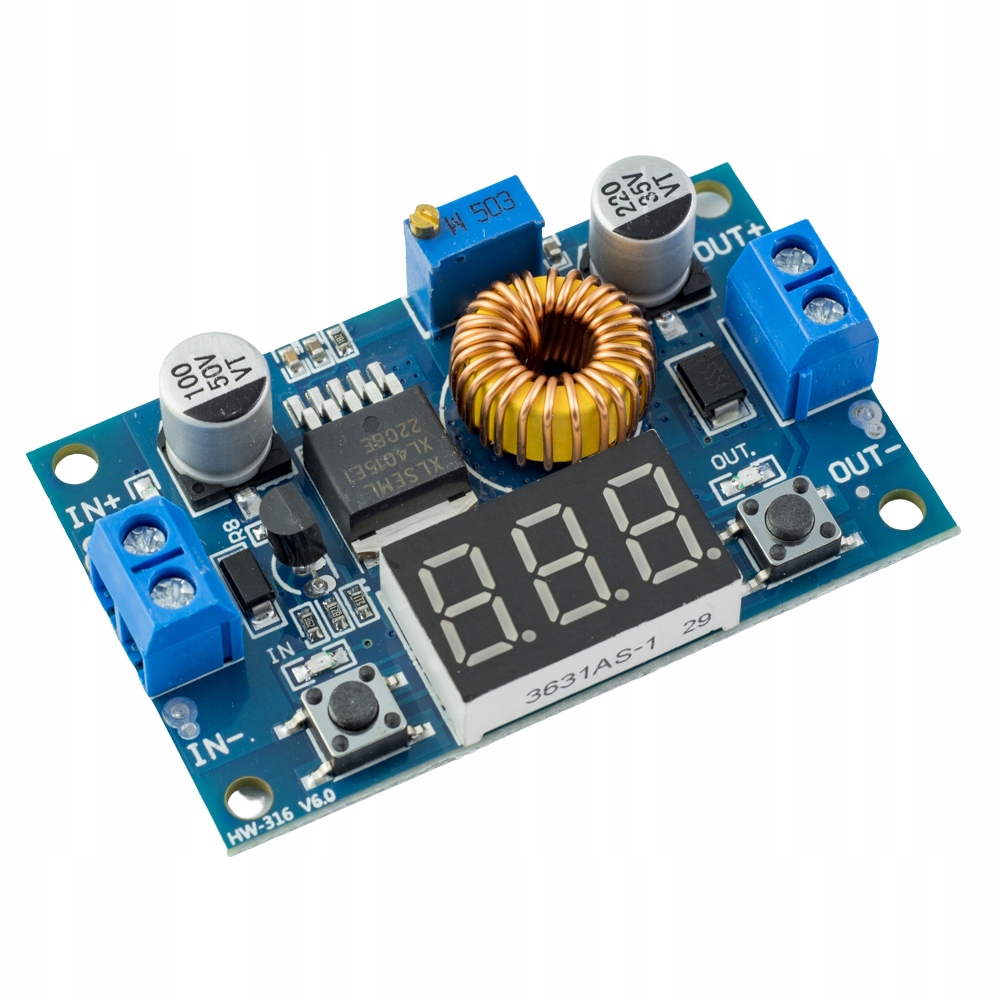

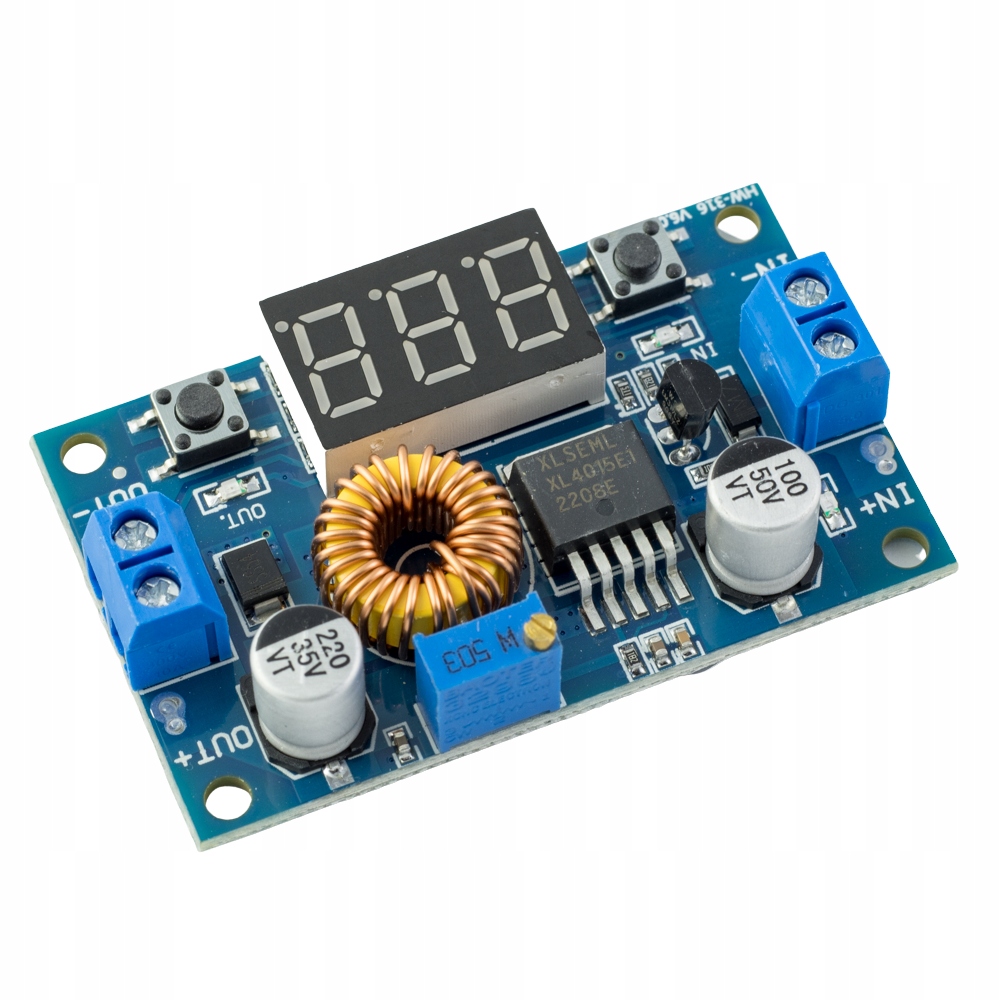

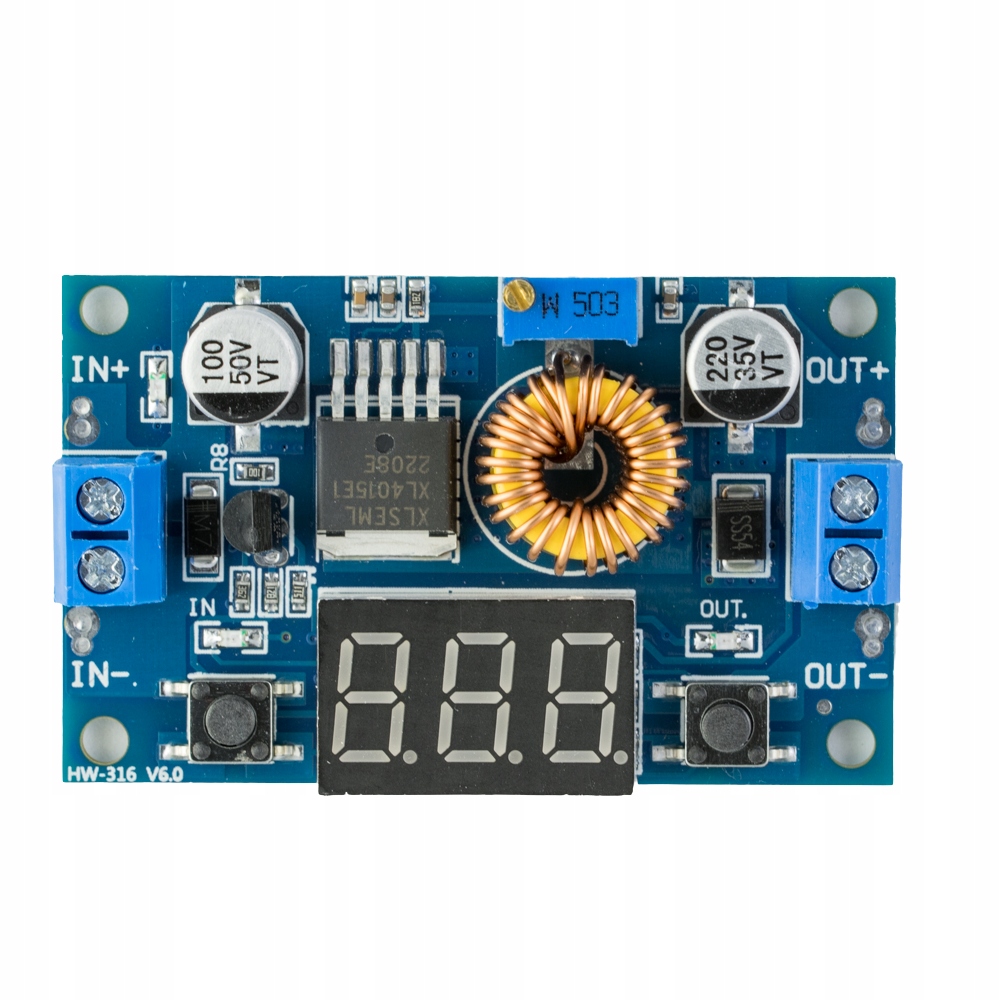

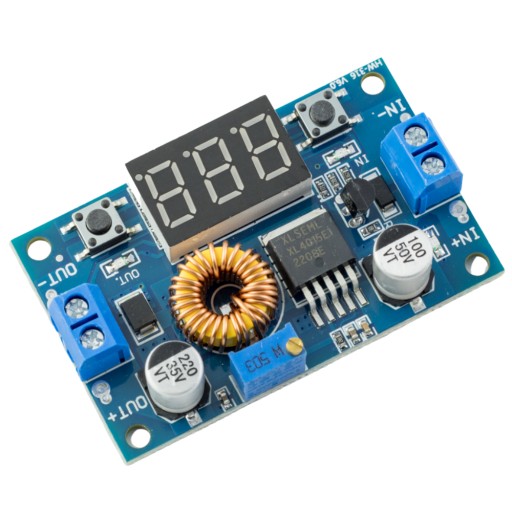

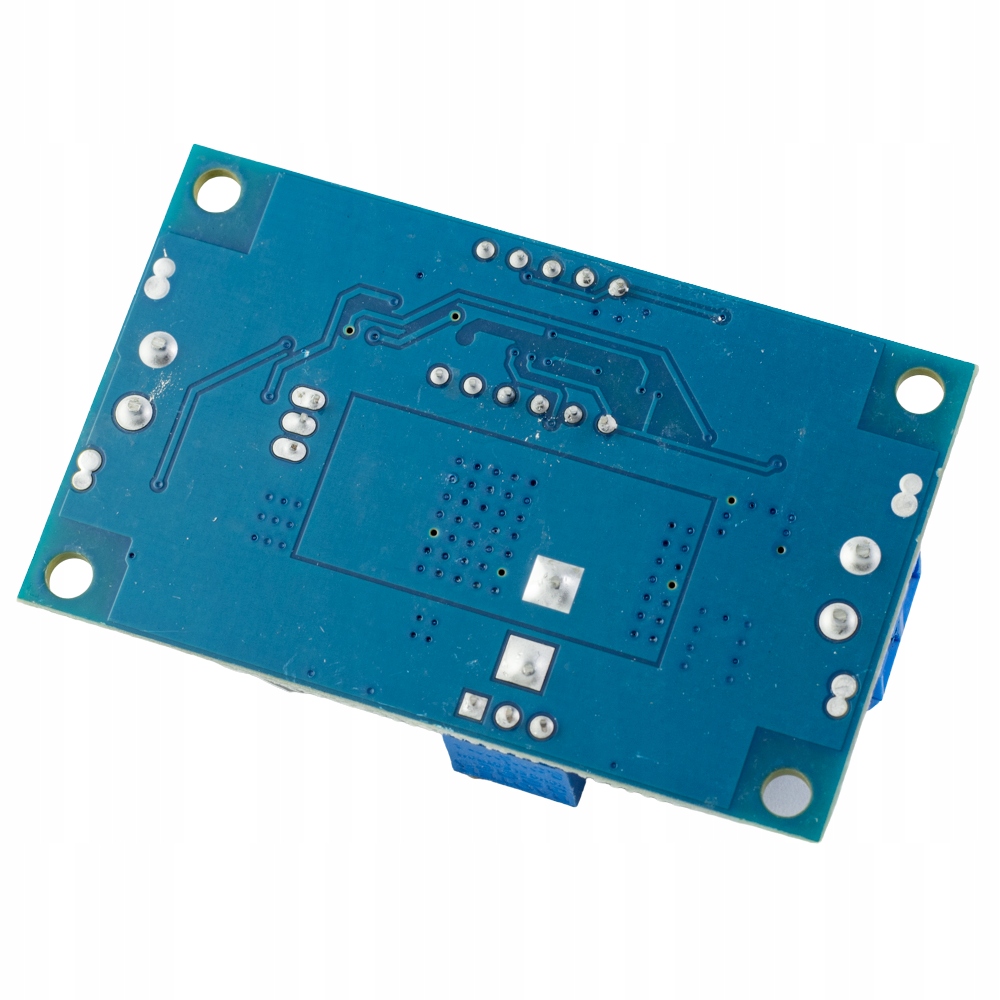

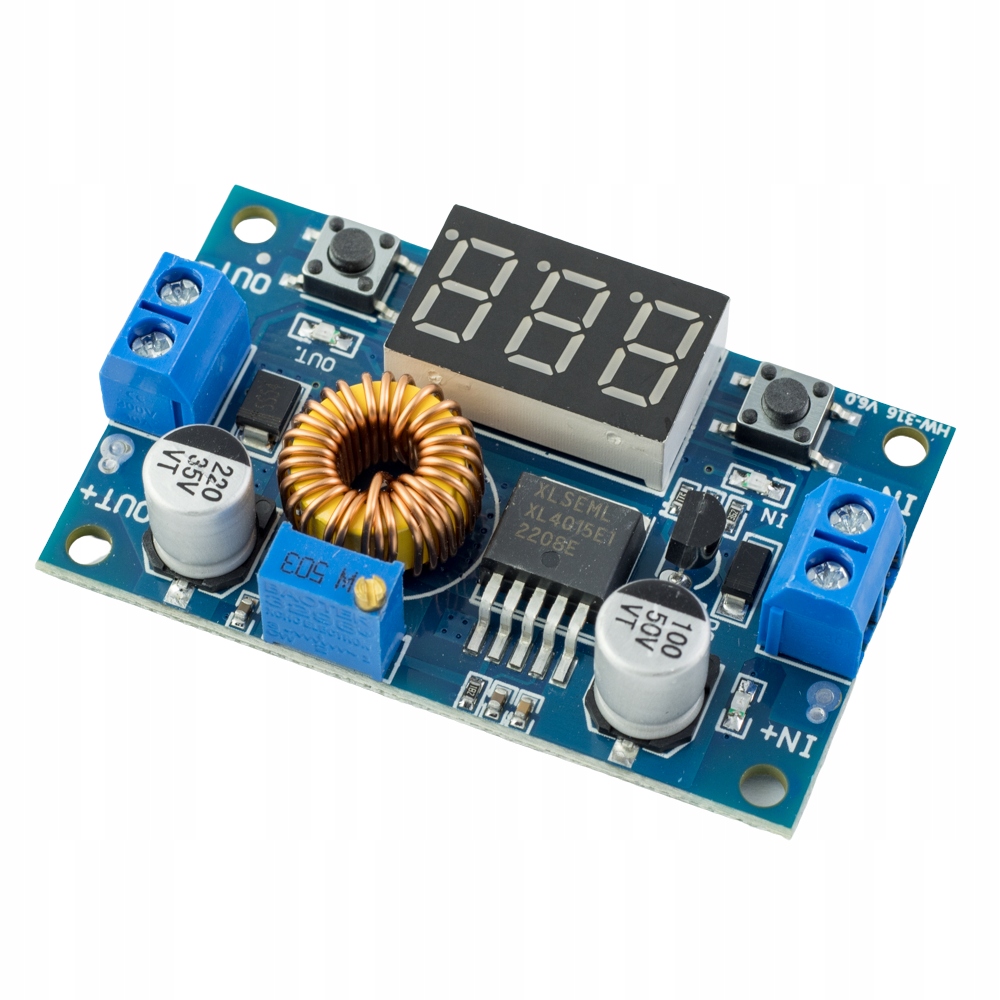

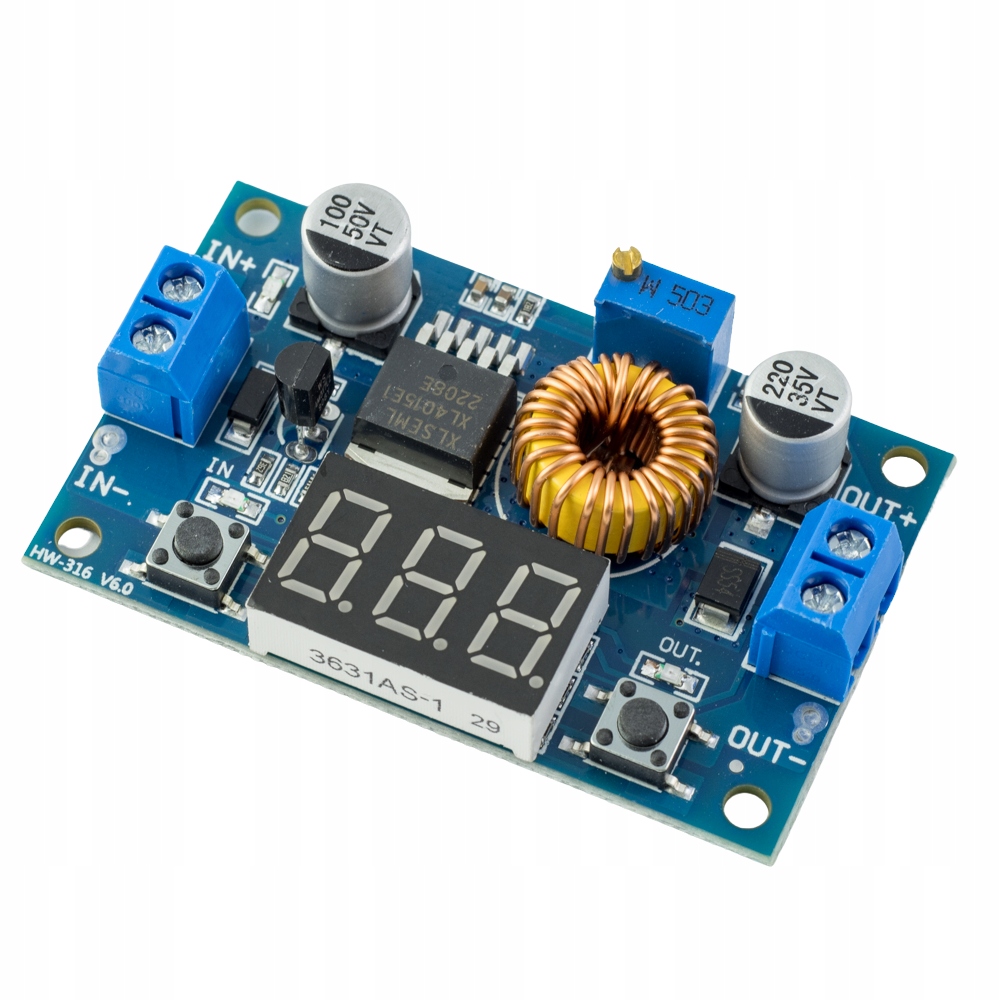

Przetwornica step-down XL4015 5A DC-DC Woltomierz

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

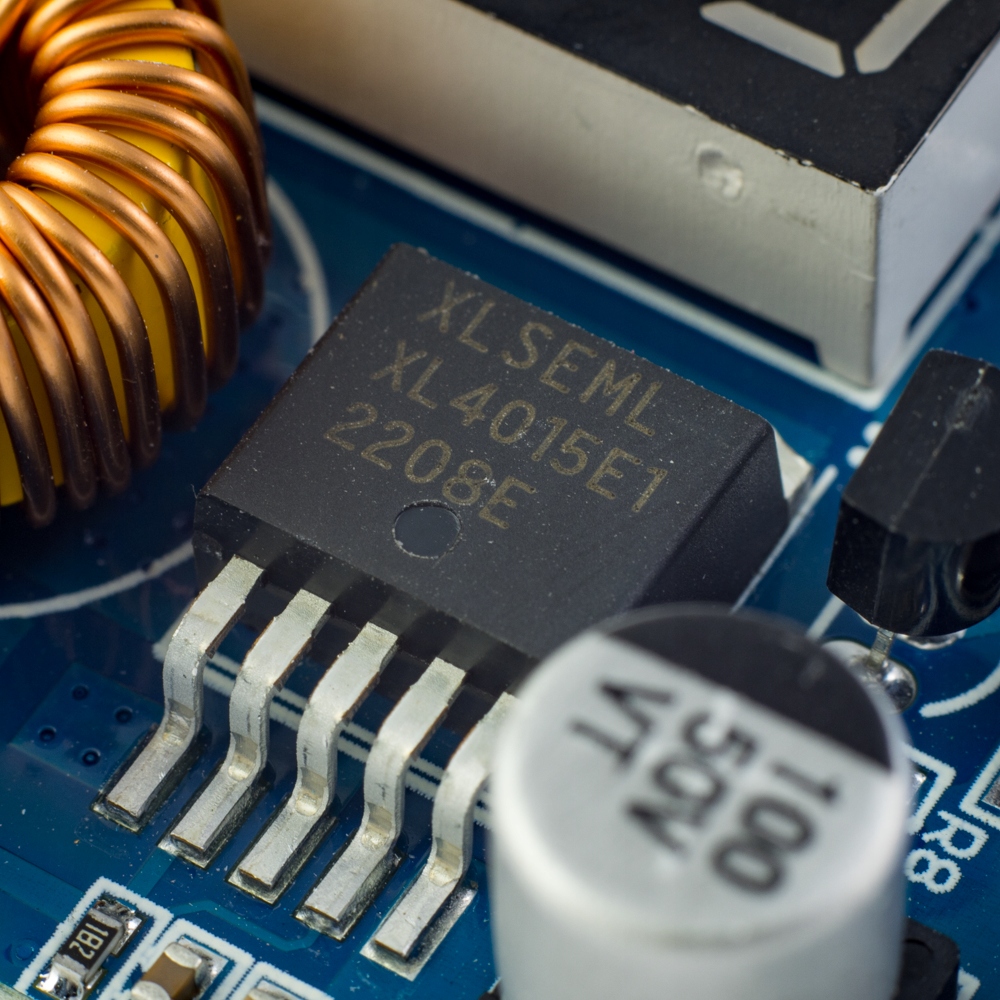

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

Z przetwornicy można pobrać maksymalnie 75 W mocy.

Do modułu dołączony jest radiator, który schłodzi układ przy większym poborze prądu.

✅ Przetwornica posiada wbudowany woltomierz. Z jego pomocą precyzyjnie ustawisz wartość napięcia wyjściowego bez dodatkowego osprzętu.

Woltomierz może zmierzyć również napięcie wejściowe. Do przełączania się między wejściem, a wyjściem służy jeden z przycisków obok wyświetlacza.

Drugi przycisk służy do regulowania jasności wyświetlacza. Ustaw nim odpowiedni dla siebie poziom jasności.

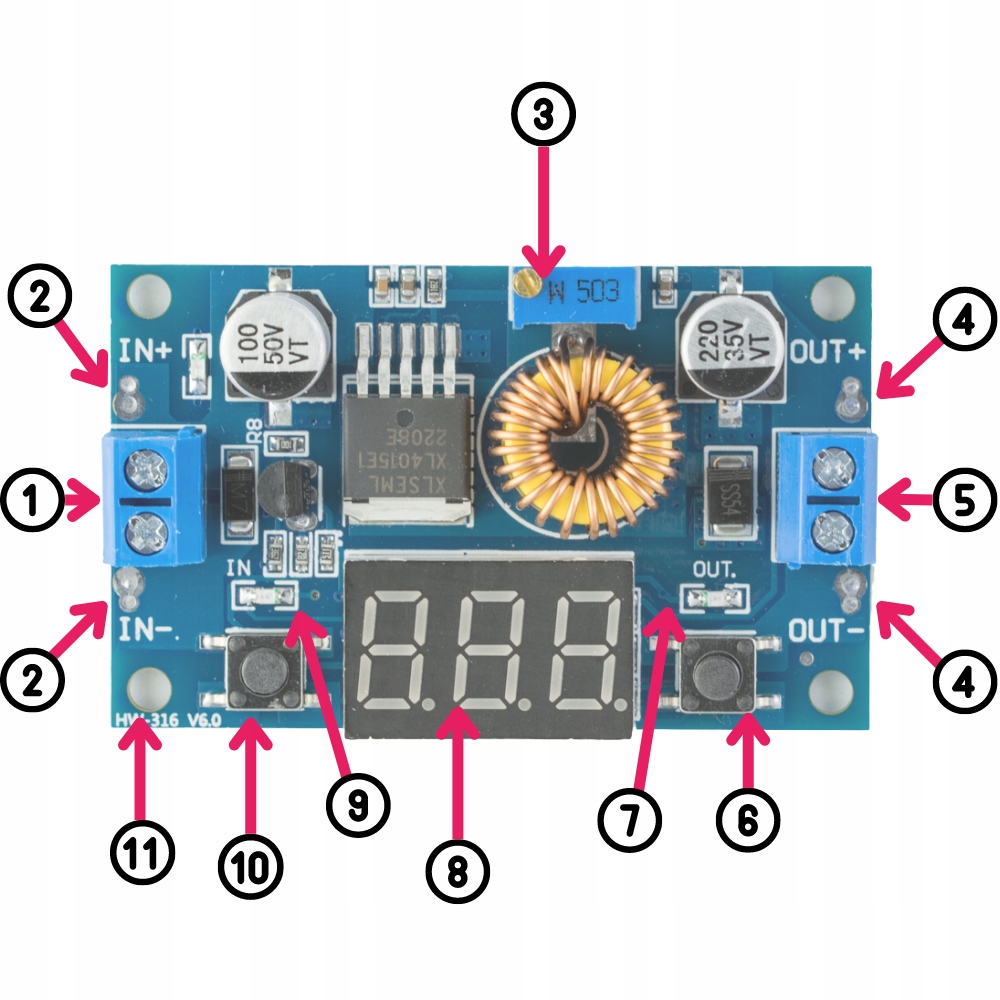

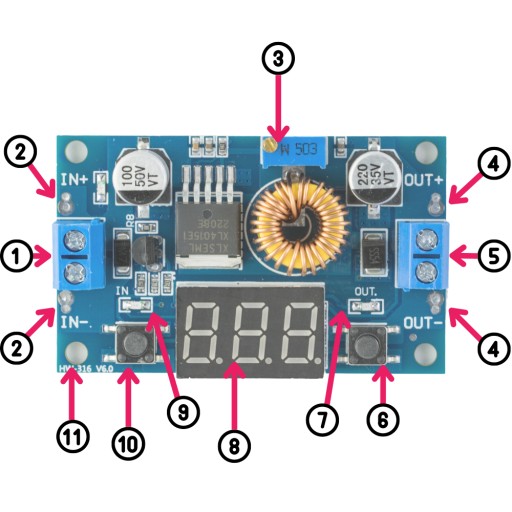

✅ Elementy modułu

1️⃣ Złącze śrubowe napięcia wejściowego

2️⃣ Pady lutownicze napięcia wejściowego

3️⃣ Regulacja napięcia wyjściowego

4️⃣ Pady lutownicze napięcia wyjściowego

5️⃣ Złącze śrubowe napięcia wyjściowego

6️⃣ Przycisk przełączania trybu wyświetlacza

7️⃣ Dioda sygnalizująca mierzone napięcie wyjściowe

8️⃣ Wyświetlacz LED

9️⃣ Dioda sygnalizująca mierzone napięcie wejściowe

1️⃣0️⃣ Przycisk włączający/wyłączający wyświetlacz LED

1️⃣1️⃣ Otworzy montażowe (4 szt. – w każdym z rogów modułu)

✅ Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DC z woltomierzem

• Typ przetwornicy: Step-down, obniżająca napięcie
• Napięcie wejściowe: 4 - 38 V
• Napięcie wyjściowe: 1,25 - 36 V (regulowane)
• Układ przetwornicy: XL4015
• Prąd wyjściowy: 0 - 4,5 A
• Prąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)
• Maksymalna moc wyjściowa: 75 W
• Zabezpieczenie przed zwarciem: Tak, limit 8 A
• Zabezpieczenie przed przegrzaniem: Tak
• Wydajność: Max 96%
• Częstotliwość: 180 kHz
• Wbudowany woltomierz do pomiaru napięcia wejściowego lub wyjściowego
• Diody LED sygnalizujące mierzone napięcie
• Przyciski do wyboru trybu pracy woltomierza i jasności wyświetlacza
• Temperatura pracy: -40 ÷ 85 °C
• Otwory montażowe
• Wymiary: 62 x 26 x 15 mm
• W zestawie: przetwornica, radiator, słupki montażowe, nakrętki

❗ Uwaga ❗

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
