PRZETWORNICA STEP-DOWN XL4015 1,25-36V 5A DC-DC Z REGULACJĄ PRĄDU

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

? Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

? Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

Moduł ten posiada duże pole miedzi, która lepiej rozprasza ciepło z układu przetwornicy.

? Model ten wyposażony jest w regulację maksymalnego prądu wyjściowego. Ograniczenie takie idealnie nadaje się do prawidłowego ładowania ogniw Li-Ion, Li-Pol itp. Regulacja prądu wyjściowego odbywa się przed potencjometr wieloobrotowy, podobnie jak napięcie wyjściowe.

Osiągnięcie limitu prądowego sygnalizowane jest odpowiednią diodą.

Z przetwornicy można pobrać maksymalnie 75 W mocy.

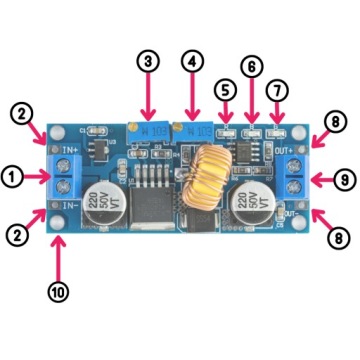

? Elementy modułu

1?? Złącze śrubowe napięcia wejściowego

2?? Pady lutownicze napięcia wejściowego

3?? Regulacja ograniczenia prądu wyjściowego

4?? Regulacja napięcia wyjściowego

5?? Dioda LED czerwona CC/CV, sygnalizacja ograniczenia prądu

6?? Dioda LED niebieska sygnalizująca aktywne ładowanie (świeci gdy bieżący pobór prądu jest powyżej 100mA)

7?? Dioda LED zielona sygnalizująca koniec ładowania akumulatora Li-Ion, Li-Pol (świeci gdy bieżący pobór prądu spadnie poniżej 100mA)

8?? Pady lutownicze napięcia wyjściowego

9?? Złącze śrubowe napięcia wyjściowego

1??0?? Otworzy montażowe (4 szt. – w każdym z rogów modułu)

? Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu

• Typ przetwornicy: Step-down, obniżająca napięcie
• Napięcie wejściowe: 5 - 38 V
• Napięcie wyjściowe: 1,25 - 36 V (regulowane)
• Układ przetwornicy: XL4015
• Prąd wyjściowy: 0 - 4,5 A (regulowany)
• Prąd wyjściowy maksymalny: 5 A (z dodatkowym radiatorem)
• Maksymalna moc wyjściowa: 75 W
• Zabezpieczenie przed zwarciem: Tak, limit 8 A
• Zabezpieczenie przed przegrzaniem: Tak
• Wydajność: Max 96%
• Częstotliwość: 180 kHz
• Trzy diody LED sygnalizująca pracę przetwornicy
• Temperatura pracy: -40 ÷ 85 °C
• Otwory montażowe
• Wymiary: 62 x 26 x 15 mm

? Uwaga ?

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
