XL4015 Стабилизатор напряжения с дисплеем DC-DC 5A — ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ

XL4015 Regulator napięcia z wyświetlaczem DC-DC 5A - PRZETWORNICA STEP DOWN

⭐️ PRZETWORNICA STEP-DOWN Z WOLTOMIERZEM

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

✨ W SKRÓCIE:

• Typ przetwornicy: Step-down
• Napięcie wejściowe: 5 - 30 V
• Napięcie wyjściowe: 0,8 - 29 V
• Prąd wyjściowy: 0 - 4,5 A
• Prąd wyjściowy maksymalny: 5 A
• Maksymalna moc wyjściowa: 75 W
• Regulacja prądu i napięcia wyjściowego potencjometrem
• Dwa wyświetlacze z amperomierzem i woltomierzem

⭐️ PRZETWORNICA DC-DC NA UKŁADZIE XL4015

Przetwornica step-down zbudowana jest na znanym i popularnym układzie XL4015 – to jeden z ciekawszych wyborów.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

☝️ Uniwersalna przetwornica o szerokim zastosowaniu

☝️ Przetwornica typu BUCK bez izolacji galwanicznej.

⭐️ REGULACJA NAPIĘCIA I PRĄDU

✔️ Napięcie wyjściowe – z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 0,8V do 29V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✔️ Prąd wyjściowy – Model ten wyposażony jest w regulację maksymalnego prądu wyjściowego. Ograniczenie takie idealnie nadaje się do prawidłowego ładowania ogniw Li-Ion, Li-Pol itp. Regulacja prądu wyjściowego odbywa się przed potencjometr wieloobrotowy, podobnie jak napięcie wyjściowe. Moduł XL4015 może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

☝️ Osiągnięcie limitu prądowego sygnalizowane jest odpowiednią diodą.

☝️ Z przetwornicy można pobrać maksymalnie 75 W mocy.

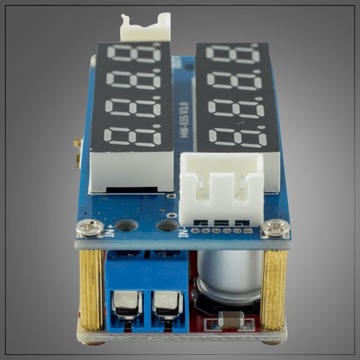

⭐️ DWA WYŚWIETLACZE

Przetwornica posiada dwa wbudowane wyświetlacze. Pokazują one aktualne parametry pracy przetwornicy:

• Górny: Napięcie wyjściowe, kolor: czerwony
• Dolny: Prąd wyjściowy, kolor: czerwony

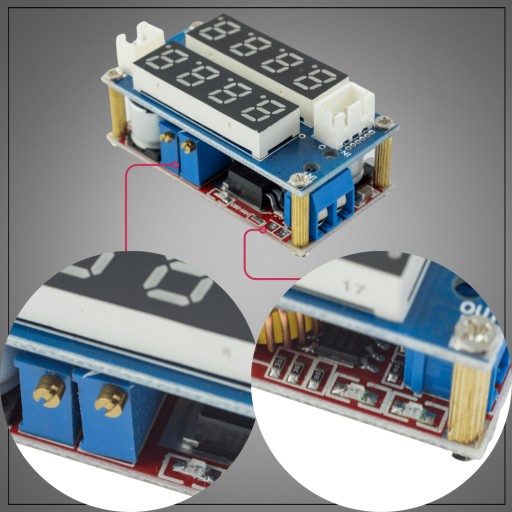

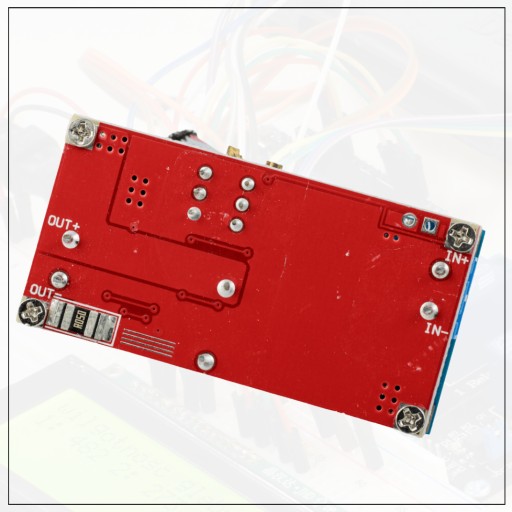

⚙️ OPIS ELEMENTÓW PRZETWORNICY

1️⃣ Wyświetlacz LED czerwony: woltomierz

2️⃣ Złącze nieużywane

3️⃣ Złącze śrubowe napięcia wyjściowego

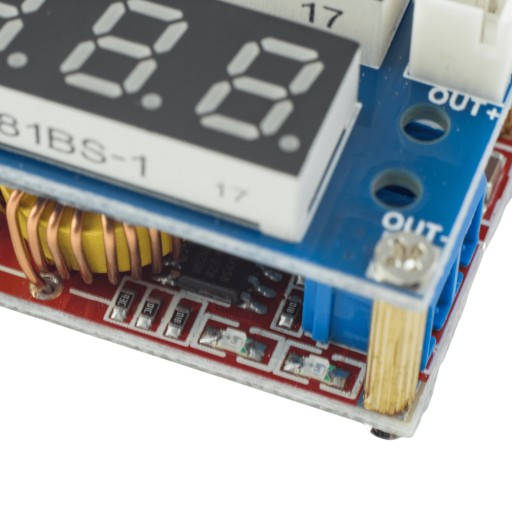

4️⃣ Dioda LED sygnalizująca koniec ładowania akumulatora Li-Ion, Li-Pol (świeci gdy bieżący pobór prądu spadnie poniżej 100mA)

5️⃣ Dioda LED sygnalizująca aktywne ładowanie (świeci gdy bieżący pobór prądu jest powyżej 100mA)

6️⃣ Wyświetlacz LED czerwony: amperomierz

7️⃣ Złącze komunikacji szeregowej - nie używane

8️⃣ Złącze śrubowe napięcia wejściowego

9️⃣ Dioda LED CC/CV, sygnalizacja ograniczenia prądu

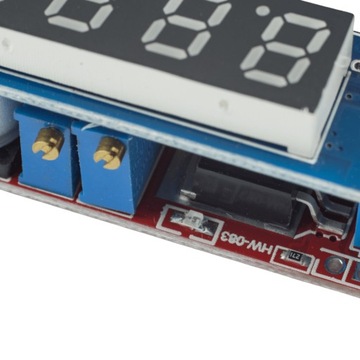

1️⃣0️⃣ Regulacja napięcia wyjściowego

1️⃣1️⃣ Regulacja ograniczenia prądu wyjściowego

⚙️ PARAMATRY PRZETWORNICY STEP-DOWN XL4015

• yp przetwornicy: Step-down, obniżająca napięcie
• Napięcie wejściowe: 5 - 30 V
• Napięcie wyjściowe: 0,8 - 29 V (regulowane)
• Układ przetwornicy: XL4015
• Prąd wyjściowy: 0 - 4,5 A (regulowany)
• Prąd wyjściowy maksymalny: 5 A (z dodatkowym radiatorem)
• Maksymalna moc wyjściowa: 75 W
• Zabezpieczenie przed zwarciem: Tak, limit 8 A
• Zabezpieczenie przed przegrzaniem: Tak
• Wydajność: Max 95%
• Częstotliwość: 300 kHz
• Dwa wyświetlacze1️⃣ Woltomierz2️⃣ Amperomierz
• Trzy diody LED (sygnalizujące pracę przetwornicy)
• Temperatura pracy: -40 ÷ 85 °C
• Wymiary: 51 x 26 x 15 mm
• W zestawie: przetwornica, słupki montażowe, śrubki

️⚠️ UWAGI

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
