HK 1010 ŁOŻYSKO IGIEŁKOWE 10x14x10 mm HK1010

HK 1010 ŁOŻYSKO IGIEŁKOWE 10x14x10 mm HK1010

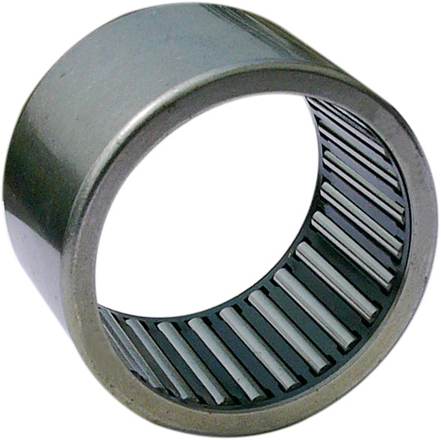

ŁOŻYSKO IGIEŁKOWE HK 1010

ŁOŻYSKO IGIEŁKOWE CIENKOŚCIENNE JEDNORZĘDOWE PRZELOTOWE TYP HK1010

Ø 10 mm – średnica wewnętrzna łożyska

Łożyska igiełkowe cienkościenne

Łożyska igiełkowe cienkościenne występują w wersji przelotowej oraz nieprzelotowej. Są to łożyska igiełkowe z tłoczonym cienkim pierścieniem zewnętrznym.

Ich podstawową cechą jest bardzo mała wysokość przekroju i duża zdolność przejmowania obciążeń. Stosowane głównie wtedy, gdy otwory w oprawie nie mogą być wykorzystane, jako bieżnie dla złożeń igiełkowych, a dąży się do uzyskania oszczędnych ze względu na zapotrzebowania miejsca i ekonomicznych łożyskowań. Łożyska te wymagają ciasnego osadzenia w otworze oprawy.

Łożyska igiełkowe cienkościenne są często stosowane bez pierścienia wewnętrznego, natomiast pierścień zewnętrzny z hartowanej blachy stalowej, koszyk i igiełki tworzą nierozłączną całość.

Łożyska igiełkowe cienkościenne przelotowe są z obu stron otwarte, natomiast nieprzelotowe są z jednej strony zamknięte i nadają się do zamocowania na końcach wału. Profilowane dno tego łożyska umożliwia ponadto przejmowanie małych osiowych sił prowadzących.

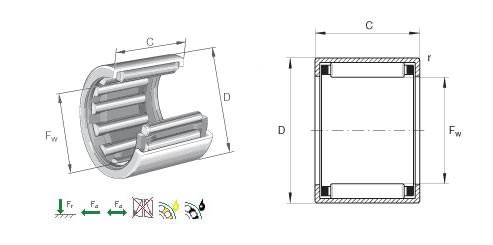

Wymiary łożyska HK 1010 (mm)

Fw            D            C

10             14           10

Waga 1 sztuki łożyska : 0,0040 kg
