F Антенный штекер с резьбой 75 Ом Уплотнение 6,8/20 мм 10 шт
Товар
- 1 раз купили
- 5 оценка
- 20 осталось
- 15 отзывов
Доставка
Характеристики
Описание
Wtyk antenowy współosiowy F 75Ω prosty nakręcany 6.8/20mm z uszczelką
nr katalogowy: 67226
Opis przedmiotu
Oferta dotyczy kompletu 10szt prezentowanych wtyków.
Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/67226.htm
Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.
Oferowany przez nas wtyk ma impedancję 75Ω i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy zewnętrznej do 6.8mm i średnicy dielektryka do 5mm, czyli na kablach z rodziny RG-6 (produkowane są kable z tej rodziny o średnicach od 6.4 do 7.2mm). Wymiarowanie wtyku prezentujemy poniżej:
Wtyk posiada gumową uszczelkę, która utrudnia przenikanie wody do gniazda F urządzenia do którego przykręcany jest wtyk. Dzięki temu anteny, wzmacniacze antenowe, konwertery SAT itp. są mniej narażone na ew. uszkodzenia.
Obsadzenie wtyku na kablu nie wymaga specjalnych narzędzi - wystarczy do tego wyłącznie nóż. Wtyk nakręcany jest na kabel z wywiniętym ekranem. W zależności od grubości ekranu do kabla należy dobrać wtyk o odpowiedniej średnicy - zwykle średnica wewnętrzna wtyku powinna być równa średnicy kabla (bez wywiniętego ekranu).
Przy przy większych ilościach obsadzanych wtyków można użyć dedykowanych narzędzi - obcinacza, ściagacza izolacji i klucza ułatwiającego nakręcanie wtyku na kabel, które również posiadamy w ofercie.

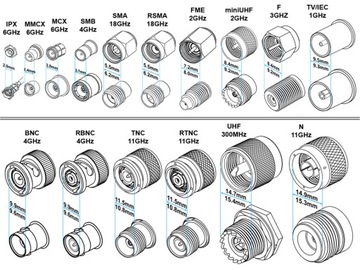

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany wtyk wykonany jest ze stopu miedzi. Impedancja wtyku wynosi 75Ω.
Dane techniczne
- Złącze: wtyk F męski
Impedancja: 75Ω
Pasmo pracy: CAM/R/TV/SAT (do 3GHz)
Materiał: stop miedzi
Długość: 20mm
Masa 1szt: ok. 3g
Maksymalna średnica pasującego przewodu: 6.8mm
Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
