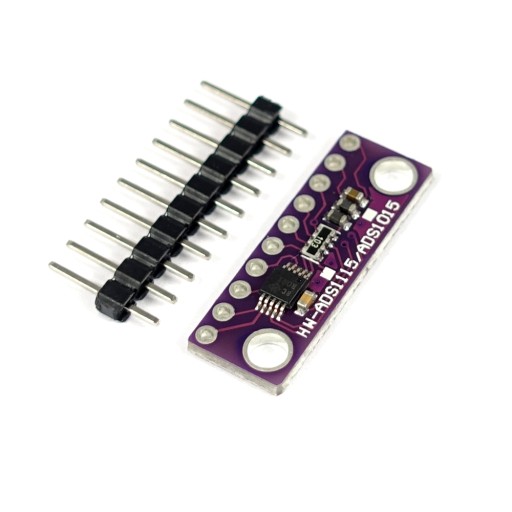

ADS1115 АЦП+PGA 16-битный 4-канальный преобразователь I2C

Moduł przetwornika analogowo cyfrowego 4-kanałowego o rozdzielczości 16 bit.  Pobiera 860 próbek na sekundę. Zasilany układu napięciem od 2v do 5.5V. Komunikacja następuję poprzez magistralę I2C. Możliwość wzmocnienia programowego do 16x.

Układ można skonfigurować do pracy jako 4 kanałowy lub dwoma różnicowymi wejściami.

Dzięki możliwości zmiany adresu modułu nie ma problemu z pracą kilku przetworników na jednej magistrali.

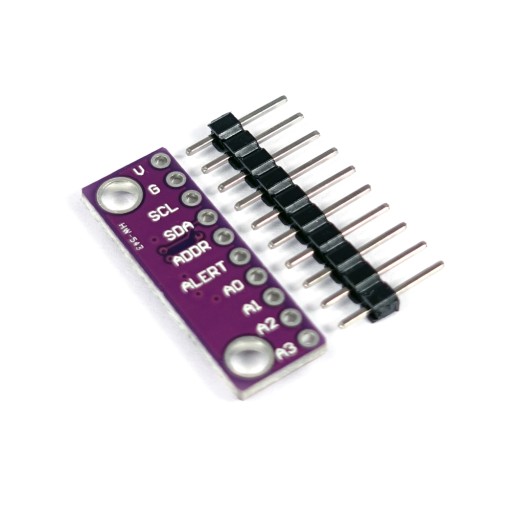

Zmiany adresu można dokonać poprzez zwarcie pinu ADR w następujące kombinacje:

• ADR oraz GND 0x48 (1001000)
• ADR oraz VDD 0x49 (1001001)
• ADR oraz SDA 0x4A (1001010)
• ADR oraz SCL  0x4B (1001011)

Specyfikacja:

• napięcie zasilania od 2V do 5.5V
• szybkość próbkowania od 8 sps do 860 ksps
• programowalne wzmocnienie do 16x
• komunikacja poprzez magistrale I2C
• wybór adresu w zakresie  0x48 do  0x4B
• wbudowany komparator
• wymiary 25mm x 9mm

Przetwornik ADS1115 ADC+PGA 16bit 4CH I2C
