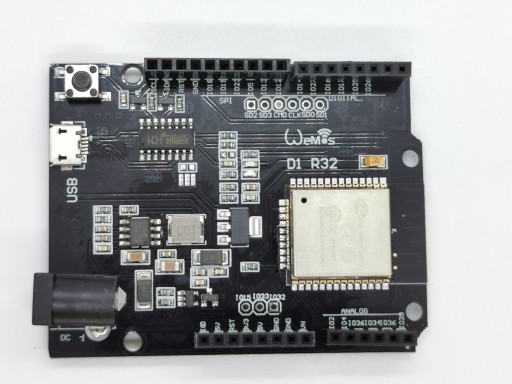

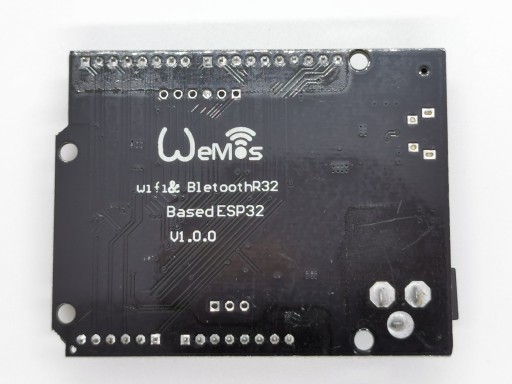

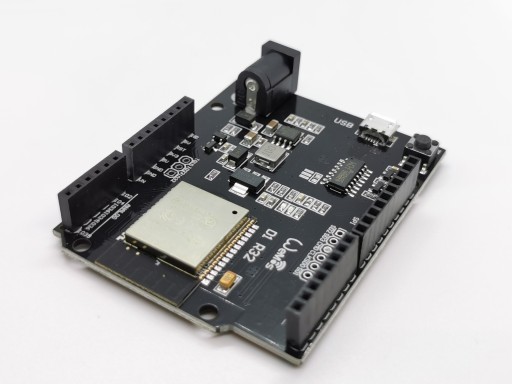

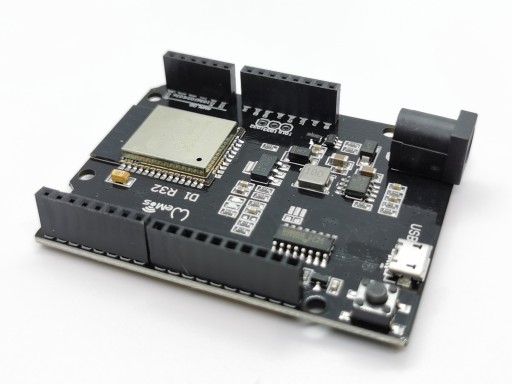

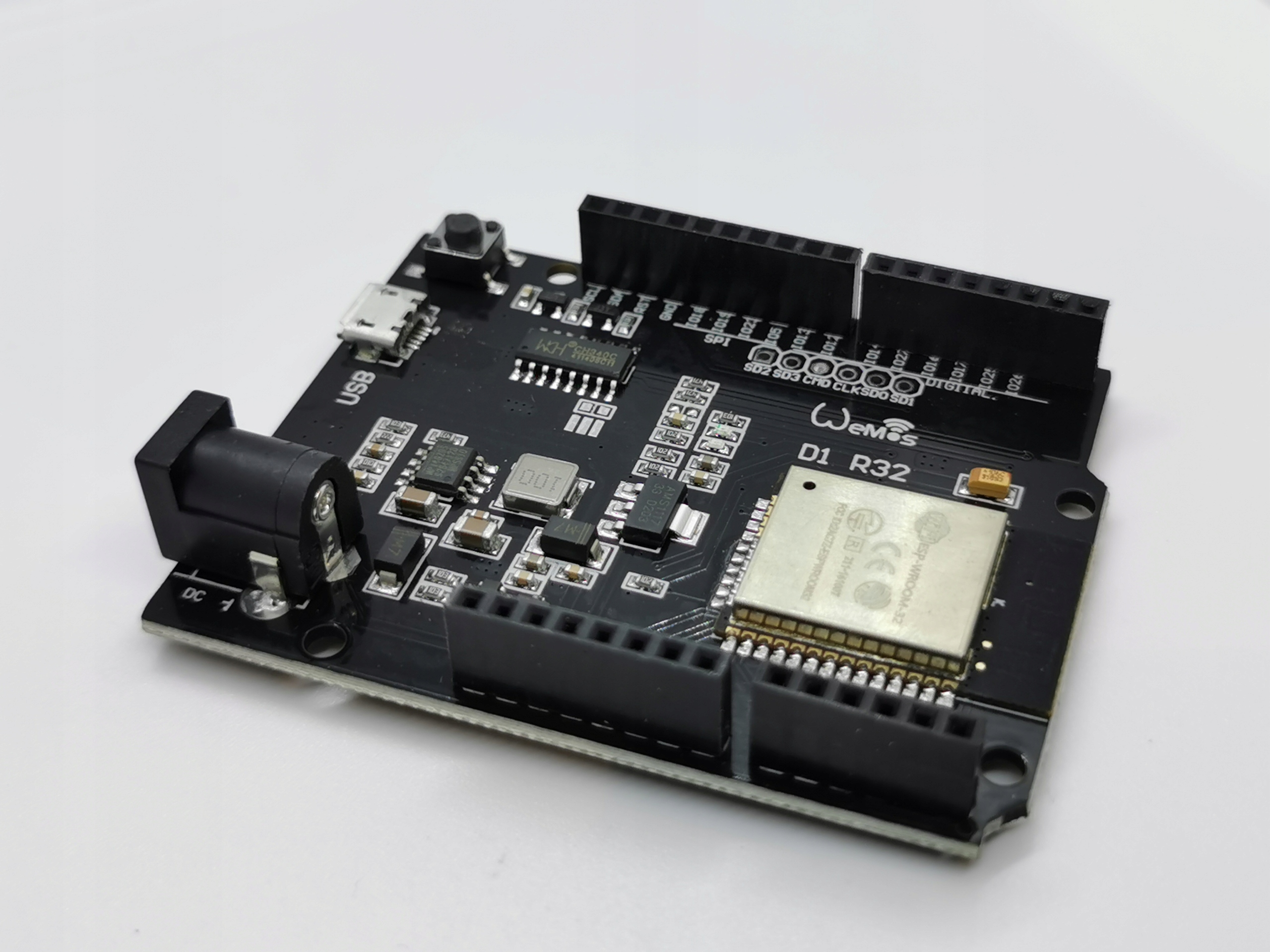

Модуль WeMos D1 Uno R32

Moduł WeMos D1 Uno oparty na układzie ESP32

Moduł zgodny z Arduino oparty na układzie WiFi ESP32. Umożliwia połączenie z siecią bezprzewodową w standardzie WiFi (802.11 b/g/n). Posiada cyfrowe wejścia/wyjścia, PWM, wejścia analogowe oraz popularne interfejsy komunikacyjne. Moduł pracuje z napięciem 3,3 V, posiada złącze microUSB do programowania.

Specyfikacja:

• Napięcie zasilania: 5 - 12V
• Napięcie pracy wyprowadzeń: 3,3 V
• Mikrokontroler: Dual Core Xtensa@ 32-bit LX6
• Zegar CPU: 80 - 240 MHz
• Max napiecie na porcie I/O: 3.3V
• Pamięć SRAM: 520 kB
• Pamięć Flash: 4 MB
• Wbudowany układ WiFi 802.11 b/g/n HT40
• Zabezpieczenia WiFi: WEP, WPA/WPA2, PSK/Enterprise, AES / SHA2 / Elliptical Curve Cryptography / RSA-4096
• Wbudowany moduł Bluetooth BLE
• 21 wyprowadzeń GPIO w tym: 2x UART, 1x SPI, 1x I2C
• 12 - kanałowy przetownik ADC
• 2 - kanałowy przetwornik DAC
• Wyjścia PWM
• Wbudowany konwerter USB-UART CH340C, umożliwia komunikację z modułem oraz jego programowanie przez złacze microUSB
• Złącze zasilające: DC 5,5 x 2,1 mm
• Wymiary płytki: 68 mm x 53 mm x 12 mm

Dokumentacja układu ESP-WROOM-32:

https://www.espressif.com/sites/default/files/documentation/esp32-wroom-32_datasheet_en.pdf
