• Oznaczenie handlowe: BU-1-60
• Kolor produktu: biały
• Tryb pracy: ciągły
• Maksymalne obciążenie: 60 W
• Sposób montażu: natynkowy
• Prąd znamionowy In: 0,3 A
• Napięcie znamionowe Un: 230 V~
• Częstotliwość znamionowa: 50 Hz
• Montaż: 2x wkręty do podłoża, rozstaw otworów na wkręty 130mm
• Stopień ochrony: IP34
• Wymiary (szer. × wys. × gł.): 151 × 46 × 27 mm

ZASTOSOWANIE

Urządzenie stanowi wielofunkcyjny zespół sterowniczy do wentylatora. BU-1-60 stosowany jest w celu sterowania trybami pracy wentylatorów umieszczonych w pomieszczeniach mieszkalnych i gospodarczych (łazienka, kuchnia, sypialnia itp.). BU-1-60 posiada automatyczne funkcje sterowania, związane z zastosowaniem czujnika wilgotności (higrostat), czujnika oświetlenia (fotokomórka), czujnika ruchu, wyłącznika czasowego (timer) lub ręczne sterowanie wewnętrznym lub zewnętrznym wyłącznikiem. BU-1-60 umożliwia również cykliczne uruchomienie i wyłączenie wentylatora. Przy pomocy mikro-przełącznika umieszczonego wewnątrz urządzenia, mogą być uruchomione różne tryby pracy w zależności od potrzeb. Na przykład: w pomieszczeniu sanitarnym może być uruchamiany czujnik oświetlenia i wyłącznik czasowy. Dzięki temu, wentylator będzie włączał się po wejściu do pomieszczenia, a po wyjściu będzie działa jeszcze przez np. 10 min.

FUNKCJE

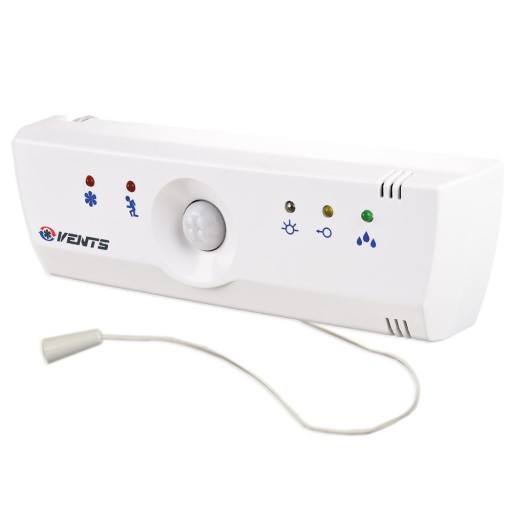

• czerwony wskaźnik - wentylator jest włączony (1)
• czerwony wskaźnik - zadziałał czujnik ruchu (2)
• żółty wskaźnik - zadziałał fotoczujnik (3)
• zielony wskaźnik - zadziałał czujnik wilgoci, higrostat (4)
• umiejscowienie czujnika światła, fotokomórki (5)
• umiejscowienie czujnika ruchu (6)

OPIS TRYBÓW

• Higrostat. Urządzenie uruchamia wentylator po przekroczeniu ustawionego progu wilgotności. Próg wilgotności można ustawić za pomocą regulatora RP1. Zielona świecąca dioda wskazuje, że próg wilgotności został przekroczony i wentylator uruchamia się. Przy spadku wilgotności większym, niż ustawiony poziom, wentylator działa jeszcze w okresie czasu, jaki został ustawiony za pomocą regulatora RP2.
• Przekaźnik fotoelektryczny (ciemno). Urządzenie uruchamia wentylator w ciągu 5 sekund po WYŁĄCZENIU światła w pomieszczeniu. Czas pracy wentylatora można ustawić za pomocą regulatora RP2. Do ustawienia progu, po przekroczeniu, którego zadziała przekaźnik służy regulator RP1. Żółta świecąca dioda wskazuje, że próg oœwietlenia został przekroczony.
• Przekaźnik fotoelektryczny (zimno). Urządzenie uruchamia wentylator w ciągu 10 sekund po WYŁĄCZENIU światła w pomieszczeniu. Po WYŁĄCZENIU światła w pomieszczeniu wentylator działa jeszcze w okresie czasu, jaki został ustawiony za pomocą regulatora RP2. Do ustawienia progu, po przekroczeniu którego zadziała przekaźnik służy regulator RP1. Żółta świecąca dioda wskazuje, że próg oœwietlenia został przekroczony. W przypadku, jeśli swiatło pozostaje włączone przez ponad 60 minut, wentylator wyłącza się.
• Sterowanie sygnałem zewnętrznym. Urządzenie uruchamia wentylator za pomocą wewnętrznego lub zewnętrznego wyłącznika po 3 sekundach. Po wyłączeniu wentylator działa jeszcze w okresie czasu, jaki został ustawiony za pomocą regulatora RP2 zgodnie z tabelą nr 2. Tryb uaktywnia siê po ustawieniu przełącznika 3 w pozycję ON i może być łączony z trybami „higrostat” oraz „przekaźnik fotoelektryczny”.
• Czujnik ruchu. Urządzenie uruchamia wentylator po wykryciu w obszarze działania czujnika ruchu dostatecznie dużego obiektu (np. człowieka). Obszar działania czujnika ruchu BU ograniczony jest do odległości 5 m i kątem wykrywania 130 ° Po ustaniu ruchu wentylator działa jeszcze w okresie czasu, jaki został ustawiony za pomocą regulatora RP2. Tryb uaktywnia się po ustawieniu przełącznika 3 i 4 w pozycję ON.
• Cykliczny. Urządzenie cyklicznie uruchamia wentylator na czas ustawiony za pomocą regulatora RP2 i wyłącza na czas ustawiony za pomocą

  regulatora RP1. Tryb uaktywnia się po ustawieniu przełącznika 1,2,3 i 4 w pozycję OFF.

INSTALACJA I USTAWIENIA

Po zdjęciu pokrywy sterownika, przyłącze zasilania wentylatora (B) wpinamy do zacisków wejściowych (X) w pozycje M. Sterownik podłączamy do zasilania (S1) wpinając linie fazy i przewód neutralny w odpowiednie pozycje zacisków X. Możliwe jest podpięcie zasilania sterownika poprzez dodatkowy wyłącznik (np. oświetleniowy) - podpinając jego styki do linii fazy (L) i do zacisku LT na kostce X.

Za pomocą potencjometru RP1 ustawiamy pracę higrostatu (wilgotność przy której włączany jest wentylator): 40-50% (pozycja 1.), 50-60% (2), 60-70% (3), 70-80% (4), 80-90% (5), 90-100% (6). W trybie czujnika światła ten potencjometr służy do ustawienia progu zadziałania.

Za pomocą potencjometru RP2 ustawiamy pracę timera (czas działania wentylatora po załączeniu): 5s (pozycja 1.), 5 minut (2), 10 minut (3), 15 minut (4), 30 minut (5), 30 minut (6). W trybie cyklicznym potencjometr RP1 służy do ustawienia opóźnienia wyłączenia wg tych samych przedziałów czasowych.
