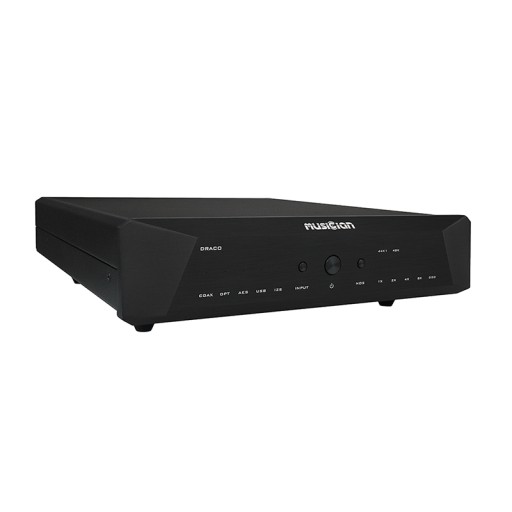

Музыкант Аудио ЦАП DRACO R2R

Musician Audio DRACO Przetwornik R2R DAC

Kolor: czarny

Stan: powystawowy, 100% nowy, może posiadać kilka niewielkich rys

Cechy urządzenia:

• Przetwornik cyfrowo-analogowy DAC R2R 24 bit/1536 kHz R2R DSD
• W pełni symetryczny w strukturze drabinkowej
• Sygnały DSD do 1024
• PCM do 1536 kHz

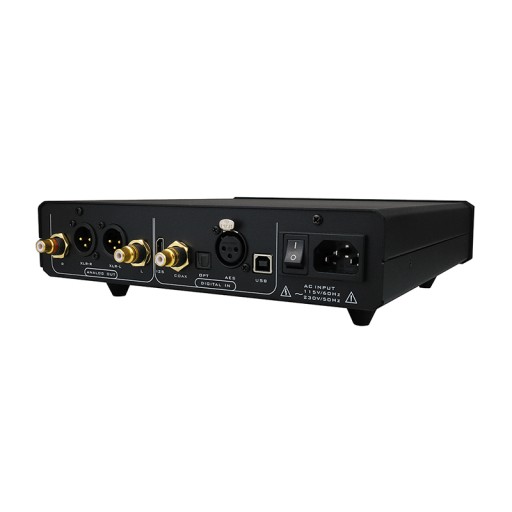

• Wejścia cyfrowe: USB, I²S·LVDS przez złącze HDMI, optyczne, koaksjalne, AES/EBU
• Wyjścia analogowe: RCA niesymetryczne, XLR symetryczne
• Kolor czarny

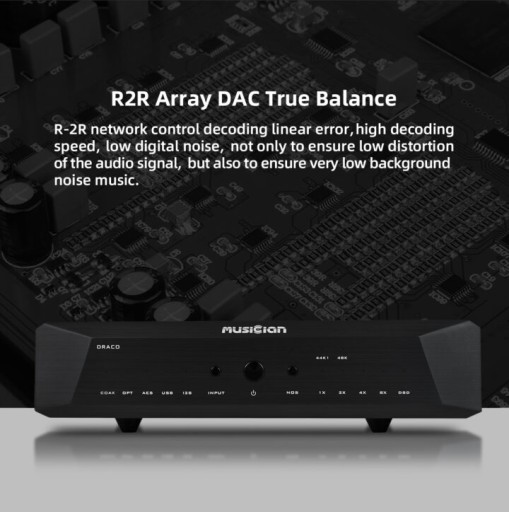

Musician Audio Draco to unikalny, prosty w budowie: drabinkowy R2R w pełni symetryczny  DAC klasy high end firmy Musician Audio, zaprojektowany tak, że odczujesz namacalnie atmosferę, przestrzeń i koloryt odtwarzanej muzyki w przeciwieństwie do ztechnicyzowanych przetworników audio konstrukcji Delta Sigma. DRACO to najmłodszy z rodziny przetworników drabinkowych Audio Musician: Pegasusa i Aquariusa. Różni się od starszych braci zastosowanymi rezystorami o dokładności 0,01% oraz mniejszą w porównaniu z Aquariusem ilością drabinek. Jednak za mniejsze pieniądze oferuje olbrzymie  zalety  struktury drabinkowej DACa brak przetaktowania-tryb NOS  i bardziej “analogowy” dźwięk przyjaźniejszy dla uszu ludzkich w porównaniu z popularnymi rozwiązaniami Delta Sigma (np. firmy Matrix Audio).

Draco produkcji Musician Audio to przetwornik cyfrowo analogowy oparty na układzie drabinkowym R2R. Konwertuje on każde z 5 wejść cyfrowych: USB, koaksjalne, optyczne, AES/EBU, IIS na analogowe w postaci symetrycznej na konektorach XLR lub niesymetrycznej na konektorach RCA zapewniając niezrównaną jakość dźwięku analogowego a przede wszystkim przestrzeń i atmosferę, oddech i muzykalność.

Jest to już kolejny trzeci DAC firmy, której nazwa zobowiązuje ,  w zamyśle konstruktora prostszy i tańszy od pierwszego modelu Pegasusa jednak technicznie mu w dużym stopniu mu dorównujący. Użyto innych materiałów w konstrukcji wewnętrznej DACa oraz innej konstrukcji matrycy drabinkowej rezystorów. Architektura drabinki rezystorów jest podobna do wyższych modeli: Aquariusa i Pegasusa . Konstrukcja R2R wymaga indywidualnego doboru precyzyjnych rezystorów o klasie tolerancji 0,01%. Jakość i dokładność doboru elementów oraz indywidualnie napisane algorytmy sterowania stanowią o klasie urządzenia.

Nie zniekształcona transmisja sygnału audio kontrolowana przez programowalny układ FPGA  Altera Cyclone IV EP4CE6E2208N i podawana na zaawansowany mikrokontroler MCU w technice AMR STM32F466 z układem cyfrowo analogowym wykonanym w technice drabinki oporników sterowanych zapewnia osiągnięcie standardu audio hifi. Specjalny przycisk NOS pozwala włączyć lub wyłączyć przetaktowanie – co ma znaczenie dla jakości sygnałów PCM o niskiej przepływności 44 i 48 kHz. Włączenie układu NOS poprawia słyszalność detali o wysokich częstotliwościach. Czołowa płyta urządzenia wykonana  jest ze szczotkowanego aluminium  jak w Pegasusie, zaś obudowa wewnętrzna  wykonana jest z płyt stalowych.Urządzenie stoi na 3 zabezpieczonych gumowymi podkładkami aluminiowych nogach. Obudowa jest srebrna lub czarna. Na froncie umieszczone czerwone miniaturowe diody (świecące z umiarkowaną jasnością) informujące o stanie urządzenia i aktywnym wejściu.

Czas wygrzewania tego unikalnego DACa to ok. tygodnia pracy z USB lub SPDIF albo 300 godzin czuwania i jego najlepsze właściwości poznamy dopiero po tym czasie.

Nie zalecane jest jednoczesne podłączanie wyjść XLR i RCA co degraduje współdzielony sygnał. Nawet przy wyłączonych odbiornikach sygnału z Pegasusa, na jego wyjściach analogowych pojawia się napięcie. Najlepsze rezultaty da wykorzystanie wyjść symetrycznych XLR.

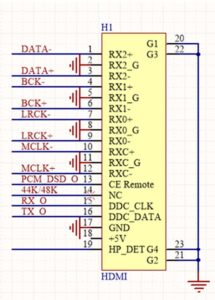

Konfiguracja pinów I2S:

Obecnie nie ma jednolitego przemysłowego standardu sygnału I2S (IIS). Klient używający tego standardu musi skonfigurować poprawnie połączenia aby osiągnąć zadowalający rezultat jakości dźwięku. Dobrym sposobem jest porównanie dźwięku na wyjściach SPDIF i I2S tego samego transportu. Większość odtwarzaczy SACD ma na wyjściu SPDIF konwersję DSD na PCM i sygnał PCM może być zdekodowany przez Musician Audio Pegasus. Port I2S wykonany jako HDMI nie jest typowym portem multimedialnym HDMI – obsługuje on protokół I2S i można go użyć z połączeniem ze specyficznym źródłem dźwięku w tym formacie np. CDT2-MK2 firmy Jay’s Audio, Soundaware D300/REF streamer, Pink Faun i2s bridge, PSAudio Memory Player itp. Co więcej z uwagi na brak standardu I2S, złącza tego portu zostały tak skonfigurowane, aby współpracować z jak największą ilością urządzeń wejściowych z I2S jednakże producent nie może zagwarantować kompatybilności ze wszystkimi źródłami dźwięku I2S.

Lista sprawdzonych urządzeń z wyjściem I2S:

CDT MK2 Jay’s Audio, Matrix SPDIF 2 USB, SOUNDAWARE D280, Gustard U16, Singxer SDA-1, Pink Faun I2S Bridge

W zestawie nie występuje pilot, DAC nie posiada też wbudowanego przedwzmacniacza – polecany zewnętrzny przedwzmacniacz i wzmacniacz słuchawkowy Musician Audio Andromeda

Jeśli chodzi o budowę DAC’a, to grube metalowe płyty po obu stronach zapewniają ochronę przed zewnętrznym polem i zakłóceniami radiowo-elektrycznymi. Silikonowe podkładki pod solidnymi metalowymi nóżkami zapewniają efektywne tłumienie wibracji. Wykonana z jednego kawałka metalu lita płyta czołowa ma grubość około 1,5 cm i zapewnia stabilność i doskonałe spasowanie z pozostałymi elementami obudowy.

Wszystkie śrubki są zamontowane z tyłu urządzenia dla bardziej przejrzystego i eleganckiego wyglądu. Diody na panelu przednim są niskiej intensywności i nie rażą w ciemnym pokoju. Dostępne są wersje: srebrna anodowana lub czarna anodowana. Całości dopełnia precyzyjne i łatwe do odczytania laserowo wygrawerowane logo na panelu przednim.

Rogi urządzenia są zaokrąglone co ułatwia obchodzenie się z kosztownym sprzętem audio. Przyciski zrównane z frontem urządzenia uniemożliwiają ich przypadkowe przyciśnięcie i zabezpieczają na czas transportu.

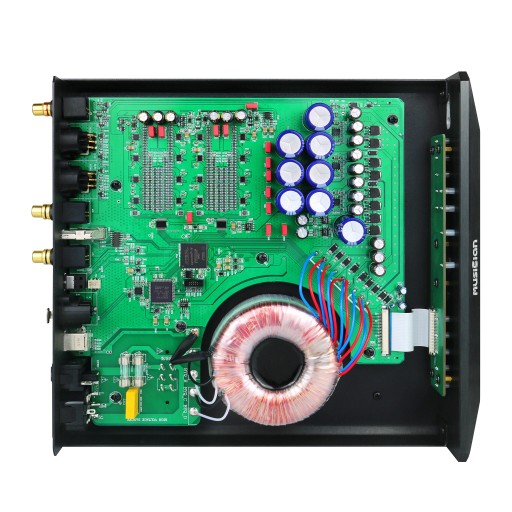

Draco posiada pojedynczo ekranowany toroidalny transformator zasilający, a stosunkowo niewielkie wydzielane ciepło powoduje, że nawet po 24 godzinach ciągłej pracy DAC jest ledwo ciepły. Modułowe regulatory napięcia obniżają tętnienia po przejściu sygnałów przemiennych przez mostki prostownicze, a mała ilość użytych kondensatorów elektrolitycznych w porównaniu z innymi produktami, powodują brak wydłużenia czasu przejścia sygnałów przez układy go kształtujące i tym samym najkrótszą odpowiedź przejściową układu na wymuszenie.

Urządzenie jest dość duże, jednak nie na tyle aby było niekomfortowe, a jego minimalistyczne wykonanie doskonale komponuje się w salonie jako dodatek do kolumn głośnikowych i transportu audio.

DAC konstrukcji drabinkowej R2R wymaga zastosowania najwyższej dokładności rezystorów o minimalnej tolerancji z racji faktu że to one są wykonują najważniejszą pracę. W wersji popularnego DACa jakim jest DRACO,  Musician użył rezystorów precyzyjnych w klasie dokładności 0.01%. W wyższych modelach stosuje klasy rezystorów dokładności do 0,005% Producent przewidział wspomniane rezystory jako moduły stereo tworząc w pełni symetryczną strukturę w przeciwieństwie do konstrukcji konkurencyjnych.

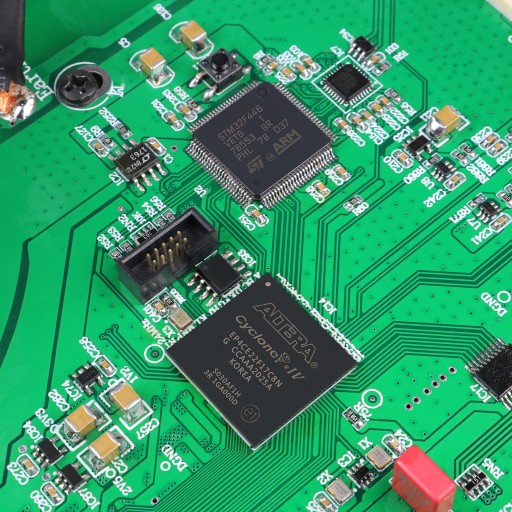

Sieć drabinkowa R2R jest sterowana przez procesor ARM oraz układ FPGA firmy Altera Cyclone IV.

Dane techniczne

• Prawnie zastrzeżona architektura R2R
• Rezystory dokładności 0,01%
• Dekodowanie sprzętowe DSD
• Bufor FIFO
• Wyjście symetryczne i niesymetryczne
• Wyłączanie: przycisk czuwania/włączenia
• NOS: przycisk oversampling on/off  i diodowy wskaźnik oryginalnej rozdzielczości próbkowania
• Obróbka cyfrowa sygnału przez układ  FPGA
• Obsługuje DSD1024, PCM1536 na portach  USB oraz I2S (Źródło audio musi być kompatybilne z natywnym interfejsem  audio)
• Prawnie zastrzeżone rozwiązanie USB Audio  na procesorze STM32F446 -mikrokontroler oparty na strukturze ARM
• Sterownik Windows Aoshida Thesycon, sterowniki do Mac OS i Linux są zbędne.

DSD

• DSD64- na wejściach optycznym, koaksjalnym i AES/EBU
• DSD1024 , PCM 1,536MHz na wejściach USB & I2S

PCM

• 24bity / 44.1, 48, 88.2, 96, 176.4, 192kHz na wszystkich wejściach
• 1536kHz na wejściach  USB i I2S

Tryby próbkowania: Non-Oversampling NOS (Przetaktowanie wyłączone)/ Oversampling OS  (przetaktowanie włączone)

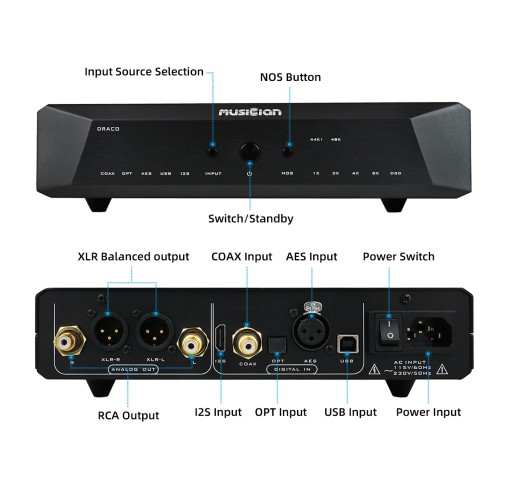

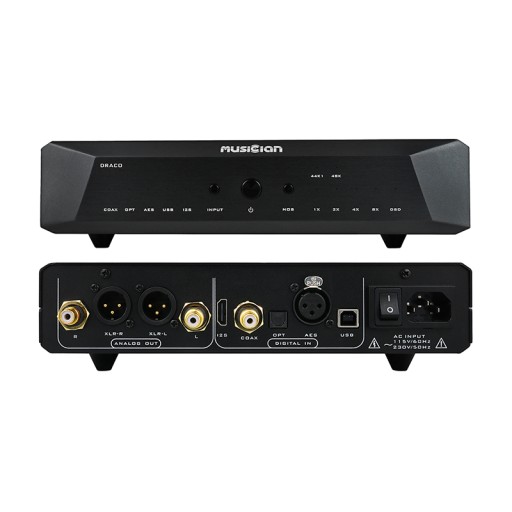

Wejścia cyfrowe:

• 1x Koaksjalne na RCA
• 1x Optyczne
• 1x USB
• 1x AES/EBU
• 1x I2S przez HDMI LVDS

Wyjścia analogowe:

• niesymetryczne RCA
• symetryczne XLR

Parametry techniczne

• Napięcie wyjściowe PCM (@ 0dB, 1kHz)

  - XLR : 2.8Vrms

  - RCA : 1.4Vrms

• Napięcie wyjściowe DSD (@ 0dB, 1kHz)

  - XLR : 2Vrms

  - RCA : 1Vrms

• THD

  - XLR : 0.0016%

  - RCA : 0.007%

• Stosunek sygnału do szumu

  - XLR : 126dB

  - RCA : 111dB

• Pasmo przenoszenia @ +1/-3dB

  - XLR : 10Hz-85kHz

  - RCA : 10Hz-85kHz

• Dynamika

  - XLR : 110dB

  - RCA : 119dB

• Zniekształcenia fazowe: XLR : 0.016°, RCA : 0.031°
• Szum: XLR : 1.3µVrms, RCA : 4µVrms
• Parametry zasilania: 110-240VAC, 50/60Hz
• Pobór mocy przy 0dB, 1kHz, 230VAC:  5.6W
• Wymiary: 280 x 250 x 50 mm
• Wymiary opakowania: 375 x 330 x 115 mm
• Zawartość opakowania: 1x DAC, 1x kabel zasilający
• Masa: 3,9 kg
