Реле давления PM 5 SCALE Original HD

STEROWNIK ,WYŁĄCZNIK CIŚNIENIA DO POMP HYDROFOROWYCH

typu PM 5 FG 1/4" 230V SKALA

producent ITALTECNICA ( Włochy)

Zastosowanie:   sterownie pracą pomp w systemach hydroforowych

Dane techniczne:

• Max napięcie zasilania               250V
• Nominalne natężenie prądu       10 A
• Max. moc silnika                         1,5 kW
• Zakres nastaw ciśnienia             1 - 4,8 bar
• Nastawa fabryczna zał/wył         1,4 - 2,8 bar
• Minimalna różnica ciśnień          0,6 bar
• Max. różnica ciśnień                   2,3 bar
• Max temperatura otoczenia        55'C
• Stopień ochrony                          IP 44
• Membrana                           guma NBR (atest)
• Przyłącze hydrauliczne       1/4" FG (obrotowe)
• Producent                    ITALTECNICA [Włochy]

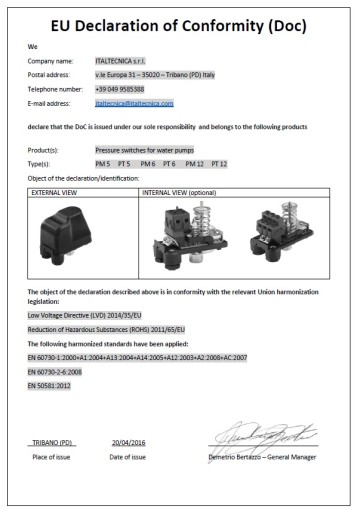

• Atesty i certyfikaty:        ROHS, CE , ACS , TUV,

Informacje o urządzeniu:

Jest to oryginalny wyłącznik ciśnieniowy typu PM 5 firmy ITALTECNICA ( Włochy)

Informacje o urządzeniu:

Wyłącznik ciśnieniowy PM 5 służy do sterowania głównie pracą pomp, elektrozaworów,itp. Główne zastosowanie to instalacje hydroforowe,systemy ochrony p.pożarowej , gdzie czynnikiem tłoczonym mającym bezpośredni kontakt z wyłącznikiem jest woda.

Zalety:

• Membrana wykonana z gumy NBR zbrojona włóknem syntetycznym,nadaje się do kontaktu z wodą pitną
• Obrotowa nakrętka z uszczelką, pozwala w łatwy sposób zamontować lub wymienić wyłącznik ciśnieniowy  bez konieczności używania dodatkowych profesjonalnych materiałów uszczelniających
• Styki wyłącznika wykonane ze stopu mosiądzu pokryte powłoką srebra i niklu, gwarancją długiej żywotności
• Specjalnie profilowane zaciski elektryczne,chronią kable przed niszczeniem i wypalaniem w miejscach łączenia
• Przezroczysta obudowa
• Wyskalowana listwa ułatwiająca precyzyjną nastawę ciśnienia załączania

Opis działania

Głównym zadaniem wyłącznika jest załączanie i wyłączanie pompy kiedy zostaną osiągnięte nastawione parametry ciśnień.

W sytuacji gdy ciśnienie w instalacji osiągnie poziom załączania pompa zostanie uruchomiona i będzie pracować dopóki nie zostanie osiągnięta wartość nastawionego ciśnienia wyłączania. Po osiągnięciu tego progu łącznik odetnie zasilanie elektryczne i rozłączy pompę.

Ponowne załączenie pompy nastąpi po spadku ciśnienia w instalacji hydraulicznej do wartości nastawionego progu załączania.

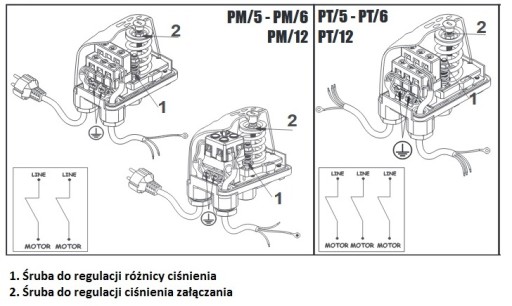

Do regulacji progów ciśnień załączania i wyłączania,służą dwie nakrętki regulacyjne znajdujące się pod pokrywą wyłącznika.

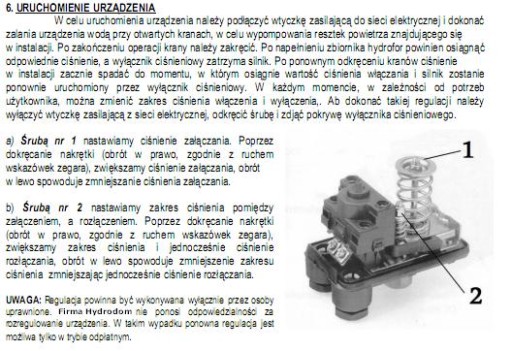

Instrukcja jak regulować ciśnienie załączania i wyłączania,znajduje się poniżej i jest dołączona do każdego wyłącznika.

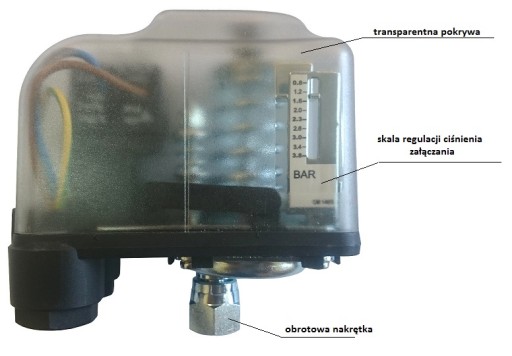

Pod przezroczystą obudową wyłącznika znajduje się wyskalowana listwa z naniesionymi wartościami aktualnego ciśnienia załaczania wyrażoną w barach.

Pokręcając śrubą regulacyjną nastawy ciśnienia, zmienia się położenie wskaźnika na skali ,pokazujące aktualną nastawę ciśnienia załączania pompy.

To proste rozwiązanie pozwala na w miarę precyzyjna nastawę ciśnienia załączania pompy bez konieczności wykonywania testów ciśnienia.

Przezroczysta pokrywa umożliwia odczytanie wartości nastawy bez konieczności jej demontażu, nastawiona wartość jest bardzo czytelna.

Obrotowa nakrętka o średnicy 1/4" ułatwia montaż wyłącznika w dowolnej pozycji wertykalnej lub horyzontalnej, a znajdująca się wewnątrz nakrętki uszczelka ułatwia montaż do instalacji oraz eliminuje konieczność stosowania dodatkowych uszczelniaczy (kleje, pakuły, itp).
