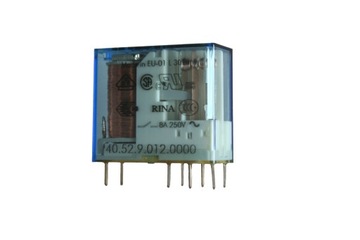

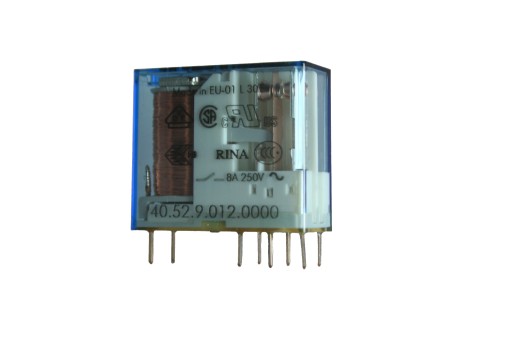

РЕЛЕ 12 В постоянного тока 2x8A FINDER 40.52.9.012.0000

Przekaźnik 40.52.9.012.0000 FINDER 12VDC; RM94P; 0.65W

RTII; do gniazd i obwodów drukowanych

INFORMACJE OGÓLNE

Producent FINDER

Typ przekaźnika elektromagnetyczny

Wersja przekaźnika miniaturowy

Nr 40.52.9.012.0000

Seria przekaźnika 40.52

Ilość pinów 8

DANE ZESTYKÓW

Ilość zestyków 2 P

Konfiguracja styków 2 zestyki przełączne 8A

Prąd znamionowy 8A

Napięcie znamionowe/maks. nap. łączeniowe V AC 250/400

Maks. moc łączeniowa dla AC1 VA 2,000

Maks. moc łączeniowa dla AC15 (230 V AC) VA 400

Obciążenie silnikiem 1-faz. Praca AC3 (230V) kW 0,3

Maks. prąd łączeniowy, praca DC1:30/110/220 VDC A 8/0,3/0,12

Min. moc łączeniowa mW (V/mA) 300 (5/5)

Materiał styku AgNi

DANE CEWKI

Rezystancja cewki 220Ω

Prąd cewki 55mA

Napięcie cewki nominalne 12VDC

Wykonanie DC standard 0.65W

Zakres napięcia zasilania Umin 8.8V

Zakres napięcia zasilania Umax 18V

Seria 40 - Przekaźników do gniazd i obwodów drukowanych 8 - 10 - 16 A

DANE TECHNICZNE

Temperatura pracy -40/+85

Stopień ochrony RT II

Raster wyprowadzeń 5mm

Wytrzymałość izolacji między cewką a

zestykami

6Kv (8mm) (1.2/50μs)

Wytrzymałość przerwy zestykowe VAC 1,000

Czas zadziałania / czas powrotu ms 7/3 - (12/4 czułe)

Trwałość łączeniowa w kategorii AC1 200 · 103

[cykle]

Trwałość mechaniczna AC/DC 10· 106

/20 · 106

[ cykle]

DANE FIZYCZNE

Wymiary: 29 x 25 x 12.4 mm

Montaż PCB; podstawka
