[79w5] Zestaw Alarmowy Integra 64 + INT-TSI-W

Aukcja dotyczy:

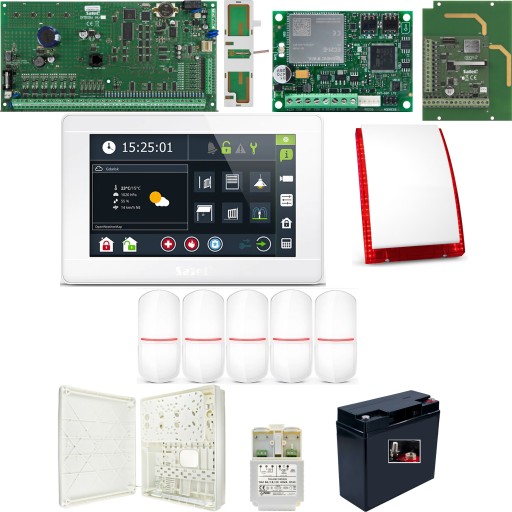

Komplet [ 79w5 ] :

- Integra 64 centrala alarmowa SATEL

- INT-TSI-W manipulator

- INT-GSM LTE moduł

- ACU-220 kontroler

- APD-200-Pet czujka - x 5 szt.

- SP-4003 R sygnalizator

- OPU-3 P obudowa

- AWT682 transformator

- Akumulator 12V / 18Ah

W opisie przy wystawianiu FV będzie powyższy zapis.

Zestaw przeznaczony jest do ewentualnej dalszej rozbudowy.

OPIS:

1. INTEGRA 64 - płyta główna centrali alarmowej od 16 do 64 wejść / wyjść

Zaawansowane centrale alarmowe oferujące oprócz funkcji alarmowych, również możliwość realizowania systemów automatyki domowej oraz kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb – od niewielkich systemów, po rozległe instalacje. Dużym atutem central INTEGRA są ich możliwości komunikacyjne w połączeniu z dodatkowymi modułami – GSM oraz TCP/IP.

• obsługa od 16 do 64 wejść
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 16 do 64 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 5887 zdarzeń z funkcją wydruku
• obsługa do 192+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami: ładowania akumulatora i diagnostyki
• opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Dane techniczne:

• Klasa środowiskowa: II
• Klasa zabezpieczenia: S
• Maksymalna pojemność akumulatora: 24 Ah
• Napięcie zasilacza centrali (±10%): 13,8 V DC
• Obciążalność wyjść programowalnych niskoprądowych: 50 mA
• Obciążalność wyjść programowalnych wysokoprądowych (±10%): 3000 mA
• Wydajność prądowa zasilacza: 3 A
• Wymiary płytki elektroniki: 264 x 134 mm
• Zakres temperatur pracy: -10…+55 °C
• Napięcie zasilania płyty głównej (±15%): 20 V AC, 50-60 Hz - z zalecanego transformatora 60VA
• Pobór prądu w stanie gotowości: 149 mA
• Maksymalny pobór prądu: 337 mA

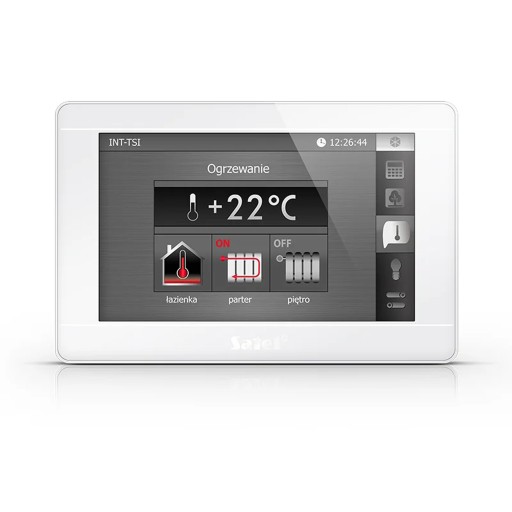

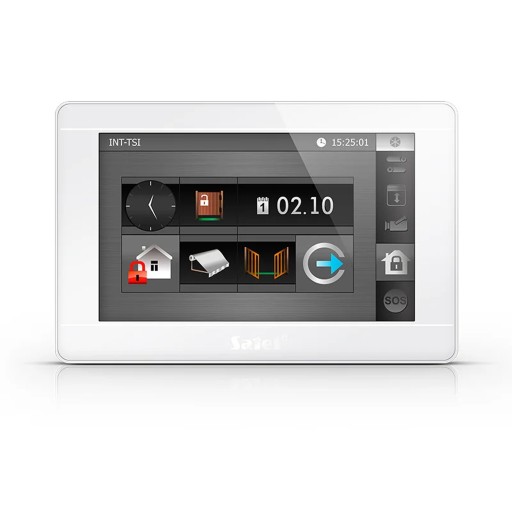

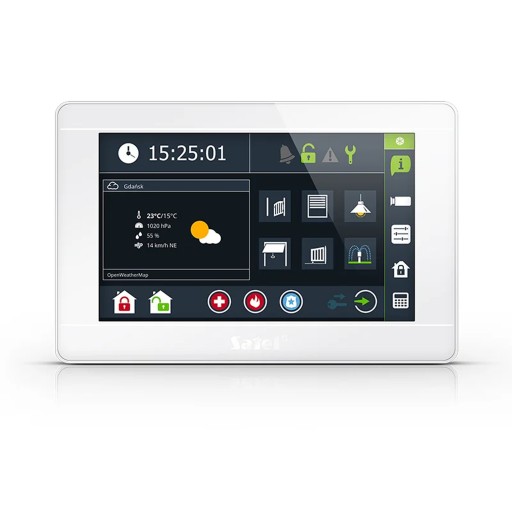

2. INT-TSI-W - manipulator - ekran dotykowy 7" - kolor obudowy BIAŁY.

Charakterystyka:

• Manipulator INT-TSI jest prawdziwym centrum sterowania inteligentnym systemem alarmowym. Dzięki możliwości dopasowania interfejsu indywidualnie dla każdego użytkownika, stanowi on doskonałe rozwiązanie zarówno dla osób oczekujących prostej obsługi jak też zaawansowanych użytkowników korzystających z rozbudowanej funkcjonalności systemu.
• pojemnościowy, szklany ekran dotykowy z wyświetlaczem o przekątnej 7"
• graficzny, intuicyjny interfejs obsługi z możliwością indywidualnego personalizowania dla każdego użytkownika
• możliwość wyboru spośród kilku projektów graficznych
• funkcjonalność MAKRO umożliwiająca realizowanie sekwencji czynności za pomocą pojedynczego klawisza
• możliwość podglądu obrazu z kamer IP (MJPG po HTTP oraz w v1.04: MPEG-4, H.264 po RTSP)
• do każdego podłączonego do magistrali manipulatora można poprzez Ethernet podłączyć dodatkowy – co daje możliwość podwojenia ilości manipulatorów w systemie
• szeroki wachlarz dedykowanych widżetów o różnych funkcjach, m.in. widżet pogodowy
• skalowanie rozmiaru wielkości widżetów
• możliwość prezentowania stanu systemu, gdy wyświetlany jest wygaszacz
• funkcja ramki foto
• możliwość zapisywania konfiguracji interfejsu użytkownika bezpośrednio z programu TSI Builder do manipulatora przez sieć Ethernet
• dostępny w kolorze białym (INT-TSI-W) i czarnym (INT-TSI-B)

Dane techniczne:

• Napięcie zasilania (±15%): 12 V DC
• Zakres temperatur pracy: -10°C…+55°C
• Pobór prądu w stanie gotowości: 500 mA
• Maksymalny pobór prądu: 620 mA
• Masa: 430 g
• Maksymalna wilgotność: 93±3%
• Klasa środowiskowa wg EN50130-5: II
• Obsługiwane karty pamięci: microSD, micro SDHC
• Wymiary obudowy (szerokość x wysokość x grubość): 196 x 129 x 22 mm

Dane techniczne:

• Napięcie zasilania (±15%)12 V DC
• Zakres temperatur pracy -10°C…+55°C
• Pobór prądu w stanie gotowości 350mA
• Maksymalny pobór prądu 450mA
• Maksymalna wilgotność 93±3%
• Klasa środowiskowa wg EN50130-5II
• Stopień zabezpieczenia wg EN 50131Grade 3
• Obsługiwane karty pamięci microSD, micro SDHC
• Wymiary obudowy (szerokość x wysokość x grubość)196 x 129 x 22 mm
• Masa400 g

3. INT-GSM LTE moduł komunikacyjny.

INT-GSM LTE to moduł komunikacyjny LTE umożliwiający centralom alarmowym serii INTEGRA i INTEGRA Plus komunikację przez sieć komórkową 2G, 3G lub 4G. Urządzenie pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje dwie karty SIM. Wszystkie transmisje danych komórkowych są szyfrowane w standardzie AES-192.

INT-GSM LTE monitoruje zdarzenia do dwóch stacji monitorujących (np. agencji ochrony) przez sieć komórkową. Wykorzystuje w tym celu transmisję danych komórkowych i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji.

Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej. Moduł przekazuje informacje w formie wiadomości SMS lub za pomocą usługi CLIP (na maksymalnie 16 numerów), a w przypadku współpracy z centralą INTEGRA Plus również wiadomościami e-mail (na maksymalnie 16 adresów). Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL, np. w smartfonie, dostępne są powiadomienia PUSH.

Współpraca INT-GSM LTE z centralami INTEGRA i INTEGRA Plus otwiera dostęp do zdalnego sterowania systemem przy pomocy:

• aplikacji INTEGRA CONTROL
• wiadomości SMS
• bez kosztowej usługi CLIP
• programu GUARDX.

Dużym atutem modułu INT-GSM LTE jest możliwość współpracy z modułem ethernetowym ETHM-1 Plus (połączenie RS-485). Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, dane komórkowe i SMS). Domyślnie sieć komórkowa jest zapasowym kanałem łączności dla sieci Ethernet.

Komunikacja przez sieć komórkową umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanym programem DLOADX, a tym samym na konfigurację systemu nawet z odległej lokalizacji. Połączenie między modułem a komputerem można zrealizować poprzez usługę zestawiania połączeń SATEL.

Aktualizacja oprogramowania modułu dokonywana jest przez port RS-232 lub zdalnie, z wykorzystaniem oprogramowania UpServ (transmisja danych komórkowych).

Właściwości:

• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa dwóch kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej):

  Dual Path Reporting, zgodny z EN 50136

  zapasowy tor łączności

• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL

  Android (w wersji 4.2.7 lub wyższej)

  iOS (w wersji 5.0 lub wyższej)

• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ

Dane techniczne:

• Napięcie zasilania (±15%): 12 V DC
• Wymiary płytki elektroniki: 80 x 57 mm
• Zakres temperatur pracy: -10...+55°C
• Pobór prądu w stanie gotowości: 110 mA
• Maksymalny pobór prądu: 450 mA
• Masa: 44 g
• Maksymalna wilgotność: 93±3%
• Klasa środowiskowa wg EN50130-5: II

4. ACU-220 kontroler ABAX.

ACU-220 wykorzystuje pasmo radiowe 868 MHz, w którym wydzielone zostały 4 kanały. Komunikacja między elementami systemu ABAX 2 jest szyfrowana (standard AES) i dwukierunkowa - wszystkie transmisje są potwierdzane. Kontroler współpracuje z centralami z rodzin INTEGRA, INTEGRA Plus oraz VERSA (połączenie przez magistralę komunikacyjną), umożliwiając rozbudowę systemu alarmowego o urządzenia bezprzewodowe. Możliwa jest też praca z innymi, dowolnymi centralami alarmowymi, sterownikami automatyki (przy wykorzystywaniu protokołu komunikacyjnego Modbus RTU lub wejść i wyjść programowalnych modułu) lub autonomicznie.

ACU-220 spełnia wysokie wymagania Grade 2 normy EN 50131.

Zaletą kontrolera jest doskonały zasięg transmisji, który wynieść może nawet 2000 m w terenie otwartym - w zależności od urządzenia współpracującego z kontrolerem i warunków ich pracy. Tak dobre parametry komunikacji uzyskano dzięki zastosowaniu nowoczesnego układu radiowego oraz dywersyfikacji anten. W zależności od poziomu odbieranego sygnału radiowego ACU-220 automatycznie wybiera optymalną antenę, która zostanie użyta do odebrania transmisji.

Konfigurowanie ustawień systemu odbywa w zainstalowanym na komputerze programie ABAX 2 Soft, który posiada również szerokie możliwości diagnostyczne. W przypadku pracy z centralami INTEGRA, INTEGRA Plus oraz VERSA – konfiguracja odbywa się w programie DLOADX lub przy pomocy manipulatora. Zmiana ustawień, jak również aktualizacja oprogramowania zalogowanych urządzeń bezprzewodowych odbywa się drogą radiową, bez konieczności ich demontażu.

• zgodność z wymaganiami EN 50131 Grade 2
• dwukierunkowa komunikacja radiowa w paśmie 868 MHz – 4 kanały
• zasięg do 2000 m w terenie otwartym
• obsługa do 48 urządzeń bezprzewodowych
• obsługa manipulatorów bezprzewodowych: INT-KWRL2 – do 4, VERSA-KWRL2 – do 6
• obsługa do 256 pilotów bezprzewodowych APT-200
• współpraca z centralami z rodzin INTEGRA, INTEGRA Plus i VERSA – podłączenie do magistrali komunikacyjnej
• opcja pracy autonomicznej lub z dowolną centralą alarmową / sterownikiem

  - 8 wyjść programowalnych

  - 4 wejścia programowalne

• integracja np. z systemami automatyki lub akwizycji danych z wykorzystaniem protokołu komunikacyjnego Modbus RTU – podłączenie przez magistralę RS-485
• 4 wyjścia sygnalizujące stan kontrolera i podłączonych urządzeń bezprzewodowych
• dywersyfikacja anten – automatyczny wybór anteny, która zostanie użyta do odbioru transmisji, w zależności od poziomu sygnału odbieranego
• programowanie ustawień kontrolera za pośrednictwem:

  - menu serwisowego centrali lub oprogramowania DLOADX - przy współpracy z centralami z rodzin INTEGRA, INTEGRA Plus lub VERSA

  - programu ABAX 2 Soft – gdy kontroler pracuje jako uniwersalny moduł urządzeń bezprzewodowych (autonomicznie lub z dowolną  centralą/sterownikiem)

• aktualizacja oprogramowania kontrolera bez konieczności jego demontażu
• zdalna konfiguracja i aktualizacja urządzeń zarejestrowanych do kontrolera
• ochrona sabotażowa

Dane techniczne:

• Napięcie zasilania (±15%): 12 V DC
• Pobór prądu w stanie gotowości: 75 mA
• Maksymalny pobór prądu: 100 mA
• Wyjścia typu OC: 50 mA / 12 V DC
• Pasmo częstotliwości pracy: 868,0 ÷ 868,6 MHz
• Zasięg komunikacji radiowej (w terenie otwartym): do 2000 m
• Klasa środowiskowa wg EN50130-5: II
• Spełniane normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• Stopień zabezpieczenia wg EN50131-3: Grade 2
• Zakres temperatur pracy: -10°C...+55°C
• Maksymalna wilgotność: 93±3%
• Wymiary obudowy: 126 x 158 x 32 mm
• Wymiary płytki elektroniki: 103 x 139 mm
• Masa: 222 g

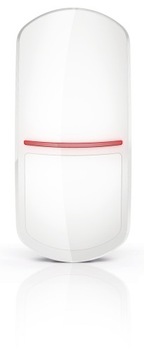

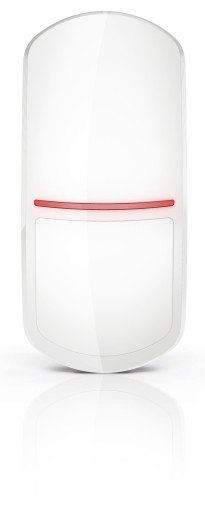

5. APD-200 Pet do kg - BEZ uchwytu Bracket D

Bezprzewodowa czujka ruchu PIR Pet, odporna na ruch zwierząt o masie do 20 kg.

Czujka APD-200 Pet przeznaczona jest do pracy w ramach dwukierunkowego systemu bezprzewodowego ABAX 2/ABAX. Posiada certyfikat zgodności z wymaganiami EN 50131 Grade 2.

Wyposażona jest w poczwórny pyroelement, zaawansowany algorytm detekcji oraz dynamiczną kompensację temperatury, co zapewnia skuteczne wykrywanie ruchu. APD-200 Pet nadzoruje układ detekcji ruchu – w przypadku, gdy działa on nieprawidłowo, czujka zgłosi alarm. Urządzenie realizuje funkcję PET, dzięki której ruch zwierząt domowych (do 20 kg) nie powoduje wyzwolenia alarmu.

Konfiguracja, a także aktualizacja oprogramowania czujki prowadzone są zdalnie. Komunikację radiową w systemie ABAX 2 zabezpiecza szyfrowanie w standardzie AES.

Wskaźnik LED sygnalizuje naruszenia w trybie testowym, ułatwiając tym samym proces testowania czujki.

Czujka zasilana jest baterią CR123A 3 V, której stan jest na bieżąco monitorowany. Urządzenie cechuje się niskim poborem energii, a funkcja ECO (tylko w ABAX 2) dodatkowo pozwala na wydłużenie czasu pracy urządzenia – nawet czterokrotnie.

Urządzenie posiada ochronę sabotażową przed otwarciem i oderwaniem od podłoża.

• posiada certyfikat zgodności z wymaganiami EN 50131 Grade 2
• poczwórny pyroelement (pasywny detektor podczerwieni)
• nowoczesna soczewka szerokokątna
• obszar detekcji: 14 m x 16 m, kąt 83°
• zaawansowana cyfrowa obróbka sygnału
• dynamiczna kompensacja zmian temperatury w chronionym pomieszczeniu
• współpraca z:

  kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200

  kontrolerami systemu ABAX (ACU-120, ACU-270, ACU-250 i ACU-100 (w wersji min. 4.04)), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100 - wymaganą wersję oprogramowania urządzenia należy sprawdzić w jego opisie na stronie www

• zasięg komunikacji radiowej w otwartej przestrzeni:

  - w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280)

  - w ABAX: do 500 m

• zdalne konfigurowanie i aktualizacja oprogramowania
• wbudowany czujnik temperatury (pomiar temperatury w zakresie od -10°C do +55°C)
• wskaźnik LED sygnalizujący naruszenia w trybie testowym
• funkcja odporności na ruch zwierząt domowych (do 20 kg)
• niski pobór energii i kontrola stanu baterii
• opcja „ECO” umożliwiająca wydłużenie czasu pracy urządzenia na baterii (tylko w ABAX 2)
• zasilanie: bateria CR123A 3 V - w komplecie
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża
• Klasa środowiskowa wg EN50130-5II
• Obszar detekcji14 m x 16 m, 83°
• Pomiar temperatur w zakresie-10°C...+55°C
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-280do 1600 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-220do 2000 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-270do 500 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-120do 500 m
• Stopień zabezpieczenia wg EN50131-2-2Grade 2
• Czas rozruchu35 s
• Dokładność pomiaru temperatury±1°C
• Spełniane normyEN50131-1, EN50130-4, EN50130-5
• Oczekiwany czas pracy baterii (w latach)do 2
• Wymiary62 x 137 x 42 mm
• Pobór prądu w stanie gotowości70 µA
• BateriaCR123A 3V - w komplecie
• Pasmo częstotliwości pracy868,0÷ 868,6 MHz
• Maksymalna wilgotność93±3%
• Masa107 g
• Maksymalny pobór prądu12 mA
• Zalecana wysokość montażu2,4 m
• Zakres temperatur pracy -10°C...+55°C
• Wykrywalna prędkość ruchu0,3...3 m/s

6. SP-4003 R - zewnętrzny sygnalizator akustyczno-optyczny.

SP-4003 R to optyczno-akustyczny sygnalizator przeznaczony do montażu na zewnątrz budynków, wyposażony w superjasne diody LED oraz przetwornik piezoelektryczny. Dwa zestawy optyczne umieszczone po bokach obudowy sprawiają, że zwiększają widoczność świecącego urządzenia, nawet ze znacznej odległości, również w świetle dziennym. Do wyboru dostępny jest jeden z trzech rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia, który pozostaje bez zmian mimo upływu lat. Prosty, acz atrakcyjny wzór obudowy idealnie sprawdzi się nawet na nowoczesnej elewacji. Urządzenie wyposażone jest w zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.

• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED 2x 24 szt. w pionie
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża / otwarciem obudowy

Dane techniczne:

• Klasa środowiskowa: III
• Wymiary obudowy: 148 x 254 x 64 mm
• Zakres temperatur pracy: -35…+55 °C
• Znamionowe napięcie zasilania (±15%): 12 V DC
• Maksymalny pobór prądu: 520 mA
• Masa: 894 g
• Natężenie dźwięku: 120 dB

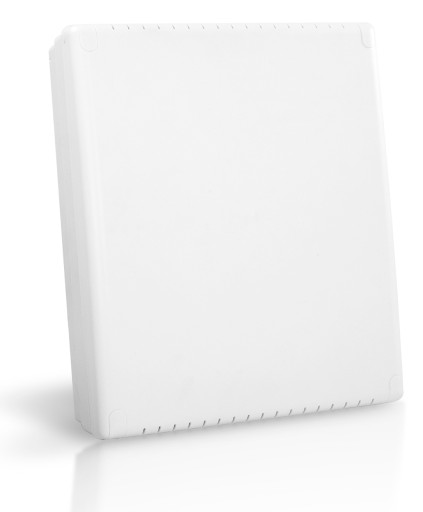

7. OPU-3 P obudowa PLASTIKOWA - natynkowa.

Uwaga! - podstawa (tył) obudowy może być też montowana podtynkowo.

OPU-3 P to wytrzymała obudowa natynkowa, wykonana z polistyrenu w kolorze białym. Dzięki estetycznemu wyglądowi możliwe jest stosowanie jej w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz obszerne wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. OPU-3 P wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora 12V o max. pojemności 18Ah.

Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Dane:

• ochrona antysabotażowa przed otwarciem i oderwaniem od podłoża
• demontowane dwie płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA oraz akumulator max. 18Ah
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• wymiary: 324 x 382 x 108 mm
• masa 1850 g
• w komplecie znajdują się wszystkie akcesoria montażowe: kołki, wkręty, wyłączniki sabotażowe, itp.

Prezentowane zdjęcie obudowy z akcesoriami jest poglądowe.

Na zdjęciu pokazana jest profilowana blacha podtrzymująca akumulator, która została zamieniona na mocną podstawę plastikową.

8. AWT682 transformator 230/18/20VAC - 60VA

9. Akumulator 12V / 18Ah

Uwaga!!! -  Najczęściej proponowane akumulatory to marki: MW Power ; IPS o odpowiednich parametrach technicznych,

dlatego na zdjęciu celowo nie jest podana jego marka. Powodem w/w jest duża rotacja akumulatorów, dot. ich aktualnej produkcji i nowych dostaw.

WSZYSTKIE produkty marki SATEL, znajdują się w sąsiednich aukcjach.
