Ламповый усилитель SE 2 X 5 Вт EL84 и ECC83

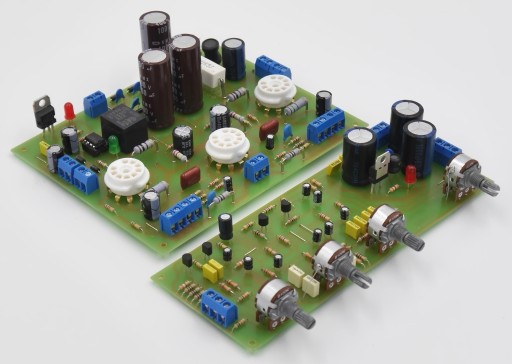

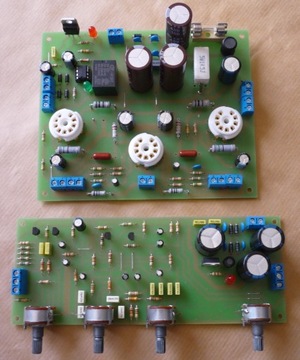

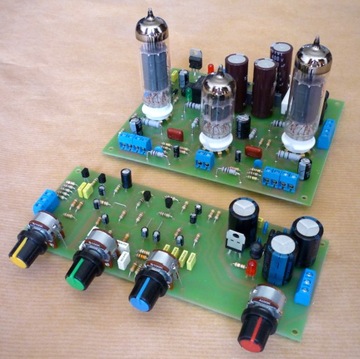

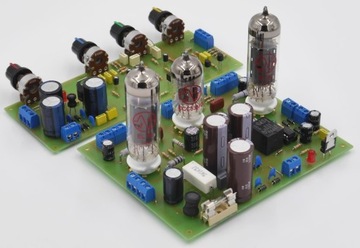

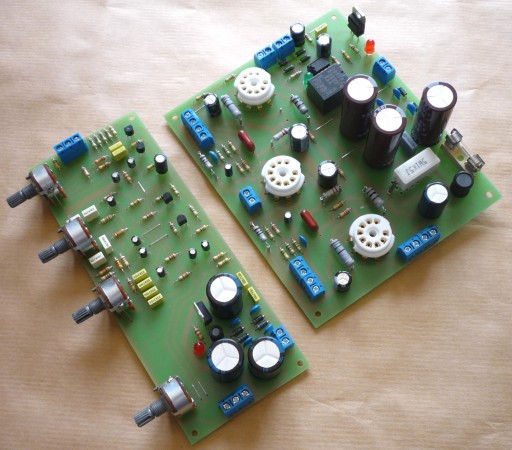

Przedmiotem sprzedaży jest komplet dwóch płytek drukowanych do zbudowania wzmacniacza lampowego. Płytki są sprzedawane bez lamp i pokręteł na potencjometrach widocznych na zdjęciach. Użytkownik sam zdecyduje jakie zastosować. Są różne wykonania lamp i w różnej cenie. Jest też różnica w brzmieniu tych lamp.

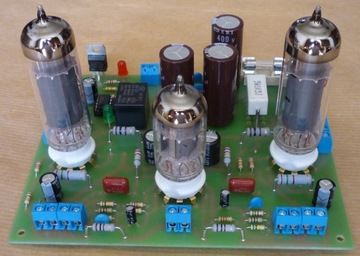

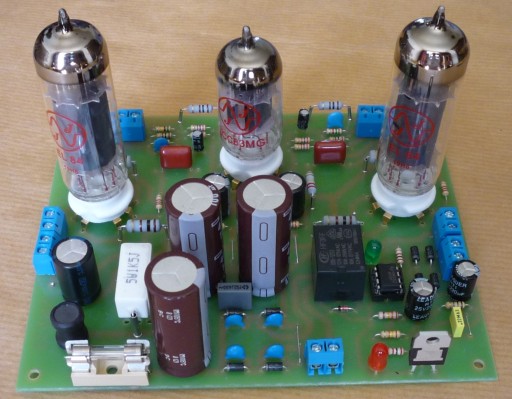

Pierwsza z płytek to zasadniczy wzmacniacz oparty na dwóch lampach EL84 i jednej ECC83. Wzmacniacz pracuje w klasie A.  Nowością jaką wprowadziłem w tym układzie jest zastosowanie ONA czyli opóźnione napięcie anodowe. Układ ONA działa w ten sposób, że załącza napięcie anodowe lamp po około 50 sekundach od włączenia wzmacniacza. Po tym czasie lampy są dostatecznie nagrzane aby włączyć napięcie anodowe. Przy zastosowaniu ONA ich żywotność znacznie się wydłuża. Podstawki do lamp są ceramiczne z pozłacanymi stykami i nóżkami. Zapewnia to niezawodny styk lampa - podstawka co przekłada się na lepszą jakość działania układu.

Płytka ma wymiary 140 x 116 mm. Wzmacniacz generuje moc 5 W na każdym kanale. W odsłuchu moc wzmacniacza wygląda jakby się słuchało wzmacniacza tranzystorowego co najmniej na poziomie 2 x 20 W czy nawet 2 x 25 W.  Jest głośny o wyrazistym ciepłym tonie. Słuchanie muzyki nie męczy uszu. W latach 60-tych i 70-tych ubiegłego wieku bawiono się na prywatkach przy gramofonach "BAMBINO", które miały moc ok. 1 W a jednak były tak głośne, że swobodnie wystarczały w domowych warunkach. Aż chce się powiedzieć - "Gdzie się podziały tamte prywatki?". Moc wzmacniaczy lampowych liczona jest trochę inaczej niż tranzystorowych. Proszę spojrzeć poniżej na moc pobieraną z sieci. Wzmacniacz lampowy pracuje przeciętnie na napięciu 250 - 300 V a wzmacniacz tranzystorowy zazwyczaj w okolicach 30 - 60 V w przypadku sprzętu domowego. Ale są i inne. Np. samochodowe na napięciu 12 - 24 V a z kolei estradowe potrafią wykorzystywać pełne napięcie sieciowe.

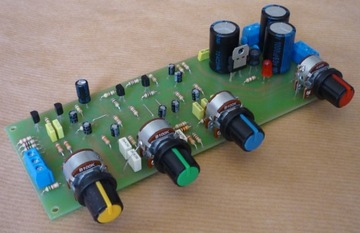

Druga płytka o wymiarach 167 x 65 mm, to przedwzmacniacz z wejściem uniwersalnym i regulacją przy pomocy potencjometrów - balansu, tonów niskich, tonów wysokich i głośności.

Płytki są zmontowane i sprawdzone na przygotowanym do tego tzw. stole probierczym. Kupujący otrzymuje w komplecie w pełni zmontowane i sprawdzone płytki oraz instrukcję jak poprawnie zmontować i uruchomić wzmacniacz. W moim zamyśle było stworzyć takie urządzenie, by było tanie, na wysokim poziomie w swojej klasie, łatwe do wykonania dla przeciętnego elektronika - amatora. Pozostaje kwestia wykonania obudowy zależna od wyobraźni wykonawcy. Spotkałem się z zarzutem, że lampy na płytkach są zamontowane po tej samej stronie co reszta elementów. Nie można w ten sposób eksponować lamp na wierzchu jak to jest zrobione w wielu wzmacniaczach profesjonalnych i amatorskich. Ja to widzę w ten sposób. Czy producenci samochodów umieszczają swoje dzieła sztuki czyli silniki na wierzchu?

W związku z zapytaniami wyjaśniam, iż nie sprzedaję samych "gołych" płytek (bez elementów).

Jako transformator sieciowy zastosowałem transformator TE84/148 natomiast transformatory głośnikowe to TG5/4897 z wyjściem 8 Ohm. Można zastosować również zamienniki. W instrukcji podałem jakie.   Pobór mocy z sieci przy napięciu 230 V jest na poziomie 60 W.

Pozostałe informacje znajdziecie Państwo w instrukcji montażu.

Dołączam serdeczne pozdrowienia dla wszystkich zwolenników urządzeń lampowych.
