Мультипереключатель 9/24 Spacetronik E-Series MS-0924E

Przedmiotem sprzedaży jest:

MS0924E; Multiswitch 9/24 Spacetronik E-Series MS-0924E.

Multiswitch końcowy 9/24 Spacetronik E-Series MS-0924E

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T/T2. Urządzenie umożliwia dystrybucję sygnału satelitarno-naziemnego i podłączenie do 24 gniazd abonenckich RTV-SAT, tunerów satelitarnych, tunerów DVB-T itd...

Do czego podłączyć multiswitch E-Series?

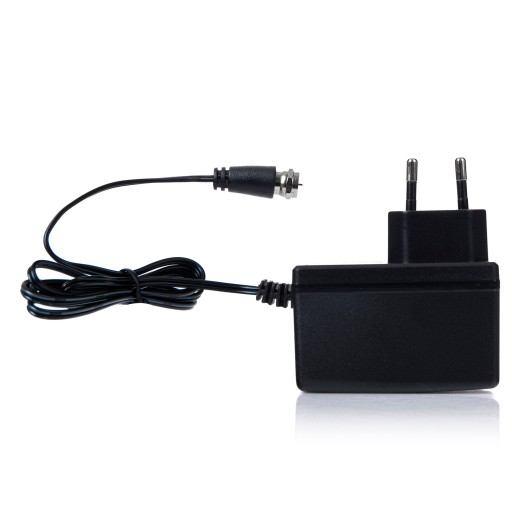

 Multiswitch automatycznie rozpoznaje rodzaj sygnału, jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m lub anteny telewizji naziemnej. Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza, dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia

Gdzie zamontować multiswitch Spacetronik?

 Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

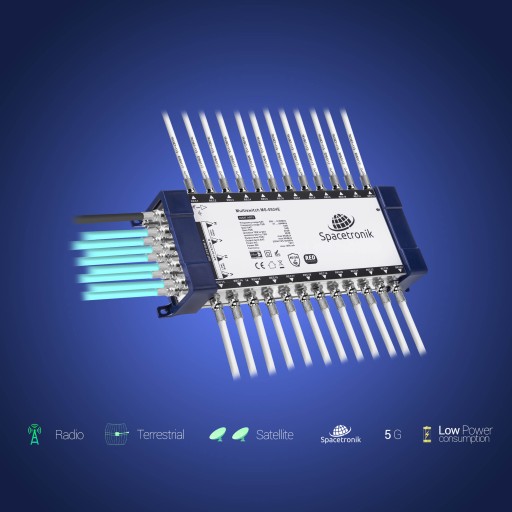

Schemat instalacji

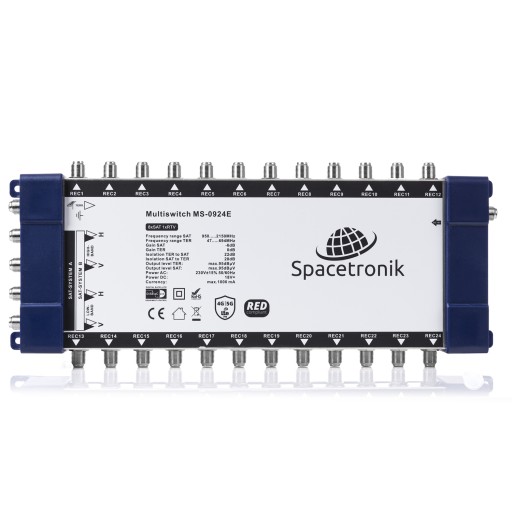

 Instalacja multiswitcha Spacetronik wersji Eco jest banalnie prosta. Po lewej stronie multiswitcha możemy znaleźć 8 wejść sygnału satelitarnego oraz 1 wejście Terriestal. Po prawej stronie znajduje się gniazdo wejściowe zasilania. Pozostałe elementy to wyjścia sygnału zsumowanego - SAT + DVB-T/T2

Co można podłączyć do multiswitch'a?

• dwa wejścia sygnału z konwertera SAT Quattro
• jedno wejście sygnału naziemnego DVB-T/T2
• 24 wyjść sygnału zsumowanego SAT+DVB-T/T2

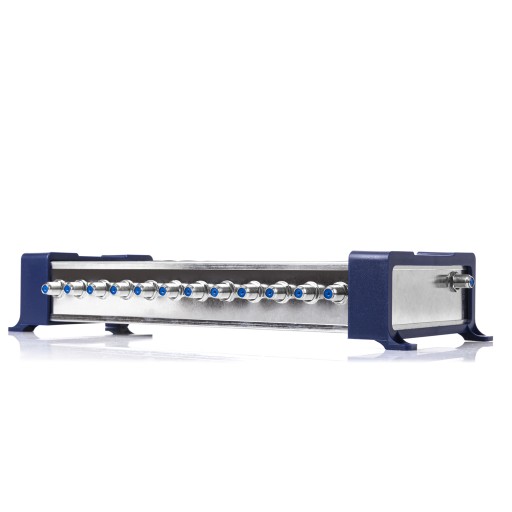

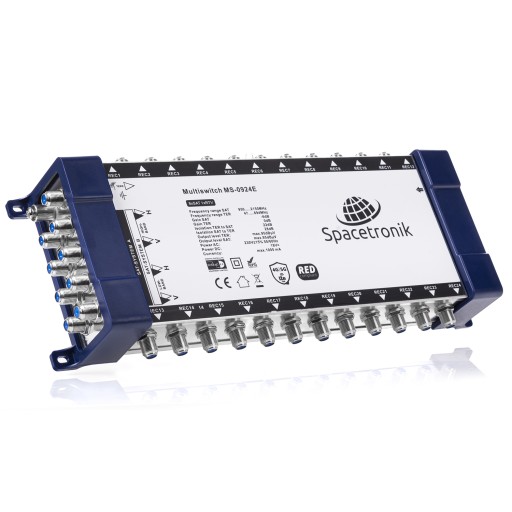

UWAGA! Zdjęcie poglądowe

Specyfikacja techniczna multiswitcha 9/24

• Liczba wejść: 8 SAT, 1 TER
• Liczba wyjść: 24
• Złącza: F żeńskie
• Zakres częstotliwości SAT: 950-2150MHz
• Zakres częstotliwości TER: 47-694MHz
• Zysk SAT: -3 do 6dB
• Zysk TER: -7 do 2dB
• Izolacja TER do SAT: 30dB
• Izolacja SAT do TER: 28dB
• Izolacja separacji polaryzacji H/V: 25dB
• Izolacja out - out TER: 22dB
• Izolacja out - out SAT: 30dB
• Tłumienie odbić SAT wejście: 10dB
• Tłumienie odbić SAT wyjście: 7dB
• Tłumienie odbić TER wejście: 11dB
• Tłumienie odbić TER wyjście: 8dB
• Poziom wyjściowy SAT(IMD3 - 35dB): 100dBµV
• Poziom wyjściowy TER(IMD3 - 60dB): 83dBµV
• Impedancja wejścia / wyjścia: 75Ohm
• Zasilanie: max. 18V
