КОНТРОЛЛЕР DIAMOND ST-07, РЕГУЛЯТОР НАСОСА ГВС

ST-07 (SP-04)

Sterownik pompy C.W.U.

Sterowniki umożliwiają racjonalne i wygodne zarzadzanie domowym systemem centralnego ogrzewania. Inteligentne sterowanie poziomem centralnego ogrzewania i ciepłej wody użytkowej nie tylko zapewnia bezproblemową pracę instalacji, dostosowaną do indywidualnych potrzeb i upodobań, ale także pozwala znacznie zredukować koszty ogrzewania.

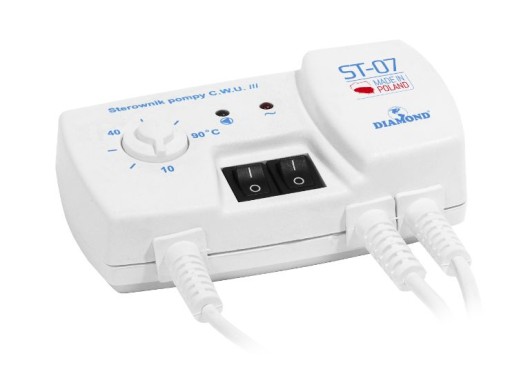

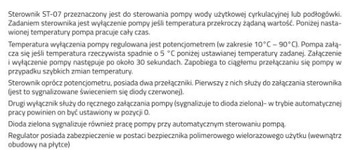

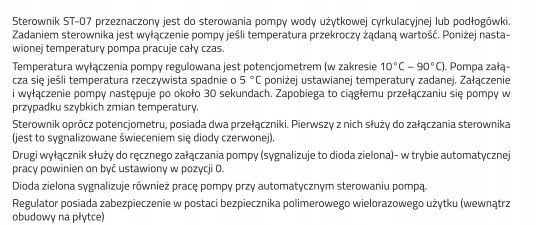

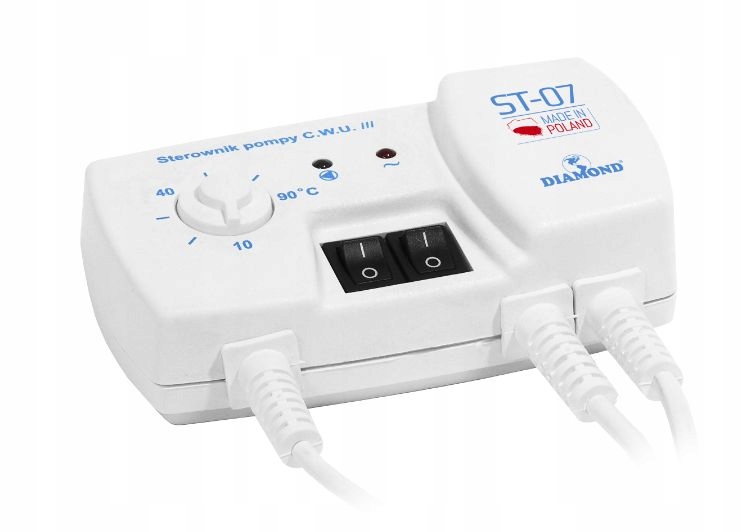

Sterownik ST-07 przeznaczony jest do sterowania pompy wody użytkowej cyrkulacyjnej lub podłogówki. Zadaniem sterownika jest wyłączenie pompy jeśli temperatura przekroczy żądaną wartość. Poniżej nastawionej temperatury pompa pracuje cały czas.

Temperatura wyłączenia pompy regulowana jest potencjometrem w zakresie 10'C-90'C. Pompa załącza się jeśli temperatura rzeczywista spadnie o 5'C poniżej ustawionej temperatury zadanej. Załączenie i wyłączenie pompy następuje po około 30 sekundach. Zapobiega to ciągłemu przełączaniu się pompy w przypadku szybkich zmian temperatury.

Dane techniczne:

• Zakres regulacji temperatury: 10'C-90'C
• Histereza: 5'C
• Napięcie zasilania; 230V/50Hz
• Pobór mocy: <2W
• Temperatura pracy: -10'C - 50'C
• Przekrój przewodów przyłączeniowych: 3x0.75mm
• Długość przewodów czujnika: 1,20 mb
• Prąd obciążenia wejścia: 180W
• Wymiary (szer,wys,dł): 72x50x132
• Stopień ochrony; IP20

Wyposażenie:

• STEROWNIK POMPY C.W.U ST-07 z okablowaniem
• instrukcja obsługi / karta gwarancyjna
• Karta gwarancyjna

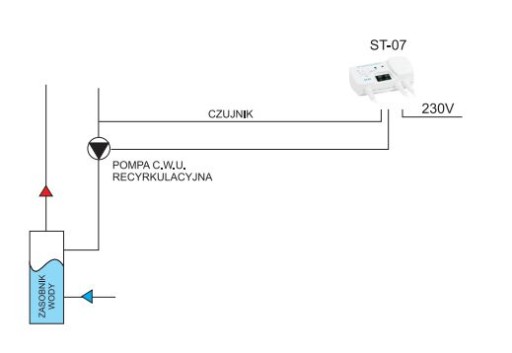

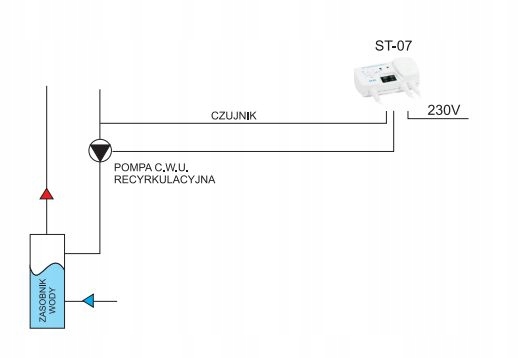

Schemat podłączenia
