МУЛЬТИСВИТЧ 9 ВХОДОВ 16 ВЫХОДОВ LINBOX 9/16 9x16

MULTISWITCH 9 WEJŚĆ 16 WYJŚĆ LINBOX SATELITA

Bogaty wybór markowych multiswichow satelitarnych.

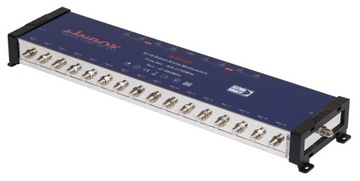

Multiswitch LINBOX 9/16 na 2 satelity z pasywnym torem TV naziemnej

Multiswitch polecany do instalacji na maksymalnie 16 tunerów z 2 satelit np Hotbird i Astra

Cechy wyróżniające:

• wejścia: 2x4 z konwertera quatro, 1 naziemna DVB-T,
• wyjścia: 16 do tunerów SAT,
• pasywny tor FM/DVB-T
• zakres częstotliwości wejściowych : dla wejść satelitarnych LNB : 950 - 2150 MHz,
• zakres częstotliwości wejściowych : dla wejścia z anteny naziemnej DVB-t: 47 - 862 MHz,
• zakres częstotliwości dla wyjść do gniazd końcowych : 47-2150 MHz,
• tłumienie w paśmie SAT (950-2150 MHz) : -6 dB, tłumienie w paśmie TER (47-862 MHz) : -4 dB,
• poziom sygnału wychodzącego : RTV ok. 85 dBuV ; SAT ok. 100 dBuV , izolacja, separacja pomiędzy wyjściami około 25-30 dB,
• zasilanie : 18 V 3A DC z zewnętrznego zasilacza 90-240 V(AC), 40-60 Hz,
• multiswitch współpracuje z konwerterami typu Quattro, oraz antenami telewizji naziemnej,
• multiswitch automatycznie rozpoznaje rodzaj sygnału (pasmo, polaryzacja) jaki ma być przekazywany do poszczególnych tunerów,
• urządzenie przystosowane jest do pracy wewnątrz pomieszczeń (strych, korytarz, piwnica, ect.), temperatura pracy od 0 do +55 oC

Zasilacz

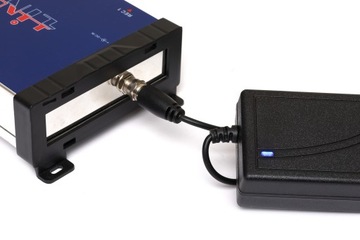

W zestawie zasilacz 18V 3A z końcówką typu F. Świecąca dioda na zasilaczu świadczy o prawidłowym zasilaniu multiswitcha.

Multiswitch posiada 9 wejść i 16 wyjść.

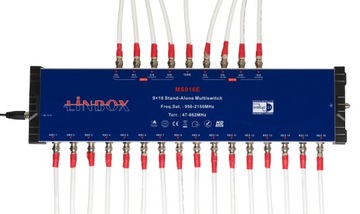

W górnej części multiswitcha jest 9 wejść do podłączenia sygnału z 2 satelity (SAT A oraz SAT B) oraz z anteny naziemnej. Cztery wejścia do podłączenia konwertera quattro są oznaczone odpowiednio V/L, H/L, V/H, HH. należy je podłączyć pod tak samo oznaczone wyjścia w konwerterze. Środkowe wejście oznaczone TERR. służy do podłączenia sygnału z anteny naziemnej.

Wyjścia multiswitcha.

W dolnej części multiswitch posiada 16 wyjść do podłączenia maksymalnie 16 tunerów satelitarnych czy naziemnych. Jeśli odbiornik posiada funkcję nagrywania to należy podłączyć do niego 2 przewody z multiswitcha. Wówczas możemy podpiąc maksymalnie do 8 takich odbiorników.

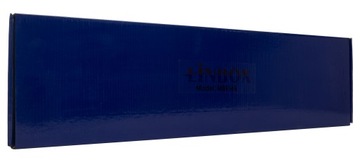

Całość zapakowana jest w niebieski karton.

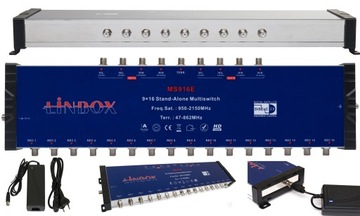

W komplecie otrzymujesz:

• multiswitch 9/16
• zasilacz 18V 3A
• kabel zasilający
