ПРЯМОЙ РАЗЪЕМ BB M20x1,5-M18x1,5 ГИДРОЛИДЕР

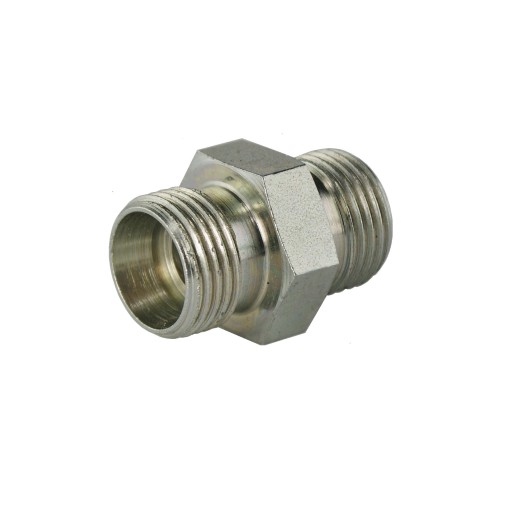

ZŁĄCZE HYDRAULICZNE PROSTE BB 20/18

Produkcja:

Hydrolider, symbol: 1.60.00.024

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu M20x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 19,6 - 19,9

Średnica wewnętrzna [mm]: 18,2 - 18,6

Średnica gwintu M18x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Średnica wewnętrzna [mm]: 16,2 - 16,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu: 10mm

Gwint z jednej strony: zewnętrzny metryczny 20x1.5

Gwint z drugiej strony: zewnętrzny metryczny 18x1.5

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny

Materiał:

 stal spawalna, galwanizowana odporna na korozję
