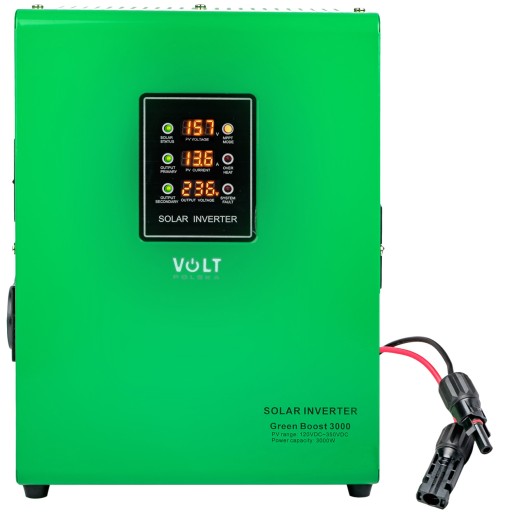

СОЛНЕЧНЫЙ ИНВЕРТОР ЗЕЛЕНЫЙ BOOST 3000 ДЛЯ НАГРЕВАТЕЛЯ

PRZETWORNICA SOLARNA MPPT

DO GRZANIA WODY

GREEN BOOST 3000

OPIS PRODUKTU:

Przetwornica solarna do grzania wody, bojlera GREEN BOOST MPPT-3000 służy do zasilania urządzeń grzewczych bezpośrednio z paneli solarnych PV.

System jest bardzo prosty oraz funkcjonalny. Wymagane jest od 4 do 9 klasycznych paneli PV (250W - 400W) które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 120 V do 350 V.

W jaki sposób działa przetwornica GREEN BOOST MPPT 3000?

Prąd stały wytwarzany na panelach, który nie nadaje się do bezpośredniego zasilania urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można zasilać urządzenia grzewcze.

ZALETY PRODUKTU:

Green Boost pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. Jeden z nich będzie nagrzewany jako pierwszy.

Drugi bojler będzie nagrzewany w sytuacji kiedy termostat pierwszego bojlera przerwie pobór energii.

Dzięki zastosowaniu technologii MPPT przetwornica automatycznie dostosuje się do mocy bojlera, w celu zoptymalizowania poboru energii z paneli fotowoltaicznych

Jakie urządzenia zasila przetwornica solarna GREEN BOOST MPPT?

• Bojlery elektryczne
• Grzejniki
• Grzałki elektryczne
• Maty elektryczne
• Ogrzewanie podłogowe

DANE TECHNICZNE:

• Moc maksymalna: 3000W

• Zakres napięcia z paneli: 120VDC ~ 350VDC

• Zakres napięcia wyjściowego: 120 - 245VAC/50Hz

• Rodzaj napięcia wyjściowego: modyfikowana sinusoida

• Częstotliwość napięcia wyjściowego: 50Hz

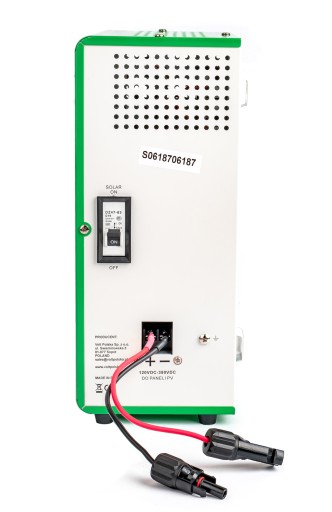

• Rodzaj zasilania (wejściowe): MC4 (żeńskie-męskie)

• Gniazdo wejściowe: 2szt.

• Zabezpieczenia przeciążeniowe/zwarciowe/nadnapięciowe: tak

• Zabezpieczenie przed przegrzaniem: 100°C

• Temperatura pracy: 25°C ÷ 55°C

• Sprawność: >94%

• Chłodzenie: aktywne

• Stopień ochrony: IP21

• Wymiary: 345x215x120mm

• Waga: 2,7kg

UŻYTKOWANIE PRZETWORNICY

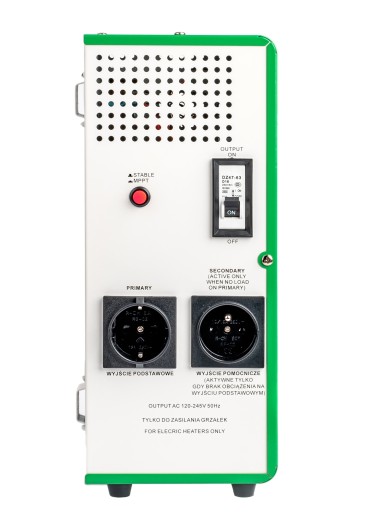

Przetwornica Green Boost 3000 posiada 2 gniazda zasilania sieciowego typu E. Oznaczone odpowiednio 1 i 2.

Po podłączeniu napięcia z instalacji PV (120V - 350V) przetwornica sprawdzi obecność odbiorników.

W przypadku podłączenia dwóch odbiorników rezystancyjnych w pierwszej kolejności zasilane będzie urządzenie podłączone do gniazda „1”.

Kiedy przestanie ono pobierać energię przetwornica przełączy się na zasilanie gniazda „2”. J

eśli jednak ponownie pojawi się obciążenie na gnieździe „1” urządzenie automatycznie przerwie zasilanie wyjścia „2” i rozpocznie zasilanie wyjścia „1”.

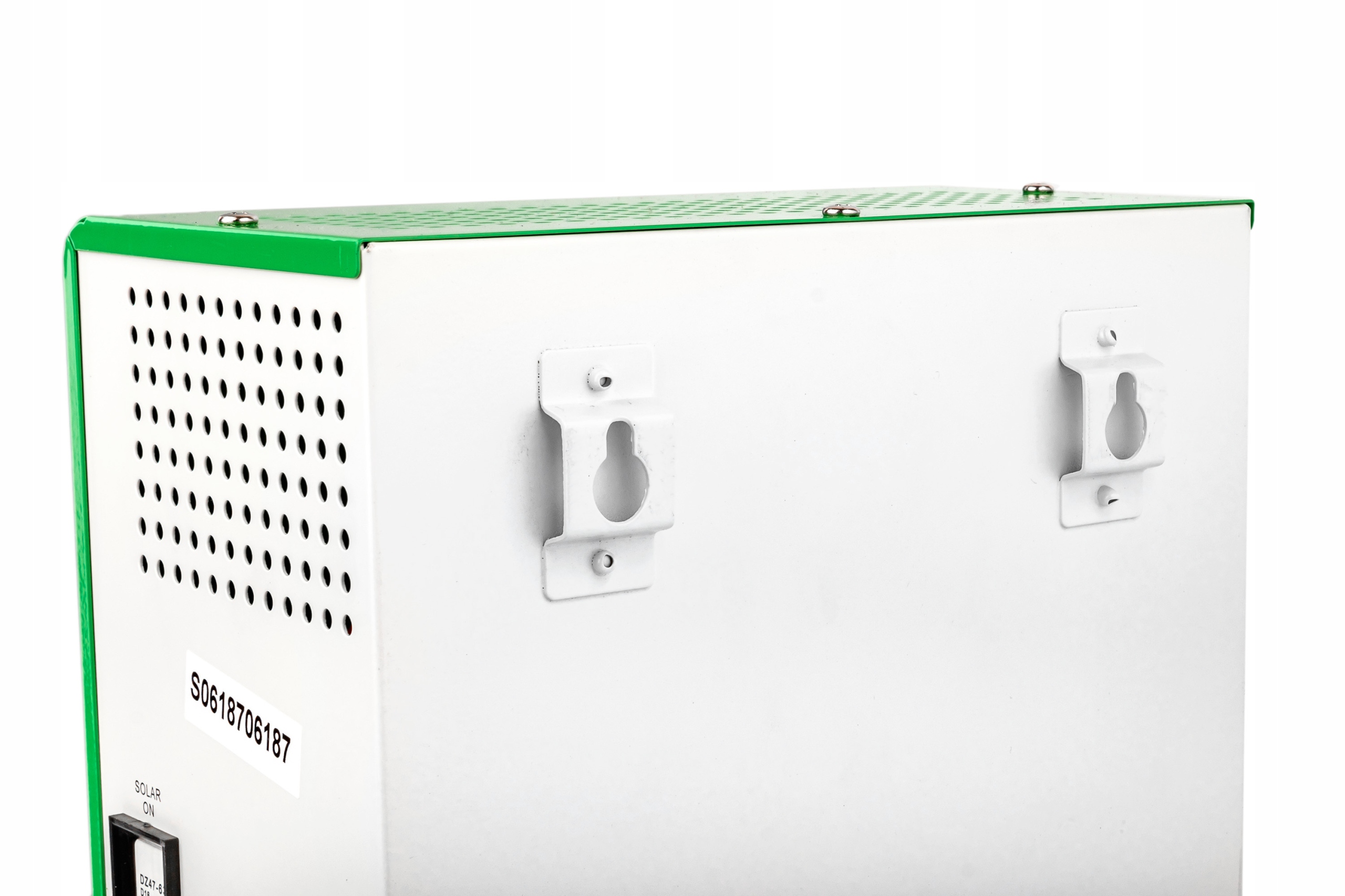

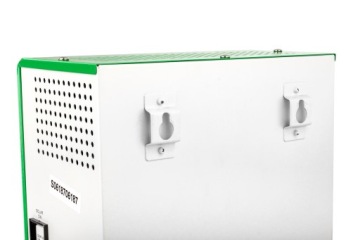

MOŻLIWOŚĆ POWIESZENIA URZĄDZENIA NA ŚCIANIE

(kołki w zestawie)

POGLĄDOWY SCHEMAT I ZASADA DZIAŁANIA

(grafika od producenta)
