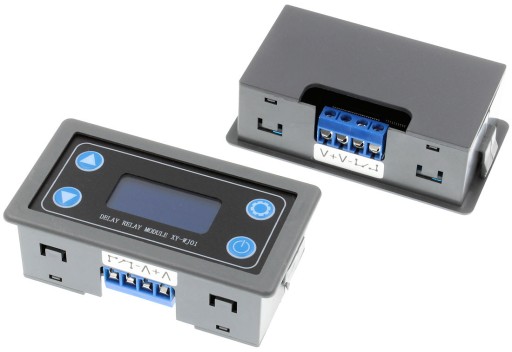

XY-WJ01 Реле таймера с таймером

Przekaźnik Timer XY-WJ01 z układem czasowym

Moduł XY-WJ01 wyposażony w wyświetlacz LCD posiada 9 trybów pracy (P1 do P9). Umożliwia wyłączenie, odcięcie zasilania po zmianie poziomu napięcia z wysokiego na niski i odwrotnie oraz zmianę amplitudy sygnału. Czas wyłączenia jest może być regulowany z poziomu urządzenia. Przekaźnik umożliwia awaryjne odłączenie zasilania podłączonego obciążenia, w celu zapewnienia oszczędności energii, po 5 minutach bezczynności następuje wyłączenie podświetlenia. Po odłączeniu zasilania wszystkie parametry są automatycznie zapisywane. Przekaźnik posiada możliwość komunikacji z UART.

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Specyfikacja:

• Stan: Nowy
• Moduł opóźnionego wyłączenia z odliczającym układem czasowym
• Napięcie zasilania: 6V - 30VDC
• Poziom sygnału wyzwalający trigger - stan wysoki: 3V - 24V
• Poziom sygnału wyzwalający trigger - stan niski: 0V - 0,2V
• Max. obciążenie styków przekaźnika: 30V 5A DC / 230V 5A AC
• Pobór prądu: 50mA (w czasie pracy)
• Żywotność przekaźnika: do 100 000 przełączeń
• Temperatura pracy: -40°C ~ 85°C
• Regulacja opóźnienia: od 0,01s do 9999 minut
• Komunikacja z komputerem przez UART
• Wbudowany wyświetlacz LCD
• Funkcja zatrzymania awaryjnego
• Oszczędność energii: po 5 minutach bezczynności następuje automatyczne wyłączenie wyświetlacza
• Automatyczny zapis parametrów po zaniku zasilania
• Izolacja galwaniczna – transoptor
• Płytka drukowana wykonana z wysokiej klasy materiałów
• Parametry OP/CL/LOP można ustawiać indywidualnie
• Obudowa panelowa do umieszczenia w otworze 40mm x 73mm
• Wymiary: 79mm x 43mm x 27mm

Ustawienie timera:

Za pomocą przycisku "POWER" zmieniamy pozycję kropki/przecinka, aby ustawić szeroki zakres czasu.

• XXXX Zakres czasowy: 1 sek. ~ 9999 sek

W przypadku, kiedy nie świeci się żadna kropka (XXXX) to czas ustawiany jest w sekundach - 0- 9999sek.

• XXX.X Zakres czasowy: 0,1 s ~ 999,9 s

W przypadku, kiedy świeci się jedna kropka (XXX.X) wtedy ustawiamy dziesiąte części sekundy

• XX.XX Zakres czasowy: 0,01 s ~ 99,99 s

Jeżeli kropka wyznacza nam setne części sekundy (XX.XX) to ustawiamy od 10 milisekund do 99 sekund.

• X.X.X.X Zakres czasowy: 1min ~ 9999min

Jeżeli świecą się 3 kropki (X.X.X.X) wtedy ustawiamy minuty od 1 do 9999min.

Na przykład, jeśli chcesz ustawić OP-czas załączenia przekaźnika, na 4,5 sekundy, przenieś przecinek na pozycję (XXX.X), czas na wyświetlaczu LCD 004.5

Opis skrótów:

OP - czas załączenia przekaźnika

CL - czas rozłączenia przekaźnika

LP - liczba powtórzeń od 1 do nieskończoności

„----” - nieskończona liczba cykli

Ustawienia parametrów:

• Wciśnij i przytrzymaj klawisz SET, aby przejść do interfejsu ustawień,
• Za pomocą przycisków UP/DOWN ustaw tryb pracy,
• Aby wprowadzić ustawienia parametrów systemu i wybrać tryb pracy należy krótko wcisnąć przycisk SET
• Żeby przełączyć parametry systemowe, które mają zostać zmodyfikowane w interfejsie ustawiania parametrów systemowych naciśnij przycisk SET
• Wciśnij i przytrzymaj przycisk UP/DOWN, żeby je zmodyfikować Uwaga: Krótkie naciśnięcie SET w trybie P0 ~ P3 / P8 / P9 jest nieprawidłowe
• W interfejsie modyfikacji parametrów OP / CL, krótko naciśnij POWER/PAUSE/TRIGGER, aby przełączyć jednostkę czasową (1s / 0,1s / 0,01s / 1min),
• Aby zapisać ustawienia parametrów i wyjść z interfejsu ustawień naciśnij i przytrzymaj przycisk SET przez ponad 3 sekundy

Opis trybów pracy:

• P0 Przekaźnik wyłączony, po wyzwoleniu sygnału załącza się na czas OP. Ponowne wyzwolenie sygnału na nic nie wpływa.
• P1 Przekaźnik wyłączony, po wyzwoleniu sygnału załącza się na czas OP. Ponowne wyzwolenie sygnału resetuje licznik OP.
• P2 Przekaźnik wyłączony, po wyzwoleniu sygnału załącza się na czas OP. Ponowne wyzwolenie sygnału wyłącza przekaźnik.
• P3 Przekaźnik domyślnie załączony, po wyzwoleniu sygnału rozłącza na czas CL. Ponowne wyzwolenie sygnału na nic nie wpływa.
• P4 Przekaźnik wyłączony, po wyzwoleniu sygnału załącza się na czas OP, następnie rozłącza przekaźnik na czas CL. Ponowne wyzwolenie sygnału w czasie OP przerywa odliczanie i wyłącza przekaźnik, tak samo w czasie CL.
• P5 Po wyzwoleniu zasilania przekaźnik rozłączony, po wyzwoleniu sygnału rozłącza na czas CL, ponownie załącza na czas OP, całość powtarza ilość LP. Ponowne wyzwolenie sygnału przerywa operacje. Przekaźnik załączony.
• P6 Po wyzwoleniu zasilania przekaźnik wykonuje program: załącza się na czas OP, następnie rozłącza przekaźnik na czas CL. Całość wykonuje LP ilość razy. Nie reaguje na sygnał.
• P7 Po wyzwoleniu zasilania przekaźnik wykonuje program: rozłącza przekaźnik na czas CL, załącza przekaźnik na czas OP i pozostaje w tej pozycji. Całość wykonuje LP ilość razy. Nie reaguje na sygnał.
• P8 Przekaźnik wyłączony, po wyzwoleniu sygnału załącza się na czas OP, po czym rozłącza. Ponowne wyzwolenie sygnału resetuje licznik odliczania OP.
• P9 Przekaźnik załączony, po wyzwoleniu sygnału rozłącz na czas CL, po czym znów załącza. Ponowne wyzwolenie sygnału resetuje licznik odliczania CL.

Schemat: DC 6.0 - 30V Wiring Diagram do sterowania odbiornikiem zasilanym tym samym napięciem co przekaźnik

Schemat: AC 220V Wiring Diagram - do sterowania odbiornikiem zasilanym niezależnie od przekaźnika z sieci 220-230V AC

Komunikacja z komputerem przez UART, funkcje odczytu i zapisu parametrów:

• UART: 9600,8,1
• CMD
• FUNKCJA
• READ
• Odczyt parametrów
• OP:xxxx    1s
• OP:xxx.x   0.1s
• OP:xx.xx   0.01s
• OP:x.x.x.x 1 min
• CL:xxxx     1s
• CL:xxx.x    0.1s
• CL:xx.xx    0.01s
• CL:x.x.x.x  1 min
• LP:xxxx Ilość cykli
• START STOP (P0~P7 Aktywne)
• START STOP (P0~P7 Aktywne)
• PX Ustawienie trybu pracy (P0~P9)
