Измеритель расхода масла 26 л/мин 22,4 бар H630-107 HEDLAND

PRZEPŁYWOMIERZ ZE SKALĄ DO POMIARU PRZEPŁYWU OLEJU

Produkcja:

Oryginalny produkt marki Hedland, symbol: 1.54.00.010

Łatwe w instalacji, odporne na wstrząsy, pracujące w dowolnym położeniu z dokładnością do 5% ciśnieniowe przepływomierze, przeznaczone do pomiaru przepływu oleju w układach hydraulicznych o przepływie w zakresie od 4 do 26L/min.

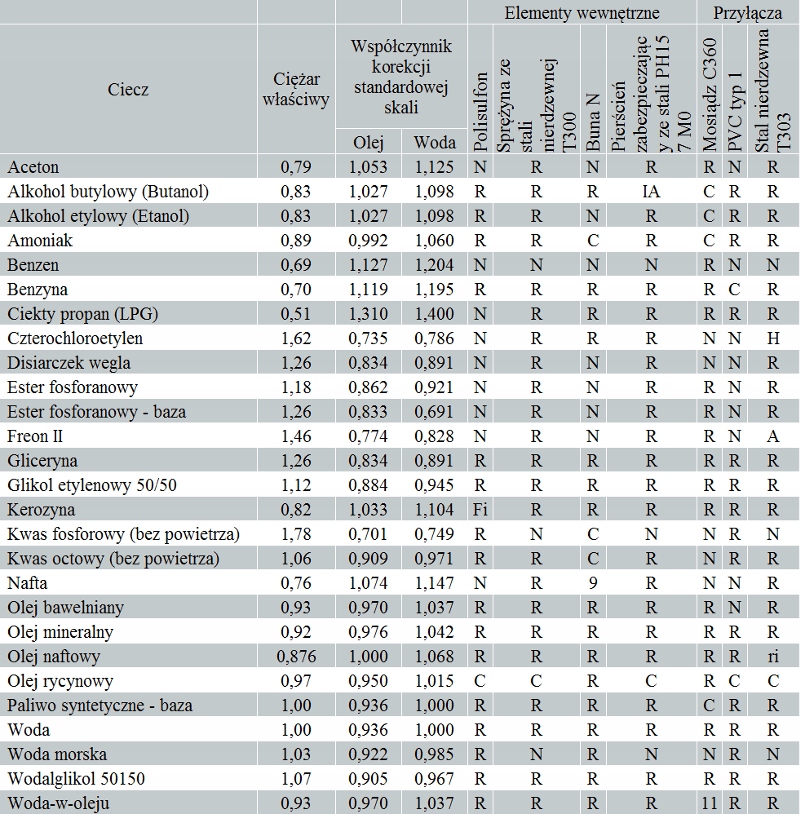

Przepływomierz może być również stosowany do pomiaru przepływu innych cieczy. Tabela wyboru i konwersji (współczynnika korekcji standardowej

skali) dla danego medium znajduje się poniżej. Przy wykorzystaniu przepływomierza olejowego dla innego medium każdorazowo należy przeliczyć

przepływ, zgodnie z poniższa tabela. W tabeli zawarta jest informacja, dla których mediów dany przepływomierz jest Rekomendowany (R),

Nierekomendowany (N) lub zalecany jest kontakt z fabryką (C).

ZASADA DZIAŁANIA:

Przepływomierze o zmiennym przekroju. Precyzyjnie ukształtowana ostrokrawędziowa kryza (1) umieszczona w zespole tłoka (2), tworzy pierścieniowy otwór wraz ze stożkiem pomiarowym (3). Przepływ cieczy przez przepływomierz wytwarza różnicę ciśnień na kryzie, przesuwając tłok w kierunku przeciwnym do działania sprężyny (4). Tłok porusza się precyzyjnie i bezpośrednio proporcjonalnie do natężenia przepływu. Skalibrowana sprężyna działa przeciwstawnie do kierunku przepływu. Ta sprężyna zmniejsza czułość na lepkość i umożliwia montaż przepływomierza w dowolnej pozycji, nawet odwróconej. Natężenie przepływu jest odczytywane poprzez obserwowanie czerwonej linii wskaźnika przepływu (5) na tłoku w odniesieniu do skalibrowanej skali numerycznej, umieszczonej na zewnętrznej powierzchni przezroczystego korpusu przepływomierza.

PRACA W DOWOLNEJ POZYCJI:

Unikalna konstrukcja ze sprężyny liniowego przepływomierza o zmiennym przekroju umożliwia montaż przepływomierza w dowolnej pozycji bez pogorszenia dokładności pomiaru. Może być montowany poziomo lub pionowo, lub z opcjonalnie odwróconą skala, co daje możliwość monitorowania przepływu z góry na dół.

ŁATWA DO ODCZYTU SKALA:

Ten przepływomierz jest najbardziej czytelnym produktem w swojej klasie. Jasno kolorowa skala przepływu (6) posiada pogrubione, łatwe w odczycie cyfry i podziałki. Dzięki zwiększonej rozdzielczości praktycznie wyeliminowany jest błąd paralaksy towarzyszący konkurencyjnym przepływomierzom z bezpośrednim odczytem.

SOLIDNA KONSTRUKCJA:

Przepływomierz w zestawie z przyłączami, skonstruowany z wysoce odpornego polisulfonu, zawiera minimalną ilość części ruchomych, zapewniając rzetelne, bezawaryjne wskazywanie natężenia przepływu szerokiego zakresu cieczy.

DOKŁADNOŚĆ I POWTARZALNOŚĆ:

Dokładność przepływomierza mieści się w zakresie ±5% pełnej skali podczas pomiaru cieczy o lepkości i ciężarze właściwym do cieczy użytych do kalibracji. Powtarzalność w zakresie ±1% Jest to szczególnie ważne w cyklicznych aplikacjach, gdzie wymagane są stałe odczyty.

TEMPERATURA I CIŚNIENIE PRACY:

Maksymalna temperatura pracy to 121°C (250°F).

Maksymalne ciśnienie pracy to 22,4 bar/325 psi.
