Модуль дисплея Waveshare E-Ink с диагональю 2,9 дюйма

Waveshare moduł wyświetlacza E-Ink 2,9" 296 x 128 px

Opis

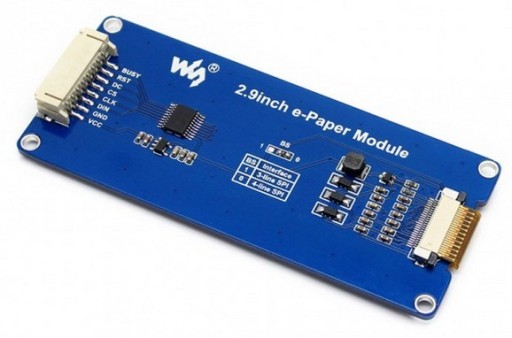

Moduł wyświetlacza wykonanego w technologii E-Ink (ePapier) o przekątnej 2,9" i rozdzielczości 296 x 128 pikseli. Moduł posiada wbudowany kontroler komunikujący się za pośrednictwem interfejsu SPI. Umożliwia wyświetlanie czarno-białego obrazu. Technologia wykonania wyświetlacza charakteryzuje się bardzo małym poborem energii. Zasilanie wyświetlacza konieczne jest jedynie do zmiany zawartości ekranu, odświeżenia. Idealnie sprawdzi się w aplikacjach, które wymagają długiego czasu pracy na baterii. Dodatkowo wyświetlacz charakteryzuje się dużymi kątami widzenia, powyżej 170°, co sprawia że idealnie nada się do zastosowań przemysłowych w urządzeniach kontrolno-pomiarowych o wolnych zmianach wartości mierzonej wielkości.

Cechy

• Wyświetlacz nie posiada podświetlenia dzięki czemu obraz utrzymuje się długo po wyłączeniu zasilania
• Bardzo niski pobór energii, energia potrzebna jest jedynie do odświeżenia zawartości ekranu
• Szerokie wsparcie deweloperskie, instrukcja użytkowania, zasoby programistyczne w postaci schematu płytki sterownika, przykłady na Raspberry Pi, Arduino i STM32

Właściwości

• Rozmiar: 2,9 cala
• Rozdzielczość: 296 x 128 pikseli
• Rozmiar plamki: 0,138 x 0,138 mm
• Interfejs komunikacyjny: SPI (3 i 4 przewodowy)
• Wyświetlane kolory: czarny, biały
• Skala szarości: 2
• Czas odświeżenia całego ekranu: 2 sekund
• Czas częściowego odświeżenia ekranu: 0,3 sekundy
• Moc potrzebna do odświeżenia ekranu: 26,4 mW (typowa)
• Moc w trybie czuwania: < 0,017 mW
• Kąty widzenia: > 170°
• Napięcie pracy: 3,3 V
• Rozmiar wyświetlanego obrazu: 66,89 x 29,05 mm
• Wymiary zewnętrzne: 89,5 x 38 mm

W zestawie

• Moduł wyświetlacza E-Ink 2,9" 296 x 128 pikseli
• Przewód połączeniowy (8 żyłowy z wtyczką PH2.0) o długości 20 cm
