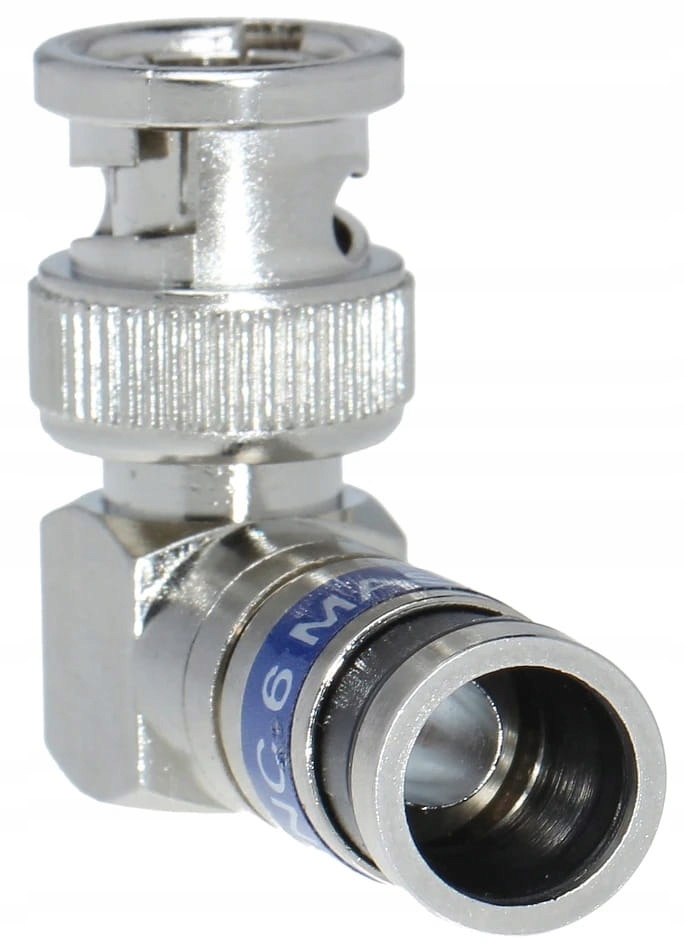

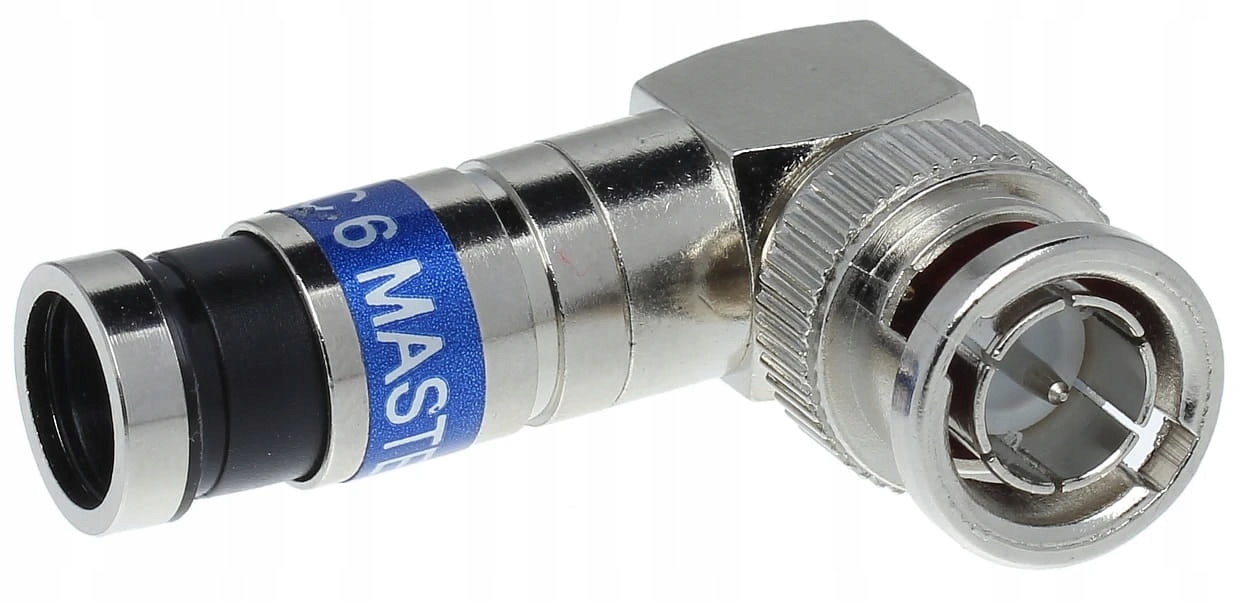

Разъем углового сжатия BNC 6 MASTER

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne kątowe BNC 6 MASTER przeznaczone jest na kable:

RG-6 Cu

RG-6 Cu PE

Cechy wyróżniające

szerokie pasmo pracy,

możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),

bardzo małe tłumienie w całym paśmie pracy,

znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,

bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,

poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,

wymiarowo dopasowane jest do przewodów typu RG-6,

konstrukcja tego złącza chroniona jest licznymi patentami.

DANE TECHNICZNE:

Impedancja [Ω]: 75

Zakres częstotliwości [MHz]: 5-2400

Typ złącza: BNC kątowe (wtyk)

Wielkość [mm]: 8

Rodzaj montażu: kompresja wzdłużna

Lutowane: NIE

Montaż w obudowie: NIE

Materiał: Mosiądz 360

Montaż zewnętrzny: TAK

Przygotowanie przewodu [mm]: 5 - żyła centralna, 4.5 - dielektryk, 4.5 - ekran
