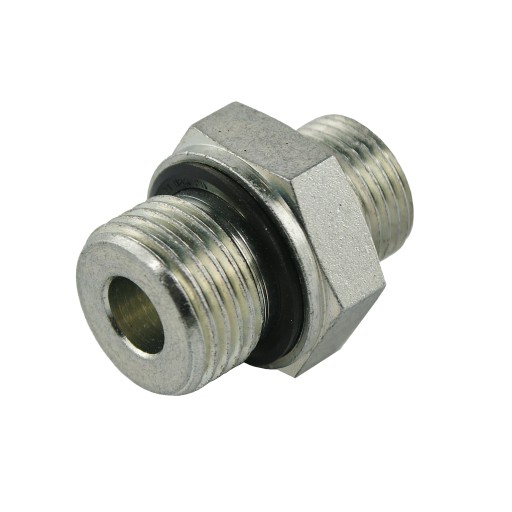

ПРЯМОЕ СОЕДИНЕНИЕ ED BB G1 1/4 - ГИДРОЛИДЕР M27x2

PRZYŁĄCZE HYDRAULICZNE PROSTE BB 1.1/4" - 27

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.15.003

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przyłącze z uszczelnieniem gumowym, wkręcane w korpus np. pompy, cylindra, rozdzielacza itp. Łączy główne podzespoły układu hydraulicznego z przewodami hydraulicznymi.

Strona przeznaczona do wkręcenia w korpus posiada uszczelkę ED, w tym miejscu nie jest wymagane stosowanie dodatkowych uszczelnień.

Druga strona przeznaczona do przykręcenia przewodu, kolanka lub innej złączki. Uszczelnienie następuje przy dokręcaniu na stożku zaciskowym samo uszczelniającym. W tym miejscu również nie jest wymagane stosowanie dodatkowych uszczelnień.

Przyłącze przeznaczone wyłącznie do wkręcania w korpus. Nie nadaje się do łączenia dwóch przewodów. Do tego służą złącza, które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu BSP 1.1/4" mierzona suwmiarką:

• Średnica zewnętrzna [mm]: 41,5 - 41,9
• Średnica wewnętrzna [mm]: 39,0 - 39,5

Średnica gwintu M27x2 mierzona suwmiarką:

• Średnica zewnętrzna [mm]: 26,6 - 26,9
• Średnica wewnętrzna [mm]: 24,6 - 25,0

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Średnica nominalna przelotu: 16mm

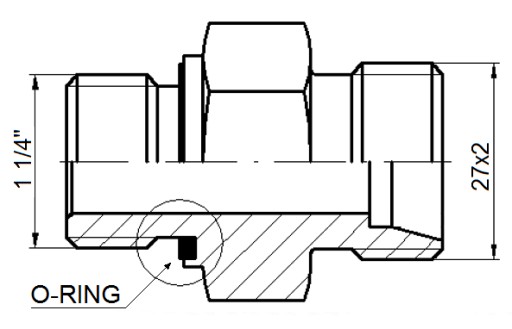

• Gwint od strony korpusu: zewnętrzny calowy BSP 1.1/4"
• Gwint od strony przewodu: zewnętrzny metryczny 27x2
• Wersja przyłącza: lekka
• Ciśnienie nominalne: 180bar
• Ciśnienie maksymalne: 230bar
• Typ cieczy: olej hydrauliczny

Materiał:

• Stal spawalna, galwanizowana odporna na korozję
