ПРЯМОЙ ГИДРАВЛИЧЕСКИЙ СОЕДИНИТЕЛЬНЫЙ НИППЕЛЬ 3/8 - 18 ГИДРОЛИДЕР

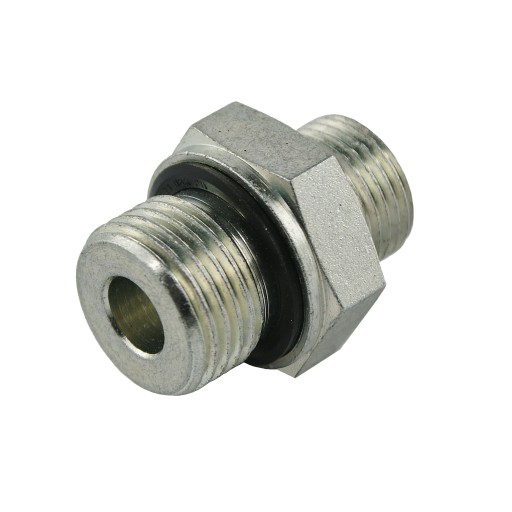

PRZYŁĄCZE HYDRAULICZNE PROSTE BB 3/8" - 18

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.11.009

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Przyłącze z uszczelnieniem gumowym, wkręcane w korpus np. pompy, cylindra, rozdzielacza itp. Łączy główne podzespoły układu hydraulicznego z przewodami hydraulicznymi.

Strona przeznaczona do wkręcenia w korpus posiada uszczelkę ED, w tym miejscu nie jest wymagane stosowanie dodatkowych uszczelnień.

Druga strona przeznaczona do przykręcenia przewodu, kolanka lub innej złączki. Uszczelnienie następuje przy dokręcaniu na stożku zaciskowym samo uszczelniającym. W tym miejscu również nie jest wymagane stosowanie dodatkowych uszczelnień.

Przyłącze przeznaczone wyłącznie do wkręcania w korpus. Nie nadaje się do łączenia dwóch przewodów. Do tego służą złącza, które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu BSP 3/8" mierzona suwmiarką:

• Średnica zewnętrzna [mm]: 16,3 - 16,6
• Średnica wewnętrzna [mm]: 14,9 - 15,4

Średnica gwintu M18x1.5 mierzona suwmiarką:

• Średnica zewnętrzna [mm]: 17,6 - 17,9
• Średnica wewnętrzna [mm]: 16,2 - 16,6

Dane techniczne:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Średnica nominalna przelotu: 7mm
• Gwint od strony korpusu: zewnętrzny calowy BSP 3/8"
• Gwint od strony przewodu: zewnętrzny metryczny 18x1.5
• Wersja przyłącza: lekka
• Ciśnienie nominalne: 180bar
• Ciśnienie maksymalne: 230bar
• Typ cieczy: olej hydrauliczny

Materiał:

• Stal spawalna, galwanizowana, odporna na korozję
