3.7inch e-Paper HAT - moduł z wyświetlaczem e-Paper 3,7" 480x280 dla Raspberry Pi

Opis

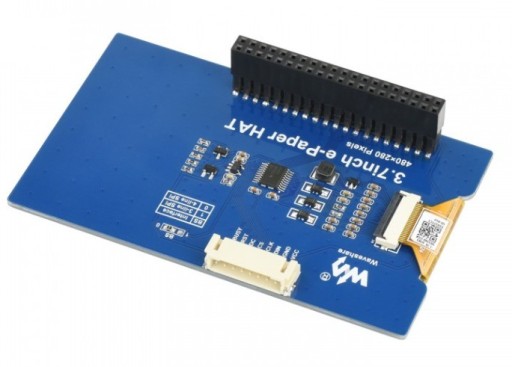

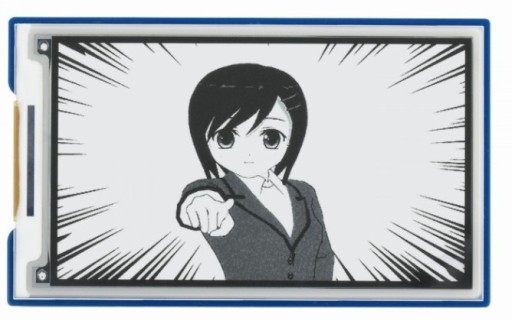

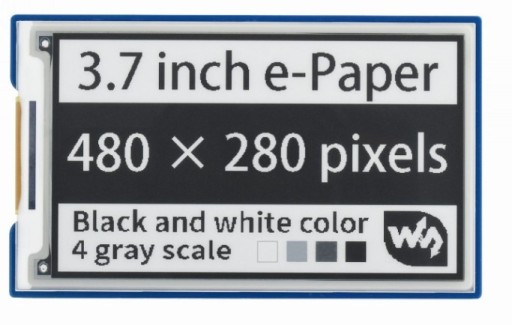

Moduł z wyświetlaczem e-Paper o przekątnej 3,7" i rozdzielczości 480x280 px. Ma możliwość wyświetlania treści z czterostopniową skalą szarości w kolorze czarnym i białym oraz funkcję częściowego odświeżania. Wbudowany kontroler realizuje komunikację za pomocą interfejsu SPI. Wyświetlacze tego typu cechują się wysokim kontrastem wyświetlanego obrazu i pobierają prąd tylko w przypadku zmiany wyświetlanej treści. Moduł ma wbudowany konwerter poziomów napięć i jest kompatybilny z systemami 3,3 V oraz 5 V. Płytka ma gniazdo pozwalające na podłączenie wyświetlaczado Raspberry Pi przez złącze 40-pinowe. Na stronie Wiki dostępne jest wsparcie w postaci przykładów użycia z Raspberry Pi, Jetson Nano, Arduino, STM32.

Właściwości

• Przekątna 3,7"
• Rozdzielczość: 480x280 px
• Interfejs: SPI
• Wielkość plamki: 0,169 × 0,169 mm
• Kolor wyświetlacza: czarny, biały
• Skala szarości: 4
• Czas pełnego odświeżania: 3 s
• Czas częściowego odświeżania: 0,3 s
• Moc odświeżania: 50 mW (typ.)
• Pobór prądu w trybie czuwania: <0,01 uA
• Kąt widzenia:> 170 °
• Napięcie: 3,3 V do 5 V
• Wymiary konturu: 58 x 96,5 mm
• Wymiary wyświetlacza: 47,32 x 81,12 mm

W zestawie

• Wyświetlacz 3.7inch e-Paper HAT
• Przewód PH2.0 20 cm 8-pinów
