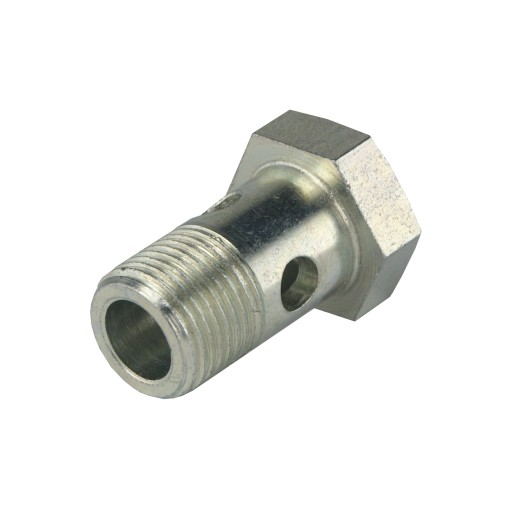

ВИНТ С УШИНКОЙ M18x1,5 В:17мм Д:31мм ГИДРОЛАЙДЕР

ŚRUBA HYDRAULICZNA OCZKOWA FI 18mm

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.60.51.018.1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Śruba pasuje do przyłączy z korpusem oczkowym. Łączy pompę, cylinder, rozdzielacz itp. z przewodami hydraulicznymi.

System przyłączy oczkowych stosuje się tam gdzie jest ograniczona ilość miejsca i przewód zakuty z tradycyjnym kolanem się nie mieści.

Pomocne dane:

Średnica gwintu M18x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 17,6 - 17,9

Średnica wewnętrzna [mm]: 16,2 - 16,6

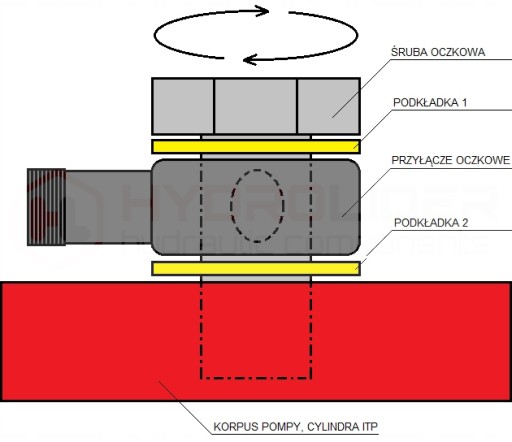

System przyłączy oczkowych:

Do prawidłowego podłączenia śruby wymagane jest wykorzystanie przyłącza oczkowego oraz dwóch podkładek uszczelniających.

Pierwsza podkładka idzie między korpusem przyłącza a łbem śruby oczkowej. Druga przychodzi między korpusem np. pompy lub cylindra a korpusem przyłącza (zdj.).

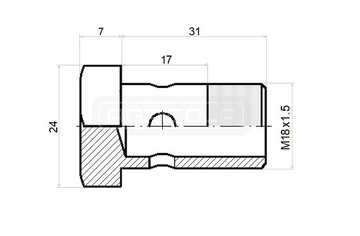

Dane techniczne:

Gwint: zewnętrzny metryczny 18x1.5

Wymagana średnica oczka: 18mm

Zalecana grubość korpusu przyłącza oczkowego: 14 - 15mm

Łeb sześciokątny dokręcany kluczem: 24

Materiał: stal spawalna, galwanizowana odporna na korozję

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny
