AS7341 Spectral Color Sensor - moduł z czujnikiem

AS7341 Spectral Color Sensor - moduł z 11-kanałowym czujnikiem światła

Opis

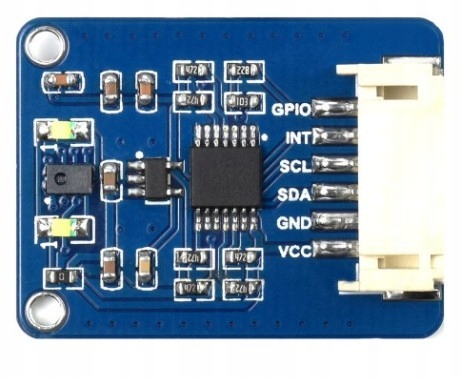

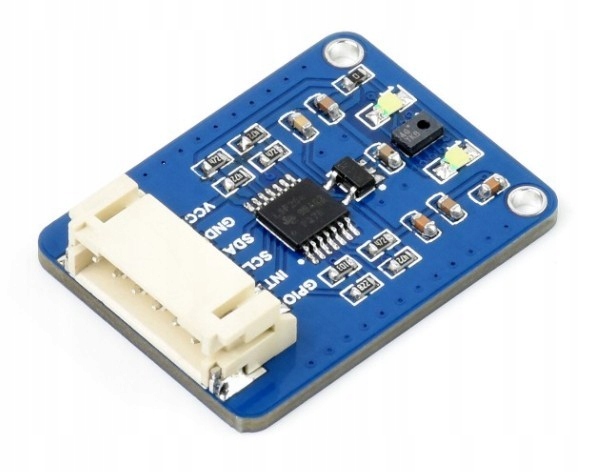

Moduł z 11-kanałowym czujnikiem AS7341 pozwalający na wykrywanie światła w różnych zakresach długości fali (detekcja kolorów). Czujnik ma osiem kanałów światła widzialnego, jeden kanał bliskiej podczerwieni i jeden kanał bez filtra. Ponadto integruje dedykowany kanał do wykrywania migotania światła otoczenia. Czujnik jest wyposażony w 6 niezależnych 16-bitowych kanałów ADC do równoległego przetwarzania danych, a dwie wbudowane bardzo jasne diody LED umożliwiają pracę w ciemnym otoczeniu. Moduł komunikuje się przez interfejs I2C. Pełna dokumentacja dostępna jest na stronie Wiki produktu wraz ze wsparciem w postaci przykładów użycia z Raspberry Pi, Arduino i STM32.

Własciwości

• Układ AS7341, który integruje 8 kanałów widma widzialnego, 1 kanał bliskiej podczerwieni i 1 kanał bez filtra
• Wbudowany 6-kanałowy 16-bitowy przetwornik ADC
• Dedykowany kanał do wykrywania migotania światła otoczenia
• 2 x diody LED o wysokiej jasności
• Pin przerwania wyprowadzający stan pracy wewnętrznego ADC
• Wykrywanie przerwania widma z programowalnymi progami
• Zakres wykrywania światła widzialnego:
• F1 (405-425nm)
• F2 (435-455nm)
• F3 (470-490nm)
• F4 (505-525nm)
• F5 (545-565nm)
• F6 (580-600nm)
• F7 (620 -640nm)
• F8 (670-690nm)
• Interfejs I2C
• Adres I2C: 0x39
• Zasilanie: 3,3 V lub 5 V
• Pobór prądu (dioda wyłączona): <5mA
• Prąd sterujący LED: klasa 1-20 (4-42mA)
• Wymiary: 30,5 x 23 mm

W zestawie

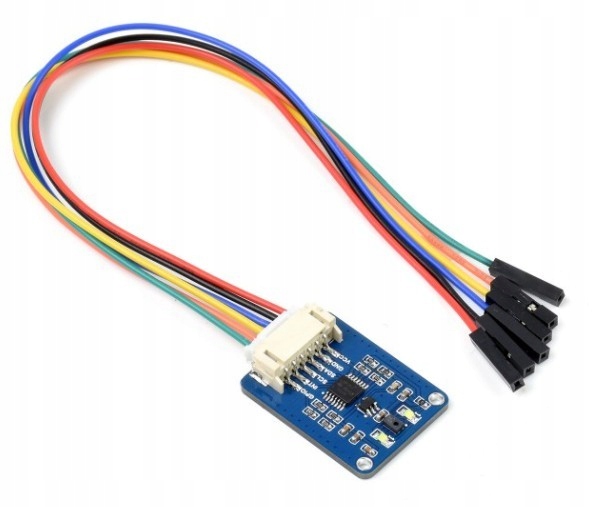

• Moduł AS7341 Spectral Color Sensor
• Przewód połączeniowy
