Kieszeń Półkieszeń Ramka Radio 2DIN Uniwersalna

5903815296277

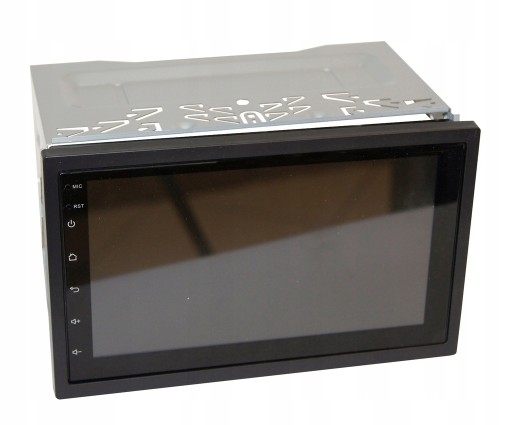

Kieszeń montażowa do odtwarzaczy samochodowych 2din do radia 180x100mm (18x10) + Ramka maskująca (zaokrąglone rogi) + uchwyt radia + śrubki + kluczyki

____________________________________________________

Wymiary +/-1mm:

Kieszeń wewnątrz: 18cm x 10cm,

Kieszeń zewnątrz: 18,7 cm x 11,5 cm, głębokość: 10,5 cm

Ramka otwór: 17,8 cm x 10,2 cm

Ramka zewnątrz: 18,8 cm x 11,6 cm

____________________________________________________

Ramka pasuje do naszych odtwarzaczy 2din TY-510, TY-511 i TY-512

W zależności od posiadanego radia możliwe jest że trzeba zmodyfikować blaszki (patrz zdjecia i opis poniżej na przykładzie naszych obudów)

Radia bardzo fajnie wskakują w kieszeń i się zakleszczają w niej by nie wypadły.

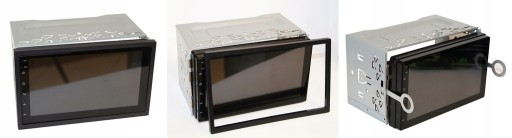

Żeby wyjąć radio z kieszeni, należy usunąć ramkę maskującą, włożyć kluczyki w celu odblokowania radia, wyciągnąć radio z blaszkami.

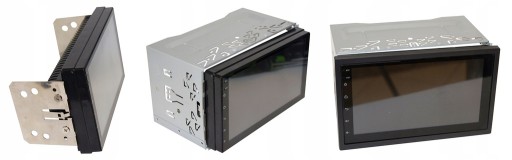

Poniżej przykład montażu na różnych odtwarzaczach.

Do naszego odtwarzacza z głęboką obudową blaszki jak i cały zestaw pasują idelanie.

W radiu z "krótką obudową radia" -  trzeba było powiększyć otwory w blaszkach gdyż nie dało się przełoźyć śrubek, do radia śrubki pasowały.

Do naszego radia z android (zdjecia poniżej) trzeba było wywiercić nowe otwory montażowe w blaszkach bo rozstaw otworów w radiu był inny, po tej modyfikacji, radio z blaszkami zaskakiwało w zatrzaskach kieszeni, ramka maskująca pasuje także.

Po sprawdzeniu że ramka pasuje do radia i kokpitu, montaż zestawu rozpocznamy od przykręcenia blaszek do radia (w zależności od posiadanej obudowy radia możliwe jest że będzie trzeba przerobić lub dorobić otwory w blaszkach), następnie na radio z blaszkami zakładamy ramkę maskującą i wsadzamy w kieszeń, całość wsadzamy bez podłączania w otwór w kokpicie w celu dopasowania głębokości montażu kieszeni. Jak ustalimy głębokość, wyciągamy zestaw, wyciągamy radio z kieszni i przystępujemy do zamocowania samej kieszeni w otworze (przykręcamy lub odginamy blaszki w kieszeni), wkładamy radio by sprawdzić dopasowanie jeśli ok wyciągamy, podłaczamy przewody, wtyczki i montujemy radio na stałe.
