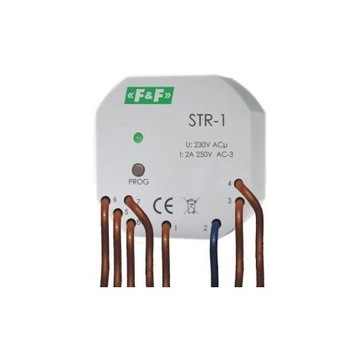

КОНТРОЛЛЕР РОЛЬСТАВНИ STR-1 AC 230V 2A FIF F&F

Opis

PRZEZNACZENIE

• Sterownik STR-1 przeznaczony jest do sterowania rolet (góra/dół) lub innych obiektów (np. bramy) napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych).
• Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami.

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Typ silnika: 230 V AC
• Sterowanie centralne: dwuprzyciskowe
• Sterowanie lokalne: dwuprzyciskowe
• Sygnał sterujący: L lub N
• Maksymalny prąd impulsu sterującego: 1 mA
• Maksymalny prąd obciążenia AC-3: 1,5 A
• Czas załączenia - programowany: 0s÷10 min
• Element wykonawczy: przekaźnik
• Przyłącze sygnałowe: 4×DY 1mm2, l:10cm
• Przyłącze zasilające: 4×DY 1,5mm2, l:10cm
• Pobór mocy: 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: O55 mm, h: 20 mm
• Montaż: w puszce podtynkowej O60
• Stopień ochrony: IP20

DZIAŁANIE

• Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej U.
• Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących.
• Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety.
• Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety)

WEJŚCIE STERUJĄCE STEROWNIKA

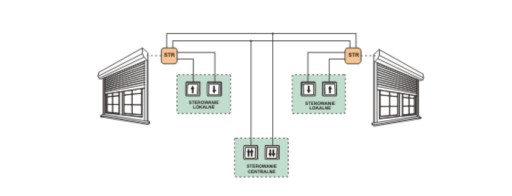

• Sterowanie lokalne - grupa przycisków podłączona do zacisków 5 i 6 sterująca  jedną roletą.

- w górę  (otwarcie);

- w dół  (zamknięcie)

Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.

• Sterowanie centralne -  wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 7 i 8 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.

- wszystkie w górę;

- wszystkie w dół

Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to  będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.
