Карманный полукарманный радиоприемник 2DIN Universal

Kieszeń Półkieszeń + Ramka Radio 2DIN Uniwersalna

Kieszeń montażowa do odtwarzaczy samochodowych 2din do radia 180x100mm (18x10) + Ramka maskująca (zaokrąglone rogi) + uchwyt radia + śrubki + kluczyki

___________________________________________________

           Po sprawdzeniu że ramka pasuje do radia i kokpitu, montaż zestawu rozpoczynamy od przykręcenia blaszek do radia (w zależności od posiadanej obudowy radia możliwe jest że będzie trzeba przerobić lub dorobić otwory w blaszkach), następnie na radio z blaszkami zakładamy ramkę maskującą i wsadzamy w kieszeń, całość wsadzamy bez podłączania w otwór w kokpicie w celu dopasowania głębokości montażu kieszeni. Jak ustalimy głębokość, wyciągamy zestaw, wyciągamy radio z kieszeni i przystępujemy do zamocowania samej kieszeni w otworze (przykręcamy lub odginamy blaszki w kieszeni), wkładamy radio by sprawdzić dopasowanie jeśli ok wyciągamy, podłączamy przewody, wtyczki i montujemy radio na stałe.

W zależności od posiadanego radia możliwe jest że trzeba zmodyfikować blaszki !!!

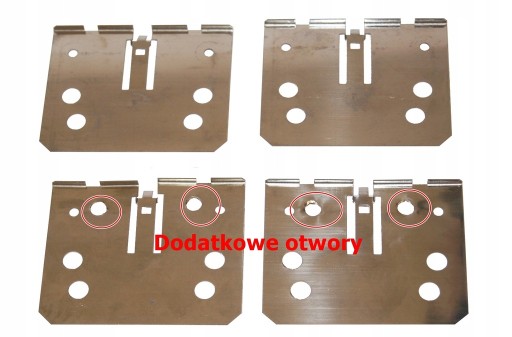

- do wąskiego radia (płytkiego) trzeba było powiększyć otwory w blaszkach gdyż śrubki z zestawu nie przechodziły, do radia pasowały)

- do radia z android trzeba wywiercić nowe dodatkowe otwory

Po przerobieniu radia bardzo fajnie wskakują w kieszeń i się zakleszczają w niej by nie wypadły.

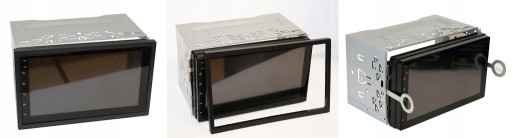

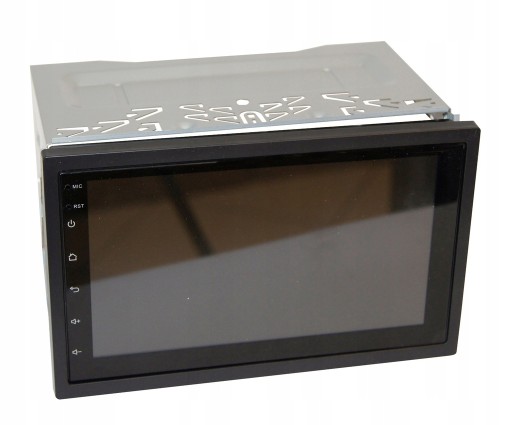

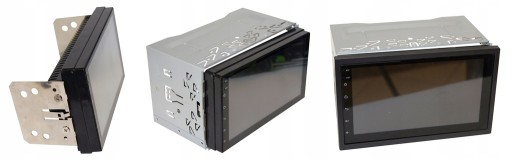

Poniżej przykład montażu na różnych odtwarzaczach (w głębokiej obudowie, płytkiej jak i radio z android) - w radiach płytkich trzeba było powiększyć / zrobić otwory w blaszkach by dopasować do radia.

Żeby wyjąć radio z kieszeni, należy usunąć ramkę maskującą, włożyć kluczyki w celu odblokowania radia, wyciągnąć radio z blaszkami.

____________________________________________________

Wymiary +/-1mm:

Kieszeń wewnątrz: 18cm x 10cm,

Kieszeń zewnątrz: 18,7 cm x 11,5 cm, głębokość: 10,5 cm

Ramka otwór: 17,8 cm x 10,2 cm

Ramka zewnątrz: 18,8 cm x 11,6 cm
