Горелка для ацетилен-кислородной сварки TWL1-A SHERMAN

Palnik do lutowania twardego TWL1 ACETYLEN

Palnik propanowo-tlenowy przeznaczony do lutowania metali i stopów, podgrzewania, opalania. Szczególnie polecany do  lutów srebrnych, mosiężnych, miedziano-fosforowych itp.Gaz palny  w połączeniu z tlenem daje płomień o dużej mocy. Palnik jest zasilany propan z tlenem

• temperatura płomienia: 2900°C
• skład kompletu: palnik + 5 różnych dysz

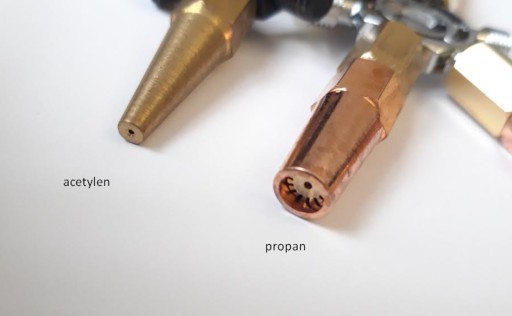

• palnik zakończony jest króćcami na węże: tlen i acetylen

KOMPLETNY ZESTAW

Palnik + króćce + nakrętki + zestaw dysz + pudełko - gotowy do pracy

OPIS

Palniki do lutowania Sherman TWL1-A oraz TWL1-P to smoczkowe (inżektorowe) palniki acetylenowo –

tlenowe i propanowo – tlenowe umożliwiający zmianę wydajności poprzez regulację przepływu tlenu do

smoczka, oraz zmianę wylotu. Regulacja tlenu odbywa się za pomocą specjalnego wrzeciona, spełniającego

rolę zaworu odcinającego. Dopływ gazu palnego jest regulowany poprzez zawór gazu palnego. Palniki

przeznaczone są do lutowania metali i stopów, podgrzewania i opalania.

PRZYGOTOWANIE DO PRACY

Dobrać właściwy wylot w zależności od rodzaju wykonywanych prac. Wylot dokręcić kluczem do uzyskania

szczelności. Nałożyć węże na króćce przyłączeniowe (tlenowy dolny króciec, gaz palny górny króciec).

Węże muszą być czyste i wolne od resztek smarów. Węże zacisnąć na króćcach opaskami zaciskowymi. Na

reduktorach ustawić właściwe ciśnienie tlenu i gazu palnego.

SPRAWDZENIE SZCZELNOŚCI

Sprawdzić szczelność poprzez zanurzenie w wodzie lub smarując wodą mydlaną. W przypadku stwierdzenia

nieszczelności usunąć ją poprzez silniejsze dokręcenie. W razie niemożności usunięcia nieszczelności

oddać palnik do naprawy w autoryzowanym serwisie. Praca palnikiem wskazującym jakiekolwiek

nieszczelności jest zabroniona i grozi poważnym wypadkiem!

ZAPALANIE PALNIKA I REGULACJA PŁOMIENIA

1. Otworzyć zawór gazu palnego o ¼ - ½ obrotu i zapalić palnik przy pomocy zapalarki

2. Stopniowo otwierać zawór tlenowy podgrzewającego aż do uzyskania białego stożka płomienia.

3. Otworzyć dźwignię tlenu tnącego. Wyregulować płomień.

6. INSTRUKCJA BHP

W trakcie pracy palnikiem należy przestrzegać ogólnie znanych przepisów dotyczących palników, węży,

reduktorów i butli do gazów oraz wymagań p.poż obowiązujących przy użytkowaniu gazów technicznych.

Szczególnie należy przestrzegać następujących zaleceń:

- Zachować pełną szczelność wszystkich połączeń palnika. Należy pamiętać, ze gaz palny zmieszany z

powietrzem tworzy mieszankę wybuchową. Nie wolno sprawdzać szczelności połączeń otwartym

płomieniem!

- W przypadku zatkania się podczas pracy otworu w dyszy natychmiast zgasić palnik i przeczyścić otwór.

- Zapalonego palnika nie odkładać w czasie przerw w pracy. Palnik trzymać tak, aby płomień był skierowany

w dół lub w górę i nie mógł poparzyć osób stojących obok.

- Należy zwracać uwagę, aby płomień palnika oraz iskry i odpryski metalu powstające podczas cięcia nie

mogły dosięgnąć węży, reduktorów, butli z gazem, itp.

- Zabrania się używać palnika w pobliżu materiałów łatwopalnych i wybuchowych.

- W czasie dłuższych przerw w eksploatacji palnika, zawory butlowe powinny być zamkniete.

- Butle do gazów technicznych należy chronić przed nadmiernym nagrzaniem lub oziębieniem. Zawór

butlowy należy otwierać powoli.

- Zabrania się jakichkolwiek przeróbek i modyfikacji palnika przez użytkowników.

7. SPECYFIKACJA KOMPLETU

1. Palnik TWL1-A lub TWL1-P 1 szt

2. komplet 5 wylotów 1 szt

3. króciec przyłączeniowy gazu palnego + nakrętka 1 kpl

4. króciec przyłączeniowy tlenu + nakrętka 1 kpl
