Цифровой антенный модулятор HDMI для DVB-T VHF/UHF

Modulator cyfrowy HDMI do DVB-T

Modulator cyfrowy sygnału HDMI do sygnału DVB-T COFDM. Działa z dowolnego źródła audio / wideo z wyjściem HDMI (odbiorników satelitarnych i cyfrowego sygnału telewizji naziemnej, kamery, komputery, konsole gier, odtwarzacze DVD, DVR, Blue-Ray i wiele innych), przetwarzając na sygnał DVB-T Full HD 1080p, z wyborem kanału wyjściowego VHF lub UHF. Zapewnia doskonałą wydajność i jakość sygnału na wyjściu.

Wejście sygnału RF IN umożliwia podłączenie anteny naziemnej i sumowanie sygnałów cyfrowej telewizji naziemnej i sygnał HDMI do sieci dystrybucyjnej.

Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T.

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze DVD / Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T MPEG-4, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego.

Zastosowanie modulatora HDMI:

Szpitale

• telewizja dla pacjentów
• transmisja z sal operacyjnych
• edukacja studentów
• monitoring
• reklamy

Sklepy i galerie

• kanały promocyjne
• reklamy

Telewizja korporacyjna

• firmowe kanały TV
• wideokonferencje
• edukacja

Szkoły i uczelnie

• transmisja z lekcji i wykładów
• telewizja uczelniana
• kanały informacyjne
• transmisja z komputerów PC

Sport

• telewizja na siłowni
• transmisja wydarzeń sportowych w wysokiej rozdzielczości
• reklamy

Specyfikacja:

• Cyfrowe HDMI mono DVB-T VHF / UHF.
• Wyjście: FULL HD wysokiej rozdzielczości, sygnału telewizyjnego naziemnej cyfrowej (DVB-T)
• Pełny sygnał High Definition analiza wideo (1080i, do 1080p @ 30fps)
• Sygnał wyjściowy częstotliwości: 174 ~ 233MHz (VHF III), 470 - 858 (470-790 filtr LTE-ON), MHz (UHF)
• Poziom wyjściowy RF: Ustawienie fabryczne 90 dB mikrowolt, zwiększone do + 6dbmV (w krokach 2dbmV +) lub zmniejszone do -14dbmV (w krokach -2dbmV)
• Wejście pasma RF LOOP: 50MHZ ~ 2400MHz.
• Obsługuje protokół HDCP.
• Filtr Integral 4G-LTE, przełącznik ON-OFF. M.E.R. więcej niż 35 dB. Stopa do 31,668 Mbps Symbol.
• Aktualizacja szybka poprzez pamięć USB (nawet mniej niż 15 s, w zależności od rozmiaru pliku).
• Zapis danych konfiguracji (eksport pliku na USB i łatwe wgrywanie do modulatora).
• Tri-procesor W / Host: Procesor: 200 MHz 32-bitowy RISC / Bezpieczeństwo Procesor: 200 MHz 32-bitowy / Procesor dźwięku: 200MHz 32-bitowego. RAM: DDRII 16bit 512Mbitsx1 (Embedded) Flash: NOR Flash 32Mbit x 1
• Format obrazu: 16:9 szeroki ekran, 4:3 letter box, 4:3 skanowania pan, obsługuje AFD (DTG, MingDTG).

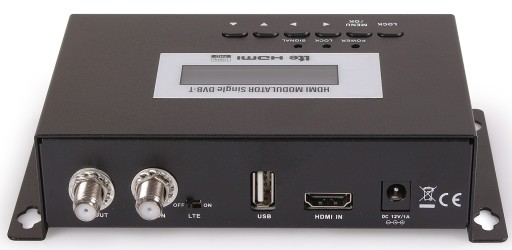

• Nowoczesny wyświetlacz OLED 128x32 punkty. Wejście: HDMI
• Wejście: RF
• Wyjście: RF Gniazdo USB
• Zasilanie: Wejście: 100 ~ 240V AC, wyjście 12V DC / 2.0A
• Pobór mocy w trybie normalnym: <10W
• Wymiary (164x106x41 mm)

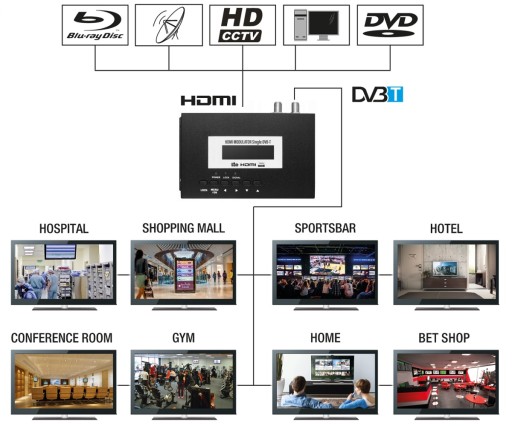

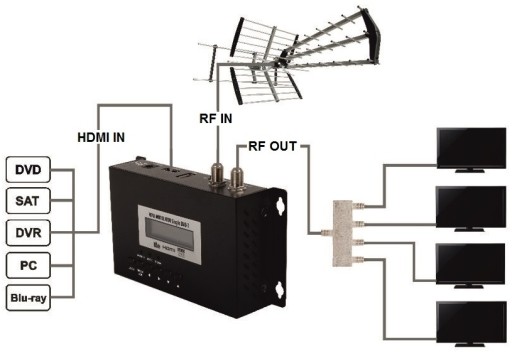

Przykładowy schemat podłaczenia

W zestawie

• Modulator cyfrowy HDMI w DVB-T
• Zasilacz sieciowy
• Kołki oraz śruby do montażu
• Opakowanie

AKCM8500
