Adapter zasilania USB-C z ACC VANTRUE VP01

✅Adapter zasilania USB-C z ACC VANTRUE VP01

Adapter zasilania VANTRUE VP01 służy do podłączenia wideorejestratorów samochodowych bezpośrednio do instalacji elektrycznej pojazdu. Dzięki temu możliwe jest zasilanie kamery samochodowej bezpośrednio z akumulatora pojazdu, co daje dostęp do aktywnego trybu parkingowego wideorejestratora. Jest to rozwiązanie rekomendowane dla monitorowania zdarzeń parkingowych. Adapter zasilania pozwala na przetworzenie napięcia 12-24V do 5V, które jest konieczne do zasilenia kamery. Cechą wyróżniającą adapter w porównaniu do gniazda zapalniczki ze stałym zasilaniem jest ochrona akumulatora przed nadmiernym rozładowaniem, a także wsparcie funkcji ACC, przesyłającej informację o zapłonie do kamery.

✅Podłączenie VANTRUE VP01

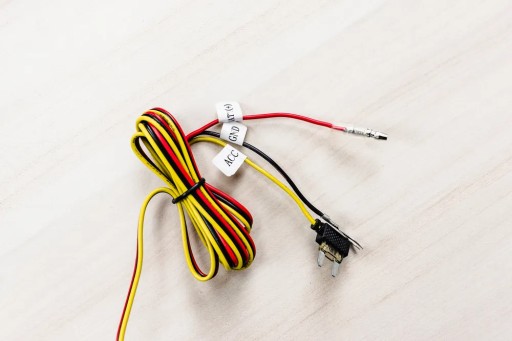

Adapter posiada trzy przewody wejściowe:

1) Battery+ (czerwony) - podłączany do obwodu zasilania stałego, które podaje napięcie także po wyłączeniu zapłonu.2) ACC (żółty) - podłączany do obwodu, który aktywny jest po włączeniu zapłonu w samochodzie (przekręceniu kluczyka w stacyjce). Wiązka ACC zakończona jest złączką w standardzie ATS.3) GND (czarny) - masa, należy przymocować np. do elementu karoserii samochodu.

Długość przewodów od adaptera do ich zakończenia wynosi ok. 1m.

Długość przewodu USB-C od adaptera do wtyczki wynosi ok. 3,5m.

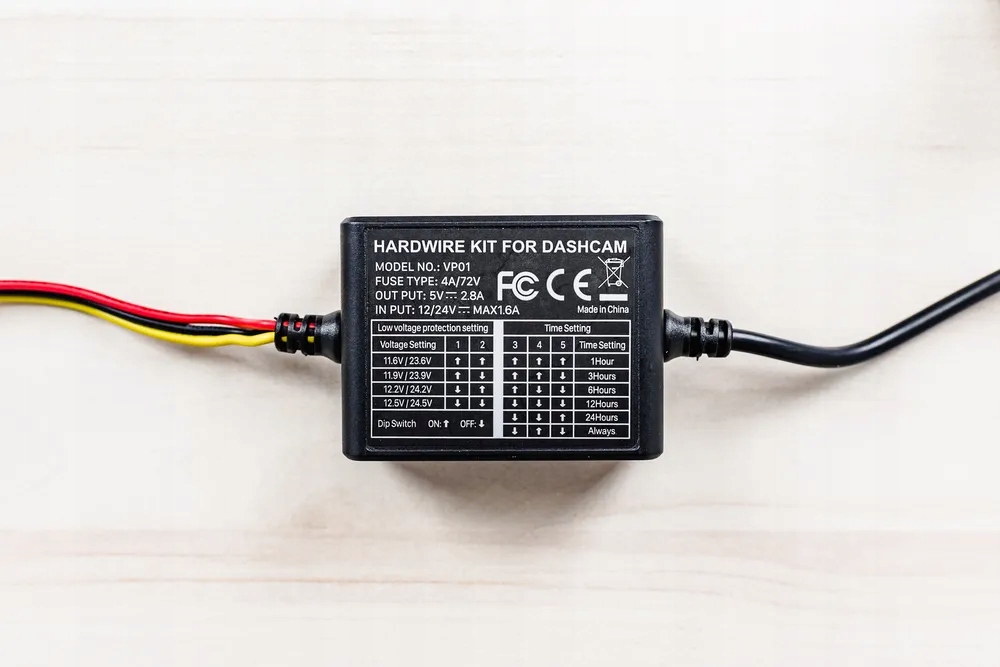

Na adapterze znajduje się dioda, która w czasie podawania napięcia dla kamery świeci się światłem zielonym, natomiast w przypadku braku zasilania kamery światłem czerwonym.

UWAGA! Montaż adaptera zasilania powinien być przeprowadzony przez specjalistów wykwalifikowanych w zakresie elektroniki samochodowej. Niepoprawne podłączenie adaptera może w skrajnych przypadkach doprowadzić do uszkodzenia adaptera lub instalacji elektrycznej pojazdu!

✅Podłączenie VANTRUE VP01

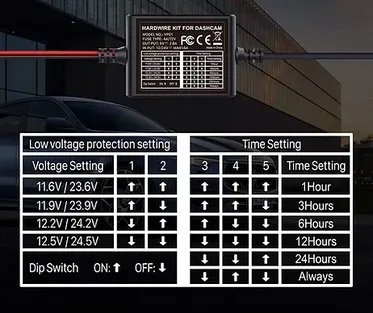

Adapter VANTRUE VP01 współpracuje z instalacjami elektrycznymi 12-24V oraz umożliwia ustawienie jednego czterech poziomów odcięcia zasilania w przypadku spadku napięcia wejściowego z instalacji elektrycznej:

1) 11.6V / 23.6V2) 11.9V / 23.9V3) 12.2V / 24.2V4) 12.5V / 24.5V

W przypadku, gdy przewód ACC jest nieaktywny (zapłon wyłączony), adapter podaje zasilanie do kamery w sposób ciągły aż do momentu, w którym napięcie wejściowe spadnie do ustawionego poziomu odcięcia. Odcięcie zasilania następuje w ciągu ok. 6 minut i 10 sekund od momentu osiągnięcia lub przekroczenia wartości progowej napięcia wejściowego. Przywrócenie zasilania na wyjściu następuje po podaniu zasilania do przewodu ACC (uruchomienie zapłonu).

✅Wyłącznik czasowy

Adapter zasilania posiada możliwość skorzystania z wyłącznika czasowego, który pozwala na wyłączenie trybu parkingowego po 2 / 4 / 6 / 12 / 24 godzinach.

▶Zawartość zestawu

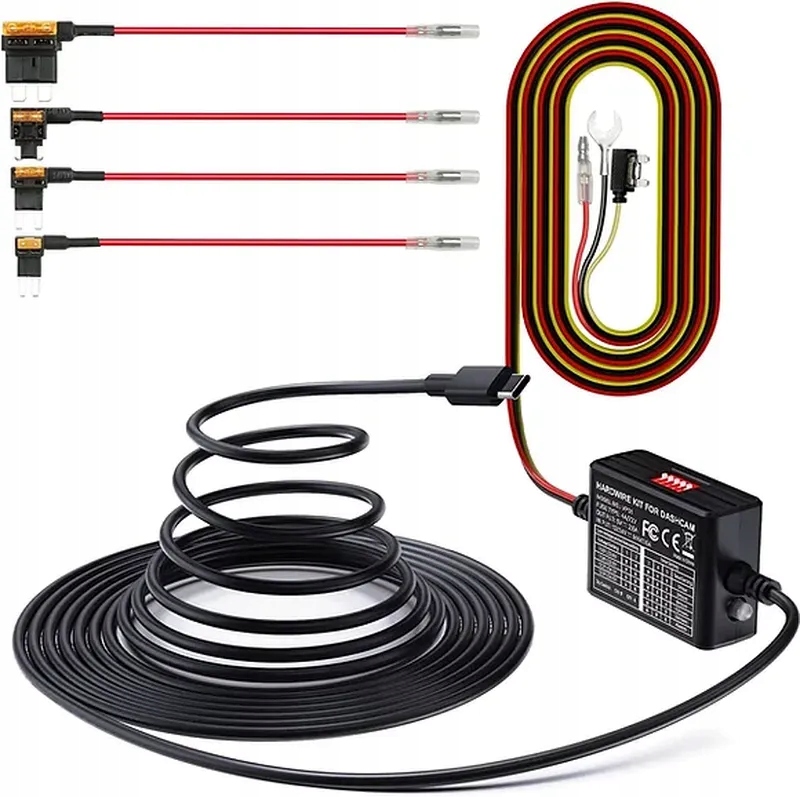

W zestawie z adapterem znajdziemy przejściówki do bezpieczników, naklejkę z taśmą dwustronną pomocną przy montażu, a także instrukcję.

Wysoka kompatybilność

Adapter zasilania kompatybilny jest z kamera samochodowymi VANTRUE z zasilaniem poprzez USB-C, takimi jak E1 Lite / E1 / E2 / E3 / S2 2CH / S2 3CH / N4 / N2S / X4S / X4S DUAL. Adapter NIE jest kompatybilny z wideorejestratorami innych marek.
