Лестничный контроллер SCHODZILLA до 26 ступеней. Ультразвуковые датчики.

Automatyczny sterownik schodowy Schodzilla. Produkt w 100% polski .

Schodzilla umożliwia w pełni automatyczne zarządzanie oświetleniem schodowym. Dzięki zastosowaniu precyzyjnego czujnika ultradźwiękowego uruchomi oświetlenie dopiero po wejściu na schody i nieczuła jest na ruch znajdujący się w pobliżu schodów. Sterownik umożliwia zapalanie oświetlenia oddzielnie na poszczególnych stopniach, co w połączeniu z możliwością wprowadzenia opóźnienia włączenia i czasu świecenia każdego segmentu, daje pełną kontrolę nad oświetleniem schodów. Na dodatkową uwagę zasługuje możliwość obsługi dwóch niezależnych klatek schodowych do łącznej ilości 26 stopni, możliwość podłączenia zewnętrznego czujnika zmierzchowego, konfiguracja przez aplikację internetową oraz nowoczesny design urządzenia.

Podłączenie jest proste i intuicyjne. Rozmieszczenie czujników sugerowane na skrajnych stopniach. Czujniki wykryją ruch dopiero po przekroczeniu niewidzialnej bariery. Jest to istotne przy zabudowie schodów ze „stopniem zapraszającym”. Nie wykryje także ruchu obok schodów jak inne tańsze zamienniki. Po dokupieniu dodatkowych dwóch czujników można sterować niezależnie oświetleniem na dwóch ciągach schodowych.

Zasada działania.

Poniższy przykład zastosowany dla 11 stopni (ustawiona przez użytkownika ilość stopni). Przypominamy, że maksymalna ilość opraw LED to aż 26.

CZUJNIK DOLNY wykrywa ruch – załączane jest oświetlenie od stopnia 1 do 11

CZUJNIK GÓRNY wykrywa ruch – załączane jest oświetlenie od stopnia 11 do 1

CZUJNIK GÓRNY oraz CZUJNIK DOLNY wykrywa ruch – załączane jest oświetlenie od danego czujnika w kierunku zgodnym ze strzałkami.

Schodzilla pozwala nam na podłączenie do 26 opraw LED lub 26 pasków le do oświetlenia stopni.

Do każdego czujnika należy wyprowadzić przewód 3-żyłowy o maksymalnym przekroju 3x0,75.

Czujniki powinny być zamontowane na skrajnych końcach schodów lub ciągów komunikacyjnych. Montujemy je w tradycyjnych puszkach podtynkowych Fi60.

Same czujniki posiadają 2 pokrętła do nastaw. Pierwsze reguluje nam długość wiązki promienia po której przekroczeniu sterownik uruchomi oświetlenie. Ma to istotne znaczenie gdy mamy schody z tzw "stopniem zapraszającym". Tańsze czujniki PIR uruchomiły by oświetlenie na schodach nawet gdy ktoś przejdzie obok nich. Schodzilla ma precyzyjny czujnik laserowy, który uruchomi sterownik dopiero po jego przekroczeniu.  Drugi natomiast reguluje poziom natężenia światła przy którym czujnik ma się uaktywnić.

Same czujniki posiadają 2 pokrętła do nastaw. Jeden reguluje nam długość wiązki promienia po której przekroczeniu sterownik uruchomi oświetlenie. Ma to istotne znaczenie gdy mamy schody z tzw "stopniem zapraszającym". Tańsze czujniki PIR uruchomiły by oświetlenie na schodach nawet gdy ktoś przejdzie obok nich. Schodzilla ma precyzyjny czujnik laserowy, który uruchomi sterownik dopiero po jego przekroczeniu.  Drugi natomiast reguluje poziom natężenia światła przy którym czujnik ma się uaktywnić.

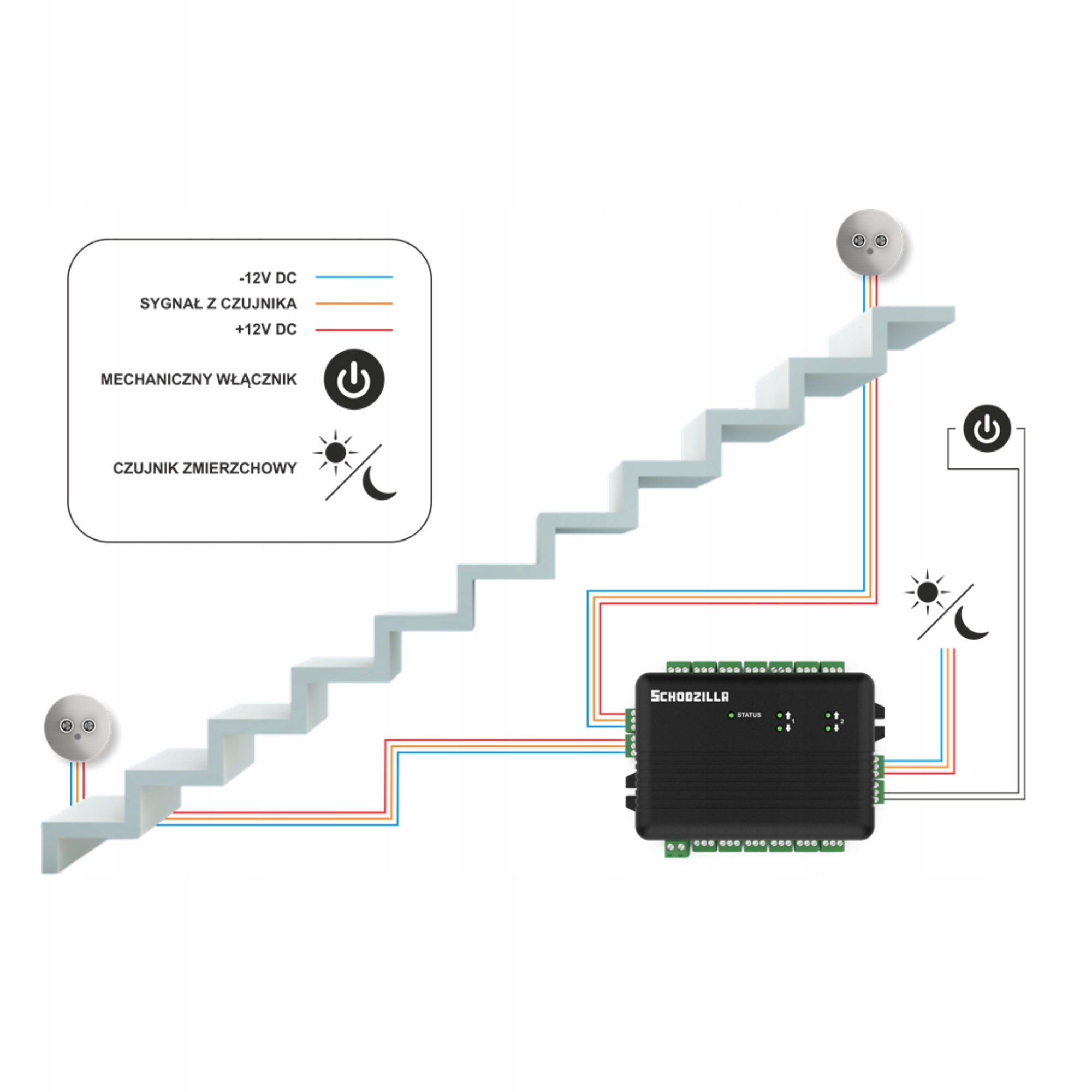

Poniżej przedstawiamy schemat podłączenia całego zestawu z oświetleniem LED. Czujnik wyposażony w 4 wyjścia do czujników ruchu. Idealnym rozwiązaniem jest użycie dwóch czujników ruchu a w miejsce pozostałych montujemy zewnętrzy czujnik zmierzchu (dodatkowy element, który znajdziesz w naszym sklepie), którego zadaniem jest uruchomienie oświetlenia nocnego na skrajnych stopniach. Po wykryciu zmroku pierwszy i ostatni stopień podświetla nam schody przez całą noc. Ma to na celu dojście do schodów nocą przy już minimalnym oświetleniu. Przydatne dla każdego użytkownika. Dodatkowo oba skrajne oświetlenia możemy przyciemnić lub rozjaśnić w zakresie 10-100%

Ostatnie wolne miejsce można wykorzystać do podłączenia zwykłego włącznika na ścianie. Uruchomienie manualnym włącznikiem spowoduje uruchomienie całego oświetlenia na schodach.

Świetnie sprawdza się w przypadku mycia schodów przy pełnym oświetleniu. Po wyłączeniu tym włącznikiem sterownik przechodzi w tryb automatyczny z wykryciem ruchu.

Schemat podłączenia opraw jest prosty i intuicyjny. Z każdym zakupionym egzemplarzem otrzymają Państwo papierową instrukcję podłączenia oraz wsparcie techniczne po zakupie.

Do czujników należy wyprowadzić przewód 3 żyłowy o maksymalnym przekroju 0,75mm (np OMY 3x0,75).

Z kolei z każdej opraw lub paska LED należy doprowadzić przewód do sterownika (w zupełności wystarczy nam przewód 2x0,35)

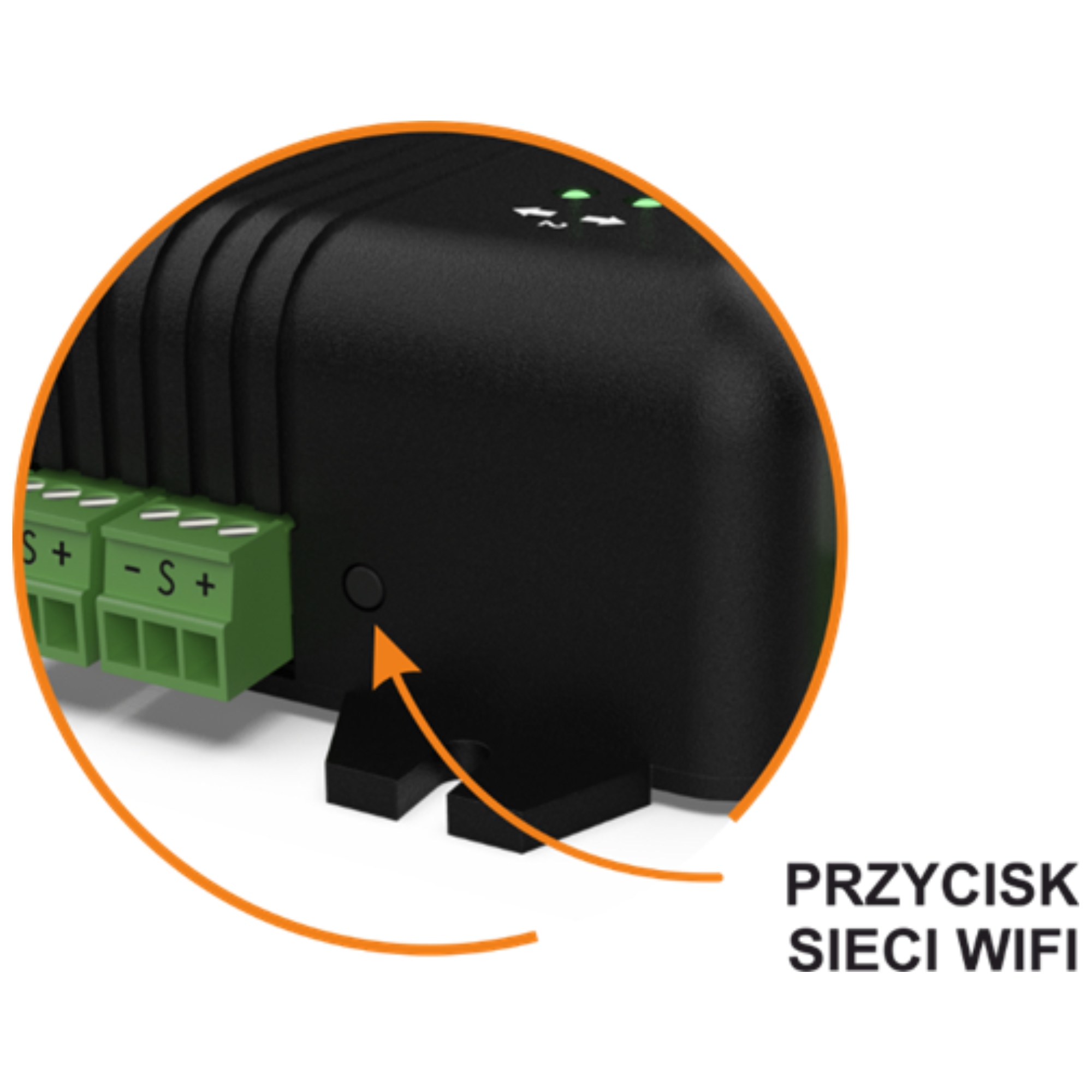

Po zamontowaniu sterownika oraz oświetlenia musimy go zaprogramować. Programowanie to nic innego jak podanie ilości stopni oraz czasów świecenia. Nie ma potrzeby ściągania dodatkowych aplikacji do ustawień. Wszystko ustawimy logując się na stronie serwisowej urządzenia. W tym celu przytrzymujemy na 5 sekund przycisk WiFi na sterowniku. Dioda STATUS zacznie intensywniej pulsować.

Na swoim smartfonie, tablecie lub laptopie wyszukujemy sieć WiFi o nazwie SCHODZILLA i łączymy się z nią. Kiedy jesteśmy połączeni w przeglądarkę internetową wpisujemy adres sterownika 192.168.4.1 Dokładnie tam gdzie wpisujemy strony www.

Otworzy nam się menu (pomarańczowy ekran), które ustawiamy i zapisujemy. Po wyjściu z menu nastawy sterownik przechodzi w tryb pracy z nowymi ustawieniami. Z doświadczenia wiemy, że takie ustawienia robione są jeden raz na początku plus ewentualna korekta i na takich ustawieniach pracuje sterownik. Programowanie jest proste i intuicyjne.

Parametry sterownika:

• napięcie pracy: 12 VDC (10-24VDC)
• zasilanie: z zasilacza stałonapięciowego 12V (dostępne w naszej ofercie)
• maksymalna obciążalność na kanał: 2A
• Maksymalna obciążalność sterownika: max 10A
• moc na kanał: 24W/12V
• moc całkowita: 120W/12V
• temperatura pracy 0-40°C
• wymiary sterownika 135x100x32
• wymiary czujnika ruchu FI80x42mm (wymiar bez puszki montażowej)

Dodatkowe akcesoria.

Czujnik jest elementem dodatkowym ale też świetnym gadżetem, który daje sterownikowi dodatkową opcję. Czujnik ten montujemy do złączy w sterowniku (złącze 3 lub 4). Sam czujnik ma wbudowany potencjometr na którym ustawiamy wartość światła przy którym ma uruchomić dodatkową opcję. Ustawiając np całkowite zaciemnienie (noc) czujnik uruchomi oświetlenie na skrajnych stopniach przez całą noc.

Ma to na celu dojście do schodów nocą przy już minimalnym oświetleniu. Przydatne dla każdego użytkownika. Dodatkowo oba skrajne oświetlenia możemy przyciemnić lub rozjaśnić w zakresie 10-100%

Ostatnie wolne miejsce można wykorzystać do podłączenia zwykłego włącznika na ścianie. Uruchomienie manualnym włącznikiem spowoduje uruchomienie całego oświetlenia na schodach.

Świetnie sprawdza się w przypadku mycia schodów przy pełnym oświetleniu. Po wyłączeniu tym włącznikiem sterownik przechodzi w tryb automatyczny z wykryciem ruchu.

Sprawdź film z działania i podłączenia naszego sterownika.
