Понижающий преобразователь XL4015 1,25-36В 5А 75Вт

Przetwornica step-down XL4015 1,25-36V 5A 75W

Przetwornica step-down XL4015 1,25-36V 5A DC-DC

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

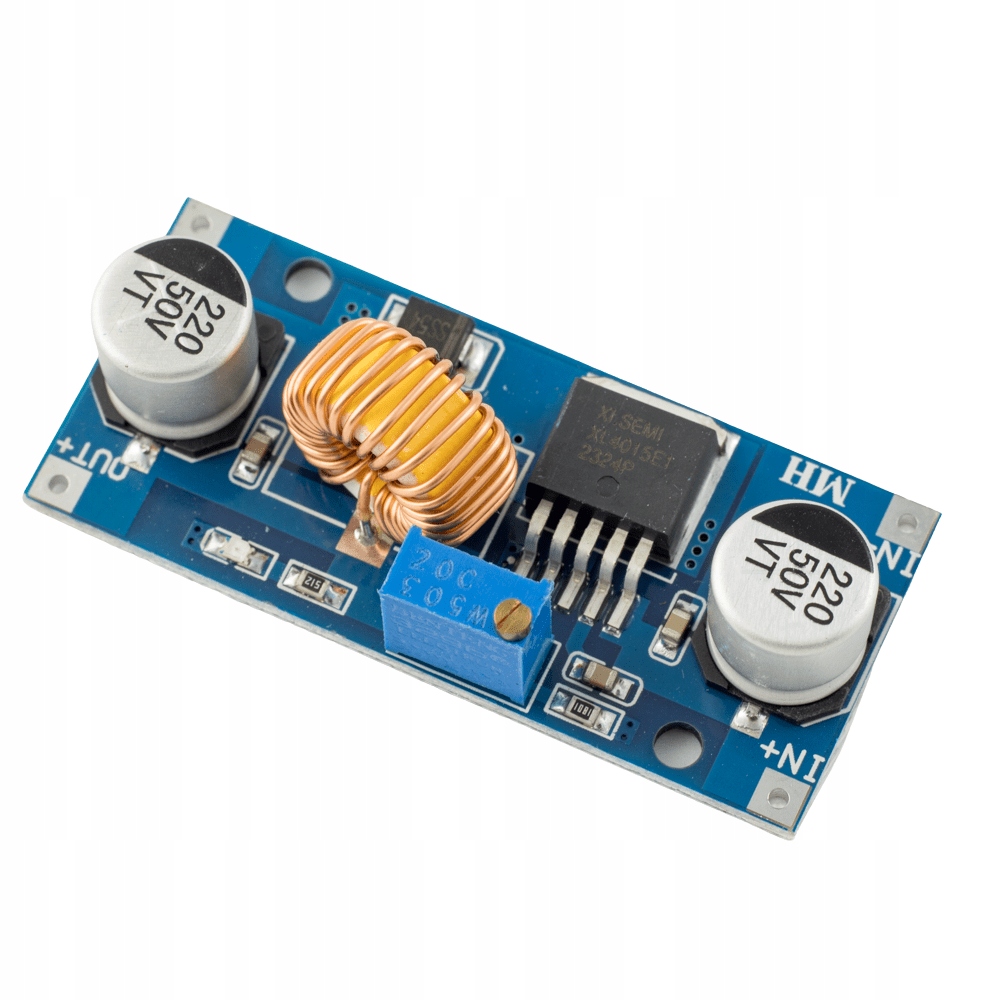

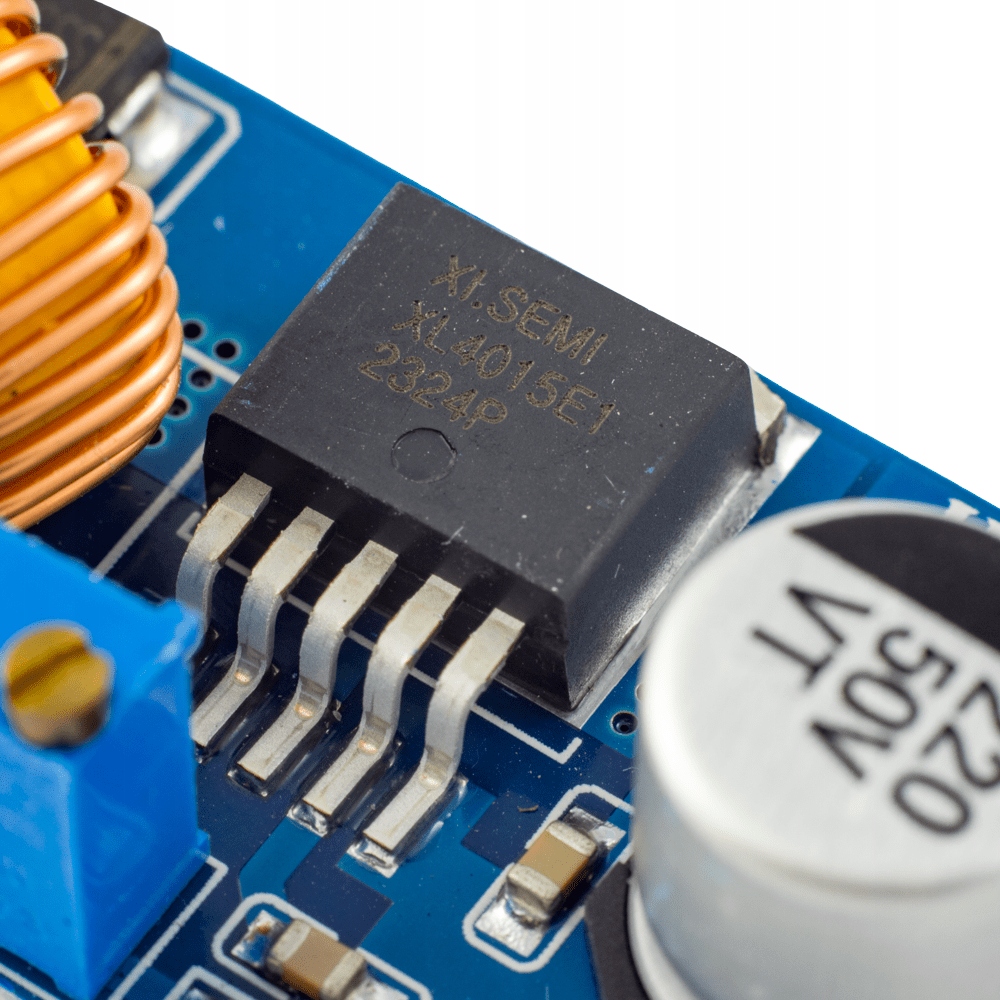

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

Z przetwornicy można pobrać maksymalnie 75 W mocy.

Do modułu dołączony jest radiator, który schłodzi układ przy większym poborze prądu.

✅ Podłączenie przewodów do przetwornicy dostępne jest poprzez pady lutownicze.

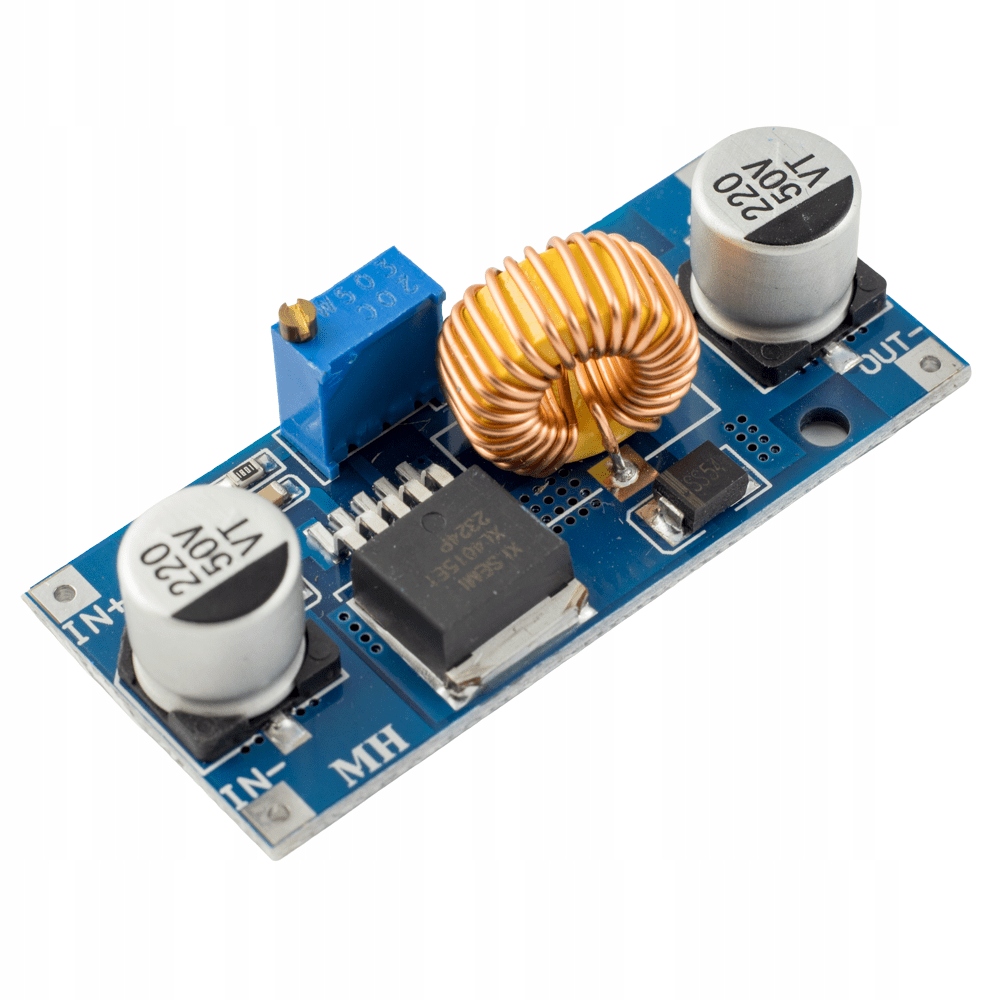

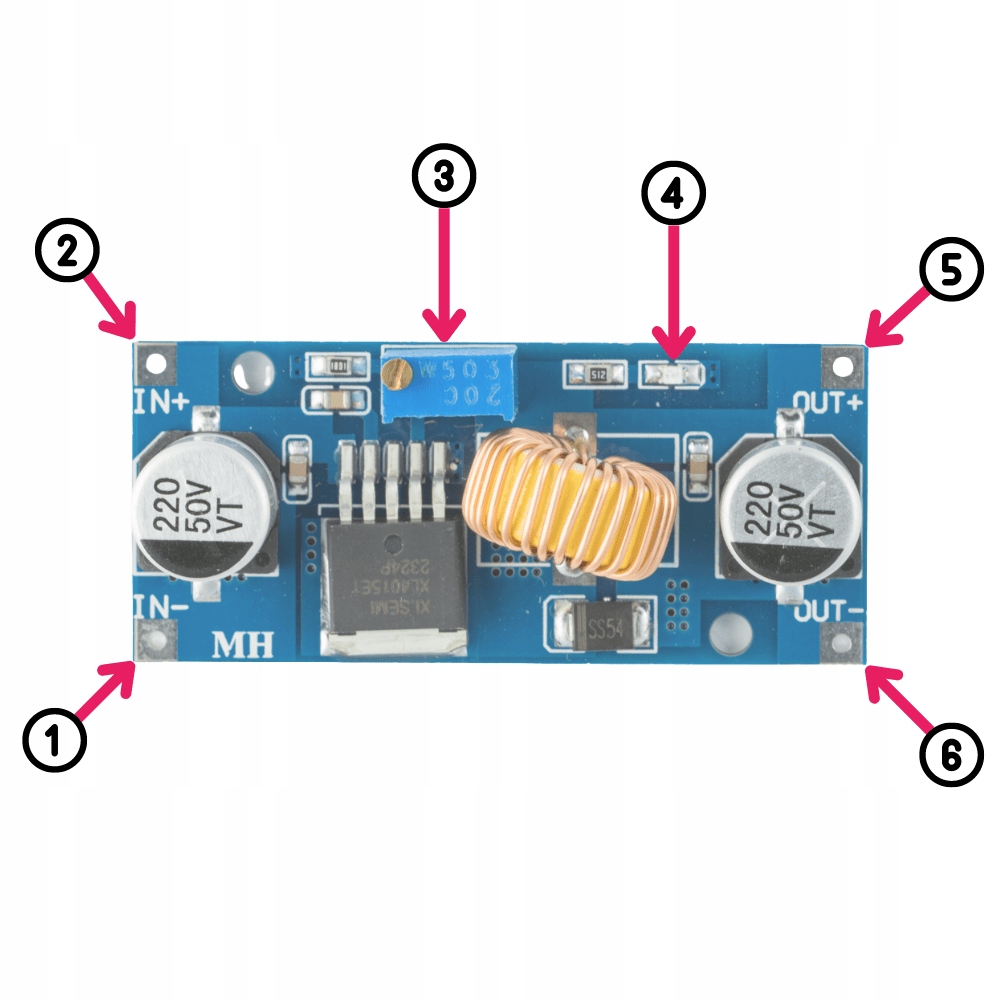

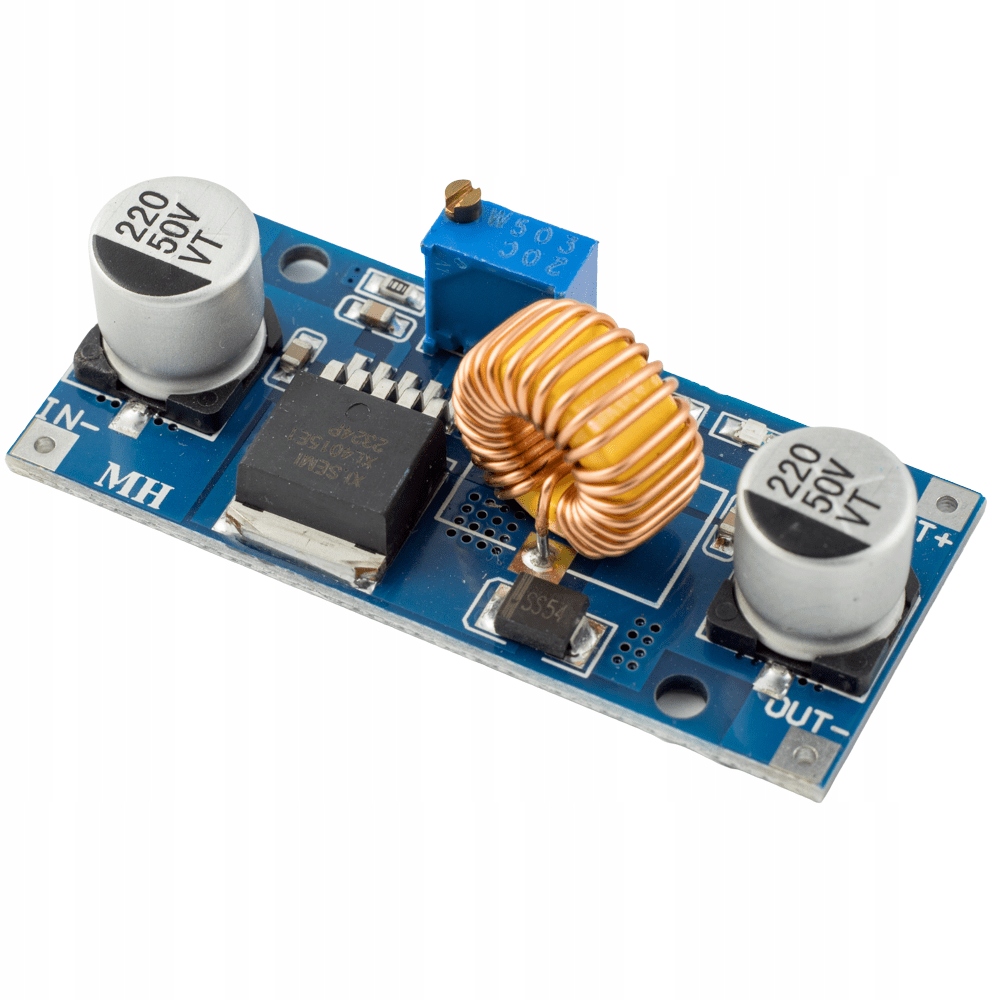

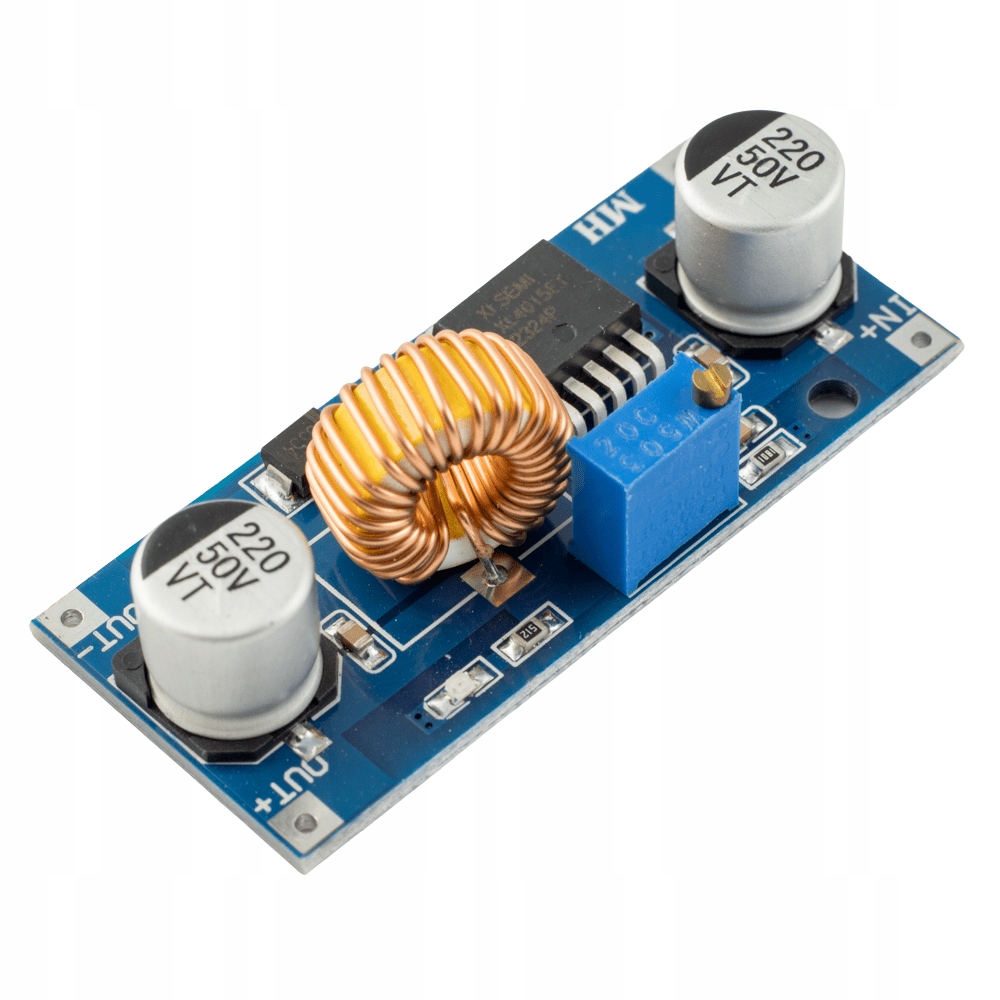

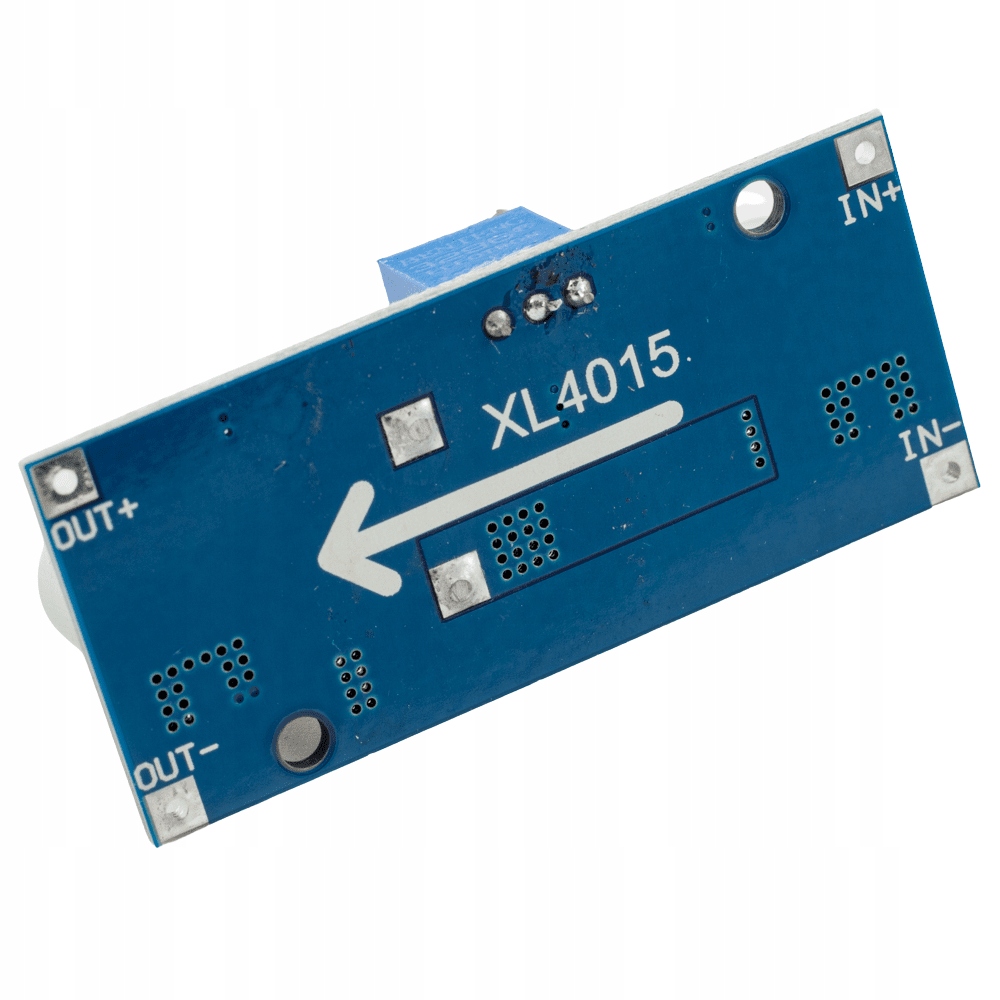

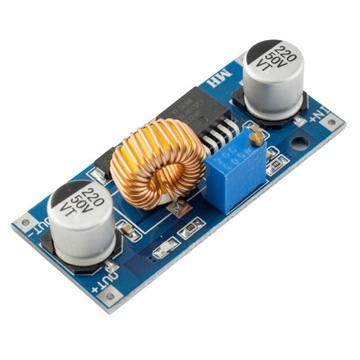

✅ Elementy modułu

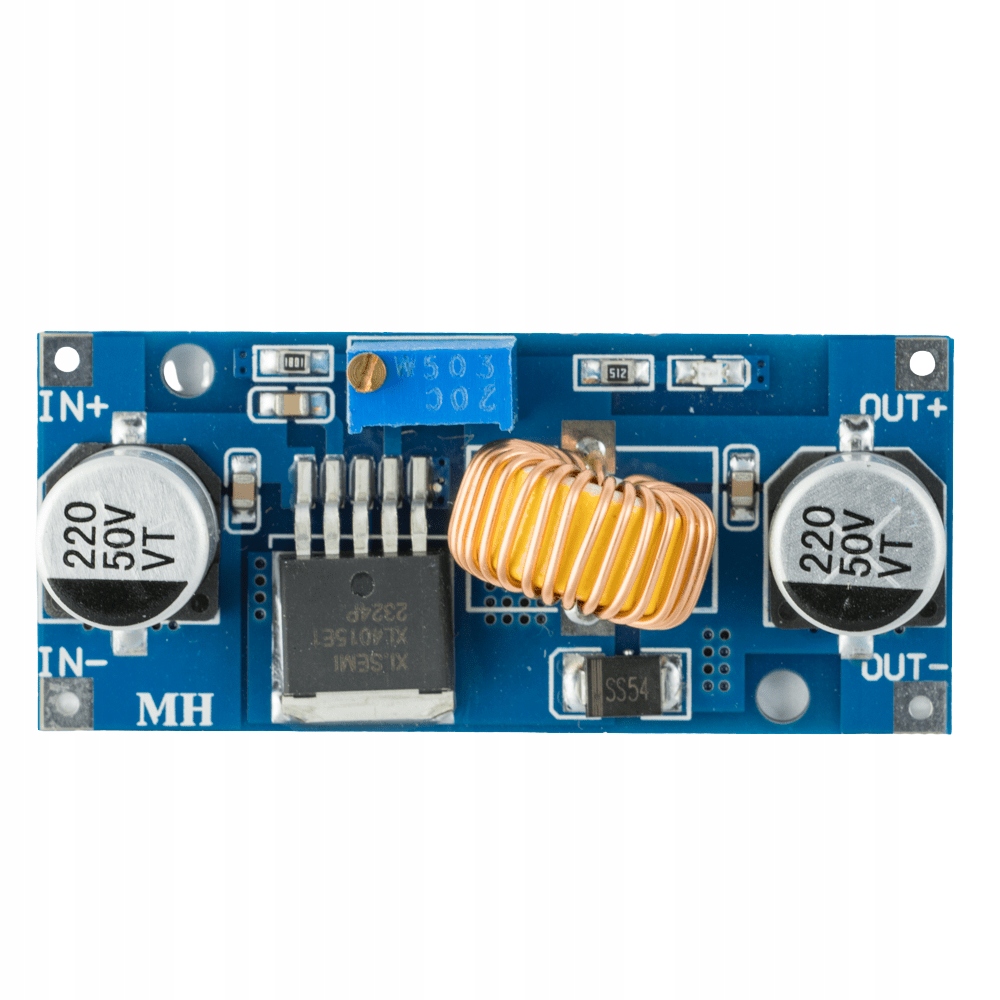

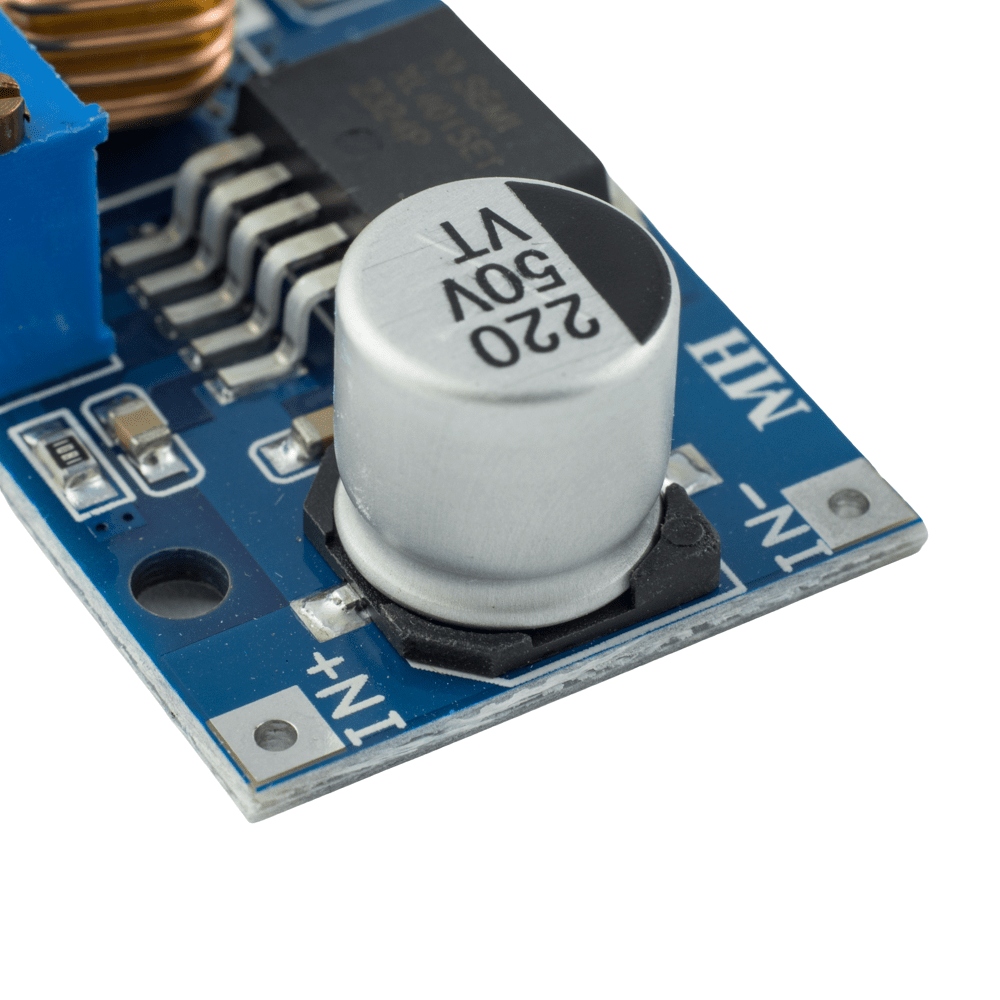

1️⃣ Pady lutownicze napięcia wejściowego, biegun ujemy

2️⃣ Pady lutownicze napięcia wejściowego, biegun dodatni

3️⃣ Regulacja napięcia wyjściowego

4️⃣ Dioda sygnalizująca pracę przetwornicy, świeci - działa

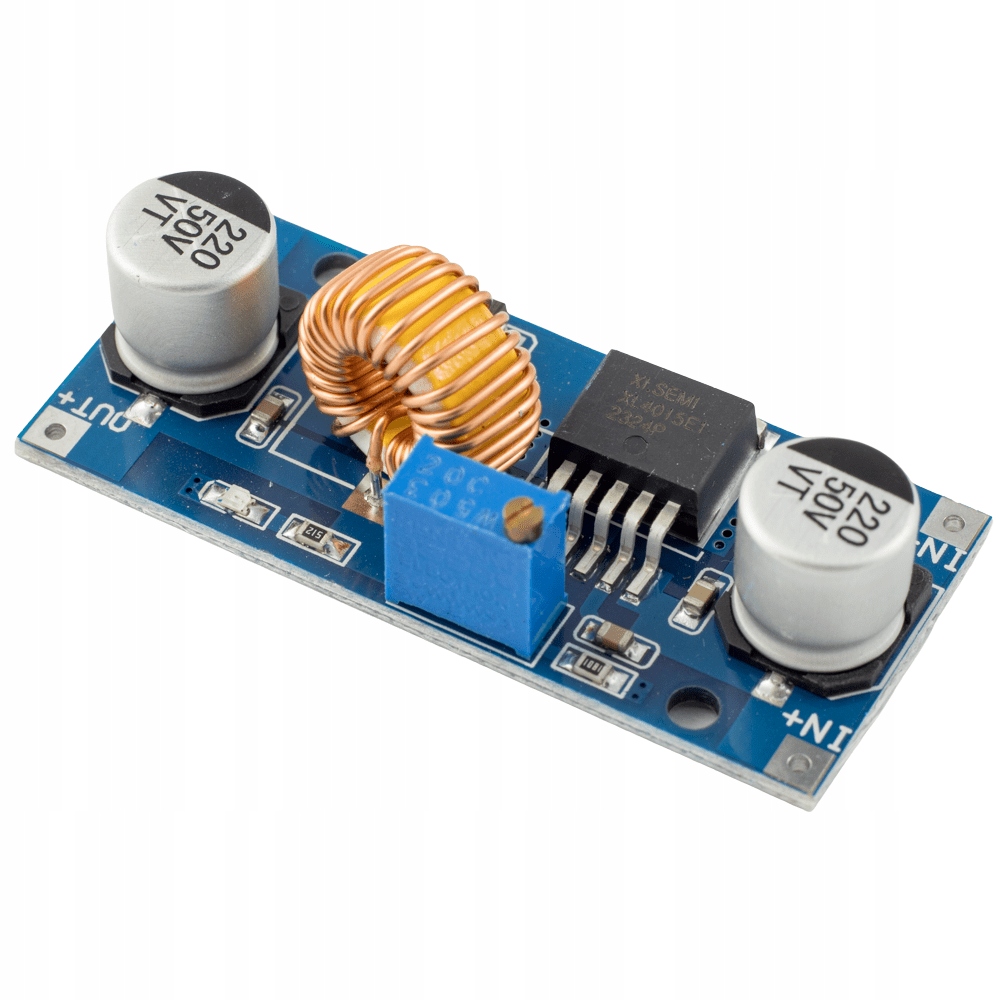

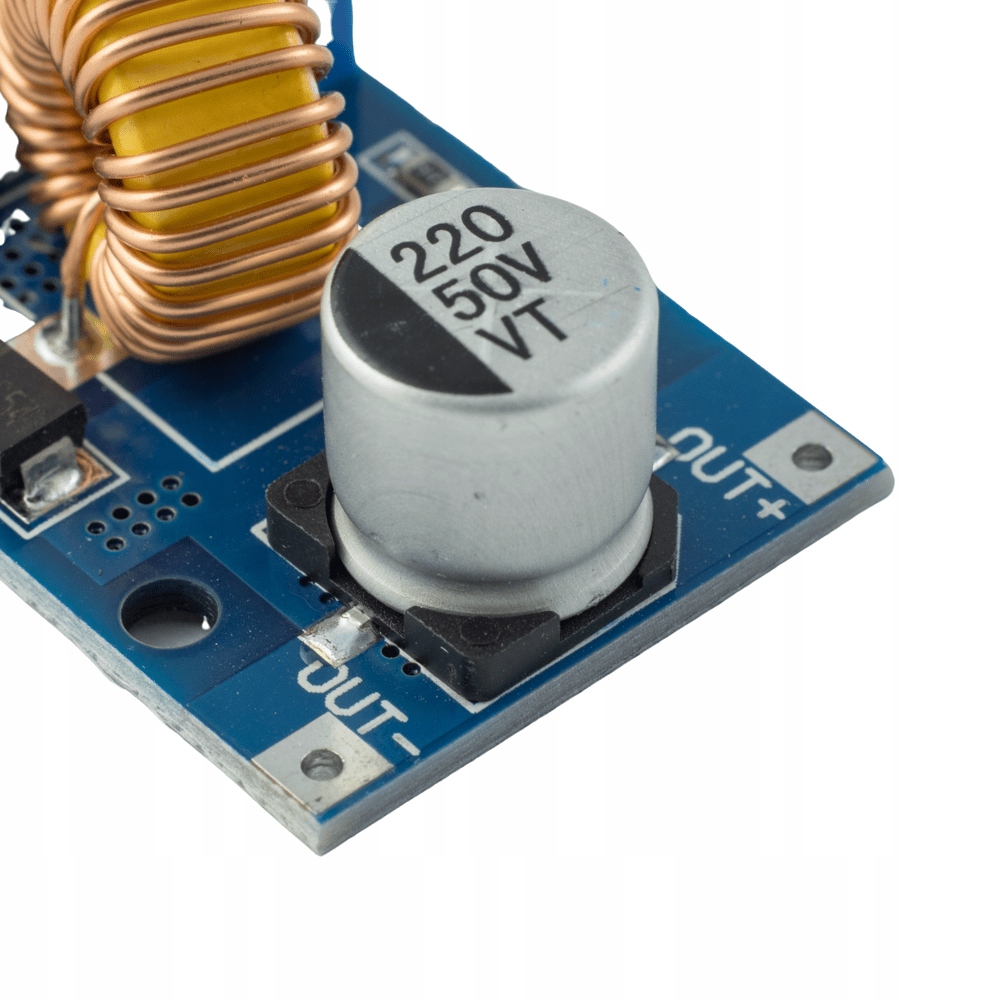

5️⃣ Pady lutownicze napięcia wyjściowego, biegun dodatni

6️⃣ Pady lutownicze napięcia wyjściowego, biegun ujemny

✅ Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DC

• Typ przetwornicy: Step-down, obniżająca napięcie
• Napięcie wejściowe: 4 - 38 V
• Napięcie wyjściowe: 1,25 - 36 V (regulowane)
• Układ przetwornicy: XL4015
• Prąd wyjściowy: 0 - 4,5 A
• Prąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)
• Maksymalna moc wyjściowa: 75 W
• Zabezpieczenie przed zwarciem: Tak, limit 8 A
• Zabezpieczenie przed przegrzaniem: Tak
• Wydajność: Max 96%
• Częstotliwość: 180 kHz
• Dioda LED sygnalizująca pracę przetwornicy
• Temperatura pracy: -40 ÷ 85 °C
• Otwory montażowe
• Wymiary: 54 x 24 x 15 mm

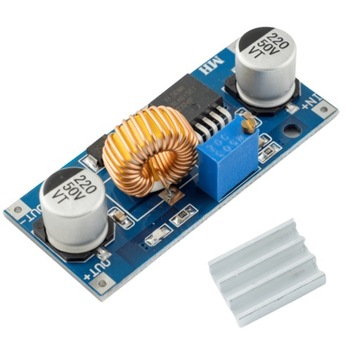

• W zestawie: przetwornica, radiator

✅ Pzydatne linki

• Dokumentacja układu XL4015

❗ Uwaga ❗

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
