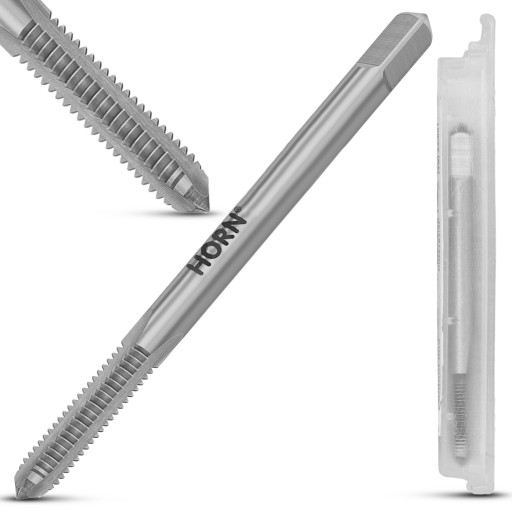

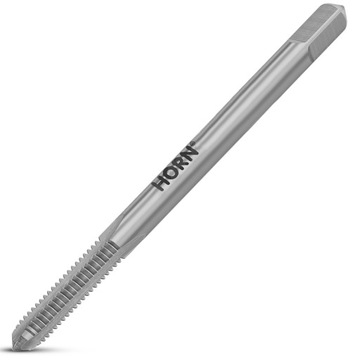

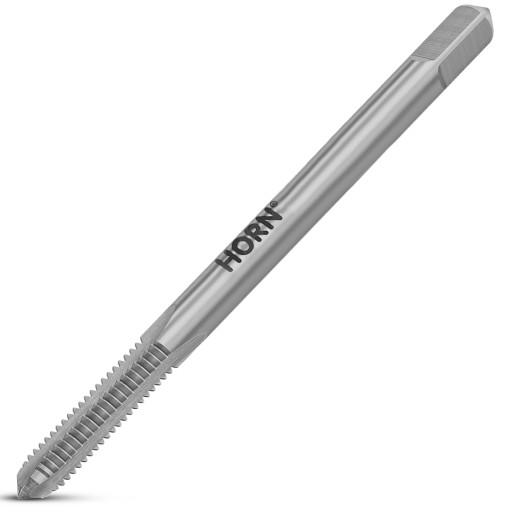

HSS DIN-352/1P M3 HAND TAPER M3x0,5 мм.

GWINTOWNIK M3 RĘCZNY M3x0.5 mm. HSS DIN-352/1P

⚠️Zastosowanie:⚠️

Przeznaczone do zastosowań ogólnych, do gwintowania otworów przelotowych i nieprzelotowych (<2.5d), w stalach konstrukcyjnych węglowych, niskostopowych i staliwie o wytrzymałości do Rm < 600MPa.

⚙️Specyfikacja techniczna:⚙️

☑️marka: Horn

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 3.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

✔️Normy:

✅Zgodne z normą: DIN-352/1-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø2.5 mm.

✏️Wymiary (rysunek techniczny):

• gwint (d1): M3.
• skok gwintu (P): 0.50 mm.
• długość części całkowitej (l1): 40 mm.
• długość uchwytu zabieraka (l2): 6 mm.
• średnica uchwytu zabieraka (d2): kwadrat 2.7 mm.
