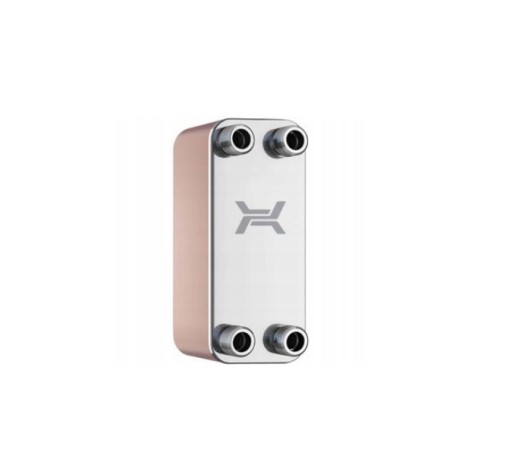

Теплообменник HEXONIC LB31-40 1" SECESPOL

W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane).

Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze.

Ciśnienie maksymalne projektowe: 30 bar

Ciśnienie projektowe minimalne: 0 bar

Liczba przyłączy: 4.0

Łączenie płyt: Lutowane miedzią

Przepływ maksymalny: 1,97 m3/h

Rodzaj przyłącza: Gwint zewnętrzny

Rozstaw króćców w pionie: 232 mm

Rozstaw króćców w poziomie: 68 mm

Schemat przepływu: Jednoprzepływowy

Temperatura projektowa minimalna: -195 °C

Wyposażenie w izolację termiczną: nie

Wyposażenie w uchwyt do mocowania: nie

Wyposażenie w złączki stalowe do spawania: nie

optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła, zapobiegając jednocześnie gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym

dla każdej wielkości wymiennika istnieje możliwość wybrania różnych wielkości przyłączy oraz wersji dwuprzepływowej wymiennika, charakteryzującej się wysoką wydajnością wymiany ciepła przy bardziej wymagających parametrach

wysoka odporność korozyjna

lutowane miedzią

małe gabaryty przy dużych obciążeniach cieplnych

wysoka odporność na zmiany cieśnienia i temperatury

prosty montaż i demontaż

Do otuliny izolacyjnej:tak

Liczba płyt:40

Maks. ciśnienie robocze:30 bar

Maksymalna temperatura przepływu:230 °C

Materiał:Stal nierdzewna

Moc:45 kW

Model:Lutowany

Przyłącze obwodu pierwotnego:Gwint zewnętrzny

Przyłącze obwodu wtórnego:Gwint zewnętrzny

Rozmiar gwintu obwodu pierwotnego:1 cal

Rozmiar gwintu obwodu wtórnego:1 cal (25)

Szerokość:123 mm

Wysokość:286 mm

Znamionowa średnica wewnętrzna obwodu pierwotnego:1 cal (25)

WYMIENNIK POSIADAJĄ WSZYSTKIE WYMAGANE ATESTY I CERTYFIKATY, SĄ FABRYCZNIE NOWE i ORYGINALNIE ZAPAKOWANE
