НОАРК Выкл. устройство защитного отключения Ex9L-N 4P 40A 30мА AC

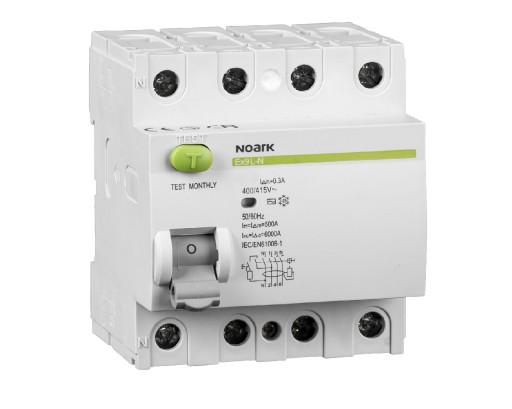

Wyłącznik różnicowoprądowy Ex9L-N 4P 40A

Kod producenta: 108332

EAN: 8592765083326

Wyłączniki różnicowoprądowe Ex9L przeznaczone są do aplikacji domowych i przemysłowych.

Ich konstrukcja oparta jest na klasycznej zasadzie działania magnesu stałego oraz przekaźnika spolaryzowanego. Zaletą takiego rozwiązania jest niezależność funkcji ochronnych od napięcia.

Odpowiednia wartość napięcia jest konieczna tylko podczas okresowego testu wyłącznika różnicowoprądowego za pomocą przycisku „T”. Wyłączniki różnicowoprądowe powinny być testowane regularnie co miesiąc.

Parametry mechaniczne:

• Szerokość: 72 mm (4-biegunowy)
• Wysokość: 85 mm z uchwytem na listwę
• Wysokość czoła: 45 mm
• Montaż: Na szynie standardowej TH-35 mm
• Stopień ochrony: IP20
• Zaciski: Szynowe i windowe
• Przekrój zacisków przyłączeniowych: 1 — 25 mm2
• Moment dociskowy śrub zaciskowych: 1,5 — 2,5 Nm
• Grubość szyn łączeniowych: 0,8 — 2 mm
• Temperatura otoczenia: -25 — +60 °C
• Wysokość bezwzględna: ≤ 2000 m
• Odporność klimatyczna: ≤ 95 %
• Odporność na wilgoć i ciepło: klasa 2
• Stopień zanieczyszczenia: 2
• Klasa instalacji: III
• Waga: 0,4 kg (4-biegunowy)

Parametry elektryczne:

• Wykonanie zgodne: EN 61008
• Napięcie znamionowe łączeniowe: 415 V AC
• Częstotliwość: 50 Hz
• Prąd znamionowy In : 40 A
• Znamionowy prąd różnicowy IΔn: 30 mA
• Liczba biegunów: 4
• Czułość: Typ AC: czuły na prąd różnicowy sinusoidalny
• Czas zadziałania: Typ AC - bezzwłoczny
• Napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV
• Napięcie znamionowe izolacji Ui: 500 V AC
• Wytrzymałość na udar prądowy: 3000 A
• Maks. dobezp. bezpiecznikiem przed przeciążeniem: 32 A gG
• Maks. dobezp. bezpiecznikiem przed skutkami zwarcia: 63 A gG
• Znamionowa zdolność załączania i wyłączania Im: 500 A
• Trwałość mechaniczna: 20 000 łączeń
• Trwałość elektryczna: 4 000 łączeń
• Kierunek zasilania: Dowolny (z góry lub z dołu)
