UPA High, профессиональный USB-программатор

Funkcja:

1. Materiał premium: programator USB wykonany jest z najwyższej jakości materiału ABS, odpornego na zużycie, o wysokiej wytrzymałości, niełatwego do uszkodzenia i trwałego.

2. Profesjonalny projekt: profesjonalna produkcja, wykwintne wykonanie, kompaktowy rozmiar, lekki i łatwy do przenoszenia, wygodny w użyciu.

3. Ścisłe standardy: Zbudowane z myślą o wysokich standardach kontroli jakości, narzędzie diagnostyczne ma wysoką dokładność, stabilną wydajność i wysoką niezawodność.

4. Montaż: pasuje do Motorola HC05 HC08 HC11 HC12 HCS12, do architektury Atmel 8051, do Atmel AVR 8 bitów ryzyka, do Microchip PIC12 PIC16 itp.

5. Łatwa obsługa: bez lutowania, bez sprawdzania pinów, bez liczenia pinów, oszczędza dużo czasu i kłopotów oraz pozwala przyspieszyć i ułatwić pracę.

Specyfikacja:

• Typ artykułu: programator USB
• Materiał: ABS
• Ten zestaw głównej jednostki programatora UPA USB używany do jednostki głównej jest uszkodzony!
• Wersja oprogramowania: V1.3
• Dla EEpromów
• Wystarczy podłączyć płytę główną bezpośrednio do programatora UPA lub za pomocą przedłużacza męskiego lub żeńskiego DB9 (1:1). Włóż prawidłowy klucz konfiguracyjny do gniazda płyty głównej i rozpocznij programowanie za pomocą gniazda ZIF lub SOIC. Możesz również użyć dołączonego złącza DIL do 10-pinowego płaskiego nagłówka wstęgowego, umieścić go w gnieździe ZIF i stamtąd podłączyć do klipsa SOIC lub zacisków do użytku przez ISP.
• Dla MCU Motoroli
• Wybierz adapter, którego chcesz użyć, podłącz płaski kabel do adaptera (zawsze wskazany jest PIN1, zarówno na kablu, jak i adapterze), a także do 10-pinowego złącza ISP na płycie głównej. Wybierz źródło zasilania VCC za pomocą zworki na płycie głównej obok złącza ISP (wł. = cel zasilany z upa, wył. = cel ma własne zasilanie). Nasuń adapter na lutowany MCU PLCC na docelowej płytce drukowanej. (Bez lutowania, bez sprawdzania pinów, bez liczenia pinów, oszczędza dużo czasu i kłopotów oraz pozwala na szybszą, precyzyjną i łatwiejszą pracę)
• Gdy Twój warsztat zostanie wyposażony w nasz zestaw adapterów, będziesz miał zupełnie nowe doświadczenie UPA.
• Dla STMicroelectronics ST62:
• ST6240, ST6245, ST6249
• Dla NSC CR16*: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
• dla Motorola HC05: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68X,MC685P3*
• dla Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
• dla Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC8HC11E20, MC68HC11F1
• dla Motorola HC12: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
• dla Motorola HCS12: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
• Dla architektury Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
• Dla Atmel AVR 8-bitowe ryzyko: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323,ATtinyme1mega
• Dla Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
• Dla mikrochipów PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A1,872, PICF87A), PIC16F873 (PIC16F873), PIC16F873 A), PIC16F876(A), PIC16F877(A)
• Dla EEPROM I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
• Do EEPROM Mikroprzewody: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
• Dla EEPROM-ów SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95640, ST95, 320P95 ST950 ST95P04, ST95P08, X5043, X5045
• Dla EEPROM Różne: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
• Tylko dla EEPROM
• Dla NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
• TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
• TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

Lista pakietów:

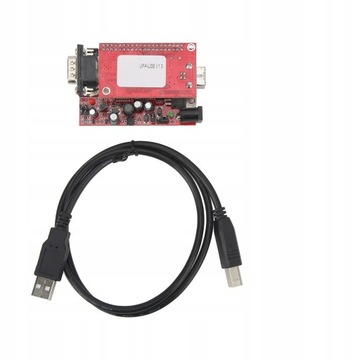

• 1x Programator USB 1 x CD
• 1 x okablowanie

Notatka:

• Ten zestaw jednostki głównej programatora USB UPA nie zawiera adapterów.
