КОМПАКТНЫЙ РЕКУПЕРАТОР HRV100 AVENTA FAN

Rekuperator kompaktowy Awenta HRV100 z przełącznikiem sznurkowym

Rekuperator kompaktowy HRV100 jest przeznaczony do zdecentralizowanej wentylacji z odzyskiem ciepła z zastosowaniem do jednego pomieszczenia w budynkach mieszkalnych.

Produkt przeznaczony do pracy ciągłej. Wyposażony jest w akumulacyjny wymiennik ciepła, którego zadaniem jest gromadzenie i oddawanie (rekuperacja) energii cieplnej w procesie wywiewu i nawiewu powietrza z pomieszczenia, w którym jest zainstalowany.

Dane techniczne

• Rodzaj: Rekuperator kompaktowy ścienny
• Regulacja: 2 biegi, regulacja przy pomocy włącznika sznurkowego
• Wydajność: 35 / 50 m³/h
• Prędkość silnika: 2100 / 2500 rpm
• Głośność: 32 / 36 dB
• Moc: 1,5 / 2 W
• Zasilanie: 230V 50Hz
• Średnica: 100 mm
• Montaż: Przez ścianę
• Stopień ochrony: IPX4
• Producent: Awenta

System pracuje w dwóch trybach: wywiewu i nawiewu. Każdy z trybów może działać dwubiegowo:

• wolny wywiew - wolny nawiew
• szybki wywiew - szybki nawiew

Czas trwania każdego z trybów wynosi 60 sekund. Zmiana biegu odbywa się za pomocą dwupozycyjnego włącznika. Zmiana pozycji włącznika (biegu pracy wentylatora) następuje poprzez pociągnięcie łańcuszka znajdującego się na froncie wentylatora.

Montaż urządzenia

Rekuperator należy montować w przegrodzie zewnętrznej / ścianie w odpowiedniej odległości od źródeł zanieczyszczeń (kominów, spalin itp.) tak, aby czerpane – nawiewane powietrze było wolne od zanieczyszczeń. Montaż należy rozpocząć od wykonania otworu w ścianie z odchyleniem 2-5o od poziomu ze spadkiem na zewnątrz pomieszczenia. Odchylenie powodowane jest koniecznością odprowadzenia skroplonej wody. Zabrania się montowania urządzenia w pozycji pionowej „w suficie, dachu”. Urządzenie nie wymaga podłączenia do kanalizacji. Wysokość montażowa urządzenia wynosi przynajmniej 2,3 m nad posadzką

Rekuperacja daje możliwość ograniczenia strat ciepła spowodowanych wentylacją pomieszczenia. Zadaniem rekuperatora jest więc odzysk ciepła z powietrza wywiewanego z pomieszczenia, w którym jest zainstalowany. Urządzenie serii HRV wyposażone jest w akumulacyjny wymiennik ciepła, który zatrzymuje i gromadzi energię cieplną, by przekazać ją do powietrza nawiewanego z zewnątrz. Dzięki takiemu rozwiązaniu możliwa jest wymiana świeżego powietrza o temperaturze zbliżonej od temperatury panującej w pomieszczeniu.

Tryb wywiewu

Rekuperator HRV uruchamiany jest zawsze w trybie wywiewu. Powietrze wydostające się z pomieszczenia po jego włączeniu, oddaje energię cieplną aluminiowemu wymiennikowi. Po sześćdziesięciu sekundach wentylator automatycznie przełącza się w tryb nawiewu.

Tryb nawiewu

Nawiewane z zewnątrz powietrze - zanim trafi do pomieszczenia - jest nagrzewane zakumulowanym ciepłem wymiennika. Dzięki takiemu działaniu, strata ciepła nie jest odczuwalna.

Schemat podłączenia elektrycznego:

Podłączenie przewodów zasilających należy wykonać z zachowaniem podwójnej lub wzmocnionej izolacji zgodnie z Dyrektywą Niskonapięciową LVD. Instalator posiadający uprawnienia sep 1kV odpowiedzialny jest za właściwe podłączenie urządzenia. Instalacja zasilająca wentylator musi być wyposażona w wyłącznik, w którym odległość styków wynosi przynajmniej 3 mm.

Szczegółowe elementy zestawu:

• 1 wentylator nawiewno-wywiewny
• 2 maskownica wentylatora
• 3 wkręt mocujący pokrywę komory zasilania
• 4 pokrywa komory zasilania
• 5 zaślepki maskujące wkręty mocujące wentylator
• 6 łańcuszek pociągany służący do przełączania pomiędzy I-szym a II-gim biegiem wentylatora
• 7 teleskopowy kanał wentylacyjny umożliwiający łatwe dostosowanie do grubości ściany pomieszczenia
• 8 aluminiowy akumulacyjny wymiennik ciepła
• 9 filtr powietrza
• 10 zewnętrzne zakończenie kanału wentylacyjnego
• 11 zaślepki maskujące wkręty

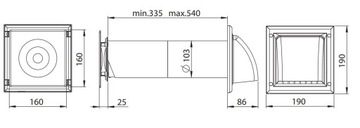

Wymiary:
