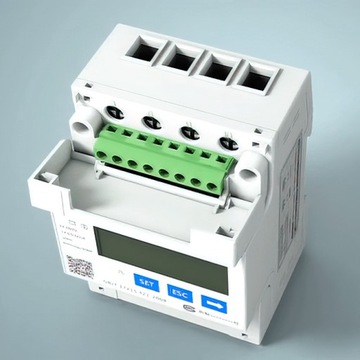

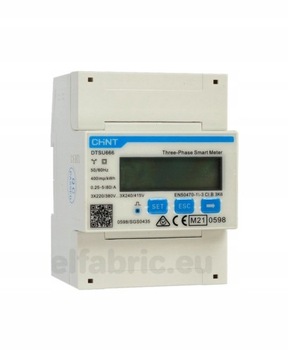

Chint DTSU666 Modbus MID 3F двунаправленный счетчик

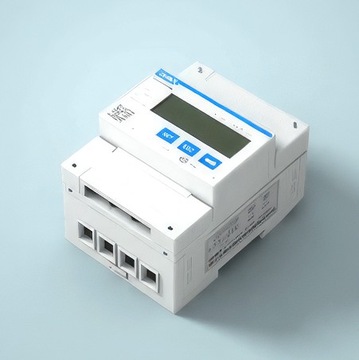

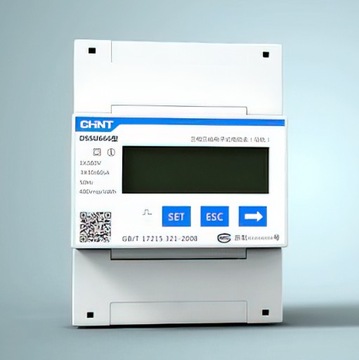

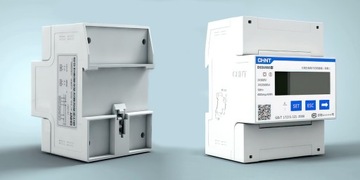

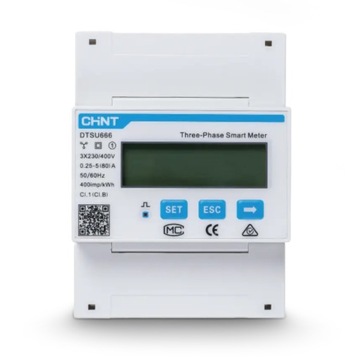

Przedmiotem oferty jest Chint DTSU666 Modbus 0,25-5(80)A - dwukierunkowy, czterokwadrantowy licznik analizator wyposażony w port RS-485 i protokół Modbus-RTU (instrukcja w języku polskim znajduje się w sekcji "Dodatkowe informacje").

Licznik oferuje pomiary:

• napięć
• prądów
• mocy chwilowej czynnej
• mocy chwilowej biernej
• sumarycznej mocy czynnej

Posiada wyjścia konfigurowalne dla energii czynnej lub bierniej oraz wyjście RS-485 z protokołem Modbus-RTU. Może być wykorzystywany do monitoringu energii pobieranej i wprowadzanej do sieci, energii biernej pojemnościowej i indukcyjnej, a także do monitorowania pozostałych parametrów sieci na przyłączu.

Urządzenie mierzy i przekazuje informacje o takich parametrach jak:

• napięcie (V)
• częstotliwość (Hz)
• prąd (A)

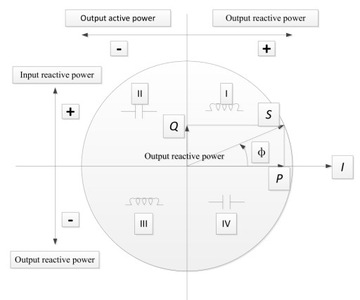

• energia w pomiarze czterokwdrantowym (kWh/kVArh)
• wprowadzona do sieci (eksport)
• pobrana (import)
• całkowita

Kompatybilność

Licznik współpracuje z falownikami FoxEss, Deye (sprawdzono z Deye SUN-12K-G03), Sofar Solar (SofarSolar KTLX G3) i systemem Hoymiles (napisz przed podłączeniem licznika i wpisaniem numerów seryjnych - prześlemy instrukcję jak to poprawnie zrobić), dostępna jest też integracja z Domoticz (plugin DTSU666-Modbus dostępny na github). Licznik może być w łatwy sposób odczytywany za pomocą różnego typu urządzeń z portem RS485, jak np. Raspberry PI (z przejściówką USB-RS485), PVMterminal, komputer (z przejściówką USB-RS485) itp. Jeśli potrzebujesz pomocy w integracji z Twoim systemem, napisz, postaramy się pomóc.

Uwaga !!! Licznik nie współpracuje z falownikami Huawei gdyż nie jest to licznik w wersji -H z oprogramowaniem dedykowanym dla Huawei. W takim przypadku polecamy zamiennik, tj. nasz zestaw MBtranslator. Innym rozwiązaniem jest licznik DTSU666 oraz dodatkowo PVMterminal, za pomocą którego można monitorować zarówno generację i parametry pracy falownika Huawei, jak i energię oraz parametry pracy mierzone przez licznik DTSU666.

Możliwe zastosowania

Licznik może być używany w różnych systemach zarządzania energią, takich jak monitorowanie zużycia energii w domach, budynkach publicznych, fabrykach i innych obiektach przemysłowych. Może być również stosowany w systemach odnawialnych źródeł energii, takich jak elektrownie słoneczne i wiatrowe, do monitorowania wytwarzanej energii i wprowadzania jej do sieci.

Możliwości komunikacyjne urządzenia umożliwiają łatwą integrację z istniejącymi systemami, a jego dokładność i niezawodność sprawiają, że jest odpowiednie do zastosowań profesjonalnych jak i domowych

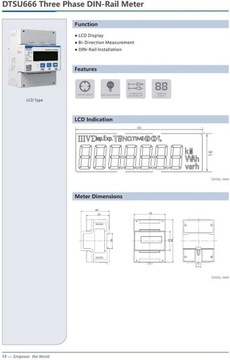

Dane techniczne

Wejścia pomiarowe:

• 4-ro torowe do przekroju kabla 16mm2

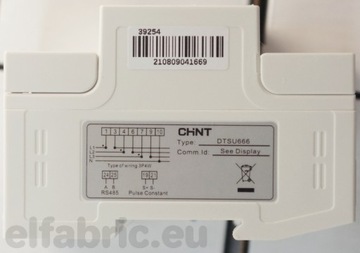

• pomiary w instalacjach jednofazowych dwuprzewodowych, trójfazowych trój (3F3P) i czteroprzewodowych (3F4P),
• prąd maksymalny 80A

Najważniejsze dane techniczne:

• Wyjście RS-485, protokół Modbus-RTU
• Wyjście impulsowe: programowalne w celu ustawienia impulsów odpowiadającym kWh lub kVArh.
• Pomiary: m.in. napięcia, prądy, moce czynne, bierne, współczynniki mocy na poszczególnych fazach, energia czynna eksport/import, bierna eksport/import, cztery kwadranty,  kWh/kVArh, kW/kVar, kVA, P, F, PF, V, A.
• Podświetlany wyświetlacz LCD
• Dokładność pomiaru energii czynnej (Wh): Klasa 1, Klasa B EN50470-1/3
• Dokładność pomiaru energii bierna (VArh): Klasa 2
• THD: 1% do 31st
• Certyfikat MID

Pozostałe parametry:

• Normalna temperatura pracy -10 ºC do 45 ºC
• Graniczne temperatury pracy -25 ºC do 75 ºC
• Wilgotność średnioroczna 0-75%, bez kondensacji

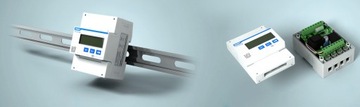

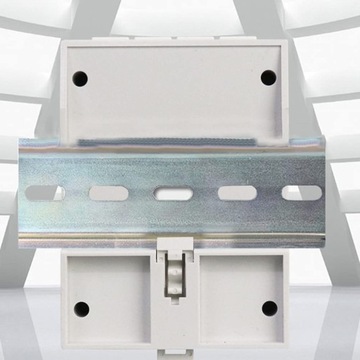

• Montaż szyna DIN 43880 (72x94,5mm)
• Wyświetlacz LCD 7 znaków, 5.3mm x 2.8mm
• Dioda LED liczba błysków na kWh
• Komunikacja RS485, Modbus i DL/T
• Stopień ochrony IP54
• Wymiary 98mm x 65mm x 72mm
• Waga około 0,4 kg

Liczniki w magazynie. W przypadku potrzeby zakupu większej ilości dostępne są korzystne rabaty.
