Szablon do zaznaczania i pozycjonowania wolfcraft

Nr Art. 5975000

Opis

Szablon do zaznaczania i pozycjonowania powstał z myślą o usprawnieniu szybkiego i poprawnego montażu w suchej zabudowie puszek instalacyjnych i osprzętu elektrycznego. Opcjonalnie szablon może być również stosowany w murze.

To niezastąpiony pomocnik umożliwiający estetyczny montaż wyłączników i gniazdek, który dzięki solidnej konstrukcji z tworzywa sztucznego sprawdzi się podczas wykonywania wielu różnych prac instalacyjnych.

Ilustrowana instrukcja wyjaśnia krok po kroku jak bezpiecznie i wygodnie zamontować puszki instalacyjne i osprzęt.

Szablon uwzględnia rozwiązania dla specyficznych dla danego kraju różnic w znormalizowanej konstrukcji osprzętu elektrycznego.

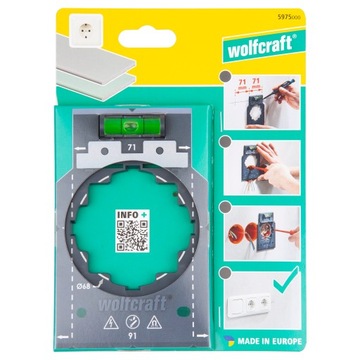

Wymiar krawędzi 71 mm i odpowiednie oznaczenia szablonu umożliwiają przenoszenie prawidłowych odległości między dwiema puszkami instalacyjnymi podczas początkowego wykonywania instalacji lub jej rozbudowy.

Szablon posiada również wymiar krawędzi do oznaczenia odległości 91 mm stosowanej między gniazdkami elektrycznymi a gniazdkami TV lub sieciowymi.

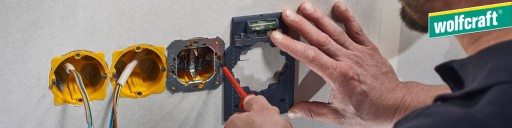

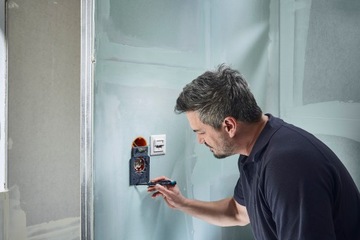

Zintegrowana poziomica umożliwia ustawienie szablonu tak, aby dokładnie zaznaczyć miejsca wiercenia. Również na późniejszym etapie montażu, szablon do wiercenia „Elektro” ułatwia ustawianie puszek instalacyjnych i osprzętu oraz umożliwia dokładne pozycjonowanie.

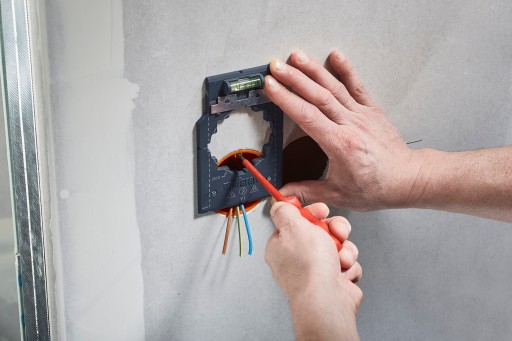

Aby usprawnić właściwe ustawienie i wygodne wkręcenie puszki prądowej w wywiercony otwór, szablon jest wyposażony w dwa przewiercone mocowania. Umieszcza się w nich łby wkrętów puszek prądowych i w ten sposób zapewnia tymczasowe połączenie – wyrównujemy, przykręcamy i gotowe.

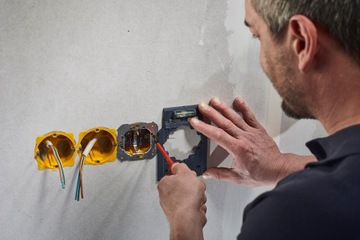

Po zamocowaniu puszki prądowej stosuje się wkładany ogranicznik metalowy. Wykorzystując magnesy z tyłu szablonu można z łatwością prawidłowo ustawić metalowe wkłady w gniazdkach lub wyłącznikach, a następnie je przykręcić.

UWAGA!

Przed rozpoczęciem pracy należy upewnić się, że nie występuje napięcie i przestrzegać przepisów bezpieczeństwa obowiązujących w danym kraju (np. w Niemczech: DIN VDE 0105)!

Zastosowanie

W dostawie

• Szablon do zaznaczania i pozycjonowania
• Nr Art. 5975000
