Вилка FME 50 Ом, обжатая на кабеле H-155

Wtyk antenowy współosiowy FME 50Ω zaciskany na kabel H-155

nr katalogowy: 67585

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/67585.htm

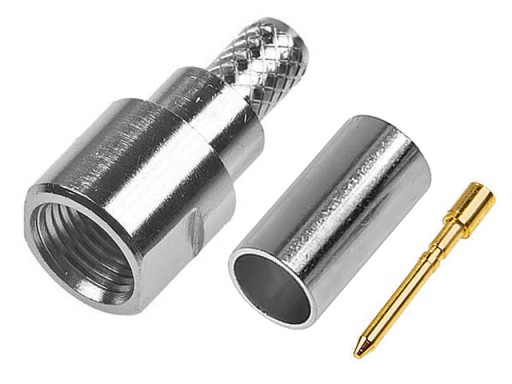

Złącza FME (For Mobile Equipment) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i pasmie pracy do 2GHz. Stosowane są najczęściej w urządzeniach i antenach GSM. Oferowany przez nas wtyk przeznaczony jest do obsadzenia na kablu współosiowym H-155 lub jego odpowiednikach. Tulejka na ekranie kabla jest zaciskana, żyła centralna kabla łączona jest z pinem wtyku przez lutowanie lub zaciśnięcie. Wymiarowanie wtyku prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany wtyk wykonany jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja wtyku wynosi 50Ω. Do zaciskania gniazda na przewodzie potrzebne jest narzędzie zaciskowe np. HT-336G, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki w polu 'wyszukaj w przedmiotach użytkownika'.

Dane techniczne

• Złącze: wtyk FME męski, prosty
• Materiał: niklowany mosiądz, złocony pin centralny
• Pasujący przewód: H-155 i odpowiedniki
• Impedancja: 50Ω
• Pasmo pracy: <2GHz
• Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 28/11mm
• Masa: 7g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
